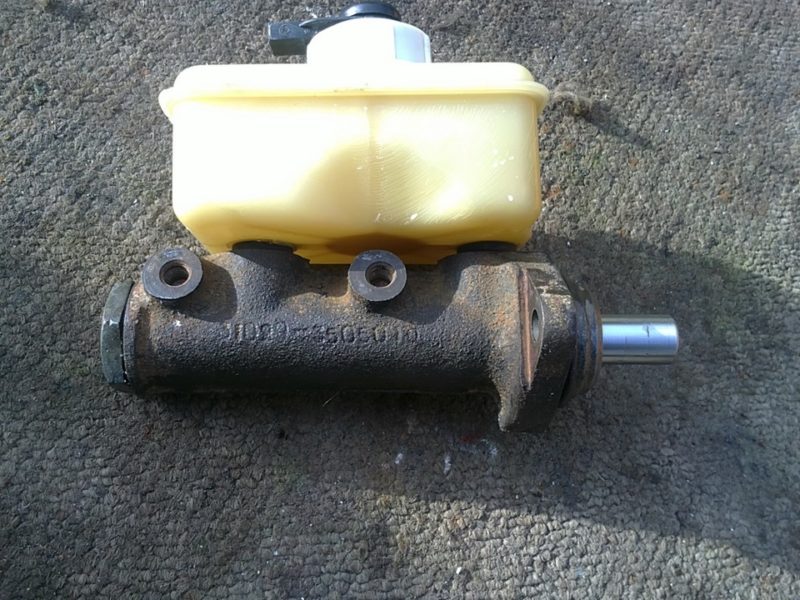

Главный тормозной цилиндр, с двумя последовательно расположенными поршнями 10 и 17 и двухсекционным бачком 4 с датчиком 6 сигнализатора аварийного падения уровня тормозной жидкости крепится к крышке вакуумного усилителя.
Главный тормозной цилиндр создает давление в двух независимых гидравлических контурах. Объем тормозной жидкости между поршнями 10 и 17 используется, чтобы привести в действие задние тормозные механизмы, а объем жидкости между поршнем 17 и торцом пробки 20— передние тормозные механизмы.
При торможении, перемещаясь вперед, первичный поршень 10 и его манжета 15 перекрывают компенсационное отверстие «В», соединяющее первичную полость главного цилиндра с бачком.
Пружина, установленная между поршнями 10 и 17, сильнее пружины 19, расположенной между поршнем 17 и пробкой 20, поэтому одновременно с первичным поршнем 10 начинает перемещаться и вторичный поршень 17, перекрывая манжетой компенсационное отверстие «А», соединяющее вторичную полость цилиндра с бачком.
Дальнейшее перемещение поршней сопровождается увеличением давления в полостях, и, следовательно, срабатывают оба тормозных контура. При снятии усилия с педали тормоза поршни под действием пружин возвращаются в первоначальное положение.
При этом открываются компенсационные отверстия «А» и «В» и жидкость в обеих полостях главного цилиндра сообщается с жидкостью, находящейся в бачке, давление при этом в контурах снижается до атмосферного.
Если педаль тормоза освобождается резко, то поршни главного цилиндра быстро возвращаются в исходное положение и при этом готовы к последующему торможению.
Быстрый возврат поршней обеспечивается тем, что при их возвращении в исходное положение в полостях главного цилиндра создается разрежение, под действием которого жидкость из бачка через перепускные отверстия «С» и отверстия в поршнях, отжимая шайбы 13 и края манжет 14, поступает в полости главного цилиндра.
Когда поршни достигнут своего исходного положения, избыток жидкости из каждой полости через компенсационные отверстия «А» и «В» перетечет в бачок. При выходе из строя одного из контуров привода, происходит утечка жидкости из полости главного цилиндра, соединенной с неисправным контуром.
Если неисправен задний контур, то поршень 10 доходит до держателя 16 пружины и через него воздействует на вторичный поршень 17, который создает давление во вторичной полости главного цилиндра и переднем контуре.
При отказе контура передних тормозных механизмов поршень 17 воздействует на торец пробки 20, а поршень 10, сжимая пружину, вытесняет жидкость из первичной полости главного цилиндра в контур, идущий к тормозным механизмам задних колес.
При отказе одного из контуров привода происходит увеличение хода педали тормоза, но обеспечивается достаточно эффективное торможение автомобиля.
При исправных контурах уровень тормозной жидкости в бачке главного цилиндра должен находиться между отметками МАХ и MIN.
Постепенное изменение уровня жидкости от MAX к MIN связано с износом накладок тормозных механизмов.
Резкое падение уровня тормозной жидкости в бачке свидетельствует о нарушении герметичности тормозной системы.
При этом срабатывает сигнализатор аварийного падения уровня тормозной жидкости и на комбинации приборов загорается лампа красного цвета.
Доливать жидкость в этом случае следует только после восстановления герметичности системы. Для проверки исправности датчика 6 аварийного падения уровня жидкости в бачке необходимо при включенном зажигании нажать сверху на центральную часть защитного колпачка 5. При этом должна загораться лампа на комбинации приборов.
Ремонт главного цилиндра тормозов
- Снимаем уплотнительное кольцо.
- Ключом или головкой «на 38» отворачиваем пробку главного тормозного цилиндра.
Проблемы, возникшие с тормозами в пути, считаются критическими и подлежат немедленному устранению. Виновником неисправности зачастую является основной цилиндр, установленный в подкапотном пространстве и жестко соединенный с педалью. Чтобы выяснить причину поломки и самостоятельно отремонтировать агрегат, необходимо знать устройство главного тормозного цилиндра (ГТЦ) и его принцип действия. В процессе диагностики нужно различать и отсеивать неполадки других элементов системы.
Как функционирует ГТЦ?
Агрегат состоит из следующих деталей:
- металлический корпус с отверстиями для подвода тормозной жидкости, штока педали и присоединения расширительного бачка;
- 2 поршня с уплотнительными резиновыми манжетами;
- 2 возвратных пружины;
- направляющие втулки;
- торцевая пробка с прокладкой.
Сверху к корпусу главного распределителя прикреплен расширительный бачок, куда уходят излишки жидкости через компенсационные отверстия. Внутри элемент разделен на 2 цилиндра с отдельными поршнями, стоящими на одной оси.
Глухой торец корпуса закрыт резьбовой пробкой, с другой стороны расположен фланец крепления к вакуумному усилителю. Шток от педали тормоза прикреплен к первому поршню. К нижним отверстиям присоединены трубки тормозных контуров – отдельно для передних и задних колес.
Принцип работы главного тормозного цилиндра выглядит так:
- При нажатии педали оба поршня одновременно движутся вперед и толкают жидкость в трубки контуров. Под ее давлением срабатывают колесные цилиндры, сжимающие колодки на дисках.
- Часть жидкости, не успевшая пройти в трубки, затекает в расширительную емкость через специальные перепускные отверстия.
- Когда водитель отпускает педаль, пружины выталкивают поршни обратно, возвращая в первоначальное положение. Жидкость из трубок и бачка снова наполняет цилиндры.
- Для компенсации расширения жидкости (например, от нагрева) предусмотрена еще пара отверстий, ведущая в расширительный бачок.
Примечание. ГТЦ действует совместно с вакуумным усилителем (на схеме не показан), помогающим давить на поршни. Это позволяет ускорить срабатывание системы и облегчить действия водителя.
Симптомы неполадок
Жидкостная система тормозов состоит из множества деталей, способных прийти в негодность: трубки, рабочие цилиндры колес, суппорты, барабаны и колодки. Характерные признаки неисправности главного тормозного цилиндра:
- После нажатия педали автомобиль останавливается медленно. Причина – манжеты одного либо двух поршней потеряли герметичность – потрескались или «поплыли».
- Для замедления нужно сильно давить педаль тормоза. Явление возникает из-за набухания резины поршневых уплотнителей.
- Слишком короткий ход тормозной педали. Жидкости внутри цилиндра некуда деваться, поскольку компенсационное отверстие засорилось. Другой вариант – проход перекрыт разбухшим резиновым уплотнителем.
- Распространенный симптом – провал педали, тормоза включаются в конце хода. Свидетельствует о полном износе манжет, в результате жидкость проникает за поршень и устремляется в расширительный бачок – цилиндр «перепускает».
- Колодки не отпускают тормозные диски и барабаны, при движении сильно греются. Варианты: заклинил один из поршней либо засорилось перепускное отверстие.
Перечисленные признаки неисправности ГТЦ схожи с неполадками других элементов. Провал педали также случается при подпадании большого количества воздуха в трубки либо потере жидкости в одном из рабочих цилиндров. Вялое замедление и повышение силовой нагрузки на педаль часто вызывается поломкой вакуумного усилителя – трещиной мембраны или отсутствием герметичности на стыках шланга, отбирающего разрежение двигателя.
Существуют признаки, явно указывающие на работоспособность главного гидроцилиндра и неисправность прочих элементов:
- в процессе торможения машину уводит в сторону – проблема кроется в определенном контуре или колесе;
- заклинивание тормозных механизмов одного колеса;
- скрип и писк при торможении;
- нагрев дисков и колодок на одном колесе.
Если отсеять указанные симптомы, станет легче проверить главный тормозной цилиндр в условиях гаража. Сюда же относятся явные протечки тормозной жидкости и стук изношенных суппортов.
Диагностика и ремонт
Из перечисленных выше признаков нетрудно понять, что в большинстве случаев источник проблем один – резинотехнические изделия, пришедшие в негодность. Манжеты трескаются и набухают, в результате перепускают жидкость и закрывают сбросные отверстия. Отсюда рекомендация: все «резинки» тормозной системы следует менять с интервалом примерно 100 тыс. км, не дожидаясь критического износа.
Справка. Многие автомеханики высказывают мнение, что после замены манжет основной гидроцилиндр прослужит недолго. Утверждение отвечает истине, если автолюбитель приобрел дешевые запчасти низкого качества либо поставил новые уплотнительные кольца в цилиндр, где образовалась внутренняя выработка стенок.
Прежде чем проверить ГТЦ на работоспособность, убедитесь в отсутствии других неисправностей:
- Осмотрите узлы колес с внутренней стороны на предмет протечки тормозной жидкости из рабочих цилиндров.
- Проверьте целостность расширительного бачка и уровень жидкости в нем.
- Заведите двигатель и на холостом ходу передавите патрубок отбора вакуума к усилителю. Если обороты двигателя заметно выросли, имеет место подсос воздуха и главный цилиндр, скорее всего, исправен.
Явный симптом, указывающий на поломку основного гидроцилиндра, – капли тормозной жидкости на корпусе. Обнаружив протекание, смело демонтируйте агрегат и разбирайте в поисках причины. Другие распространенная неполадка – перетекание жидкости сквозь уплотнители – диагностируется так:
- Откройте крышку расширительной емкости и посадите на водительское место помощника.
- Прислушиваясь к звукам в бачке, отдайте команду помощнику нажать педаль.
- Если педаль идет легко, а в резервуаре слышится бульканье, туда поступает жидкость. Причина – изношенные манжеты неспособны создать давление в контурах, жидкость просачивается через неплотности и попадает в емкость.
Также на проблемы ГТЦ указывает заклинивание либо слишком малый ход педали. Сядьте за руль, нажмите ее несколько раз, и заведите мотор, удерживая педаль ногой. Если она провалилась до пола или не сдвинулась с места, разбирайте гидроцилиндр.
Чтобы произвести замену либо ремонт главного тормозного цилиндра, нужно снять агрегат с автомобиля. Работы ведутся в следующем порядке:
- Откачайте жидкость из бачка шприцем. Если манжеты перепускают, надавите несколько раз педаль и отсосите поступившие излишки жидкости.
- Снимите расширительный бачок.
- Опорожнять все тормозные контуры необязательно. Подставив небольшую емкость, отверните гайку первой трубки и аккуратно отведите ее в сторону, заткнув деревянной палочкой.
- Повторите операцию со второй трубкой, открутите крепление фланца ГТЦ и снимите агрегат.
Дальнейшие действия зависят от конструкции главного цилиндра. Если элемент полностью разбирается, поменяйте резиновые уплотнители. В противном случае придется заменить поршни в сборе. Предварительно вымойте корпус и все отверстия спиртом, использовать бензин не допускается. После сборки долейте жидкость и прокачайте тормозную систему для удаления воздуха.
