Как устроен замок зажигания ВАЗ 2107?

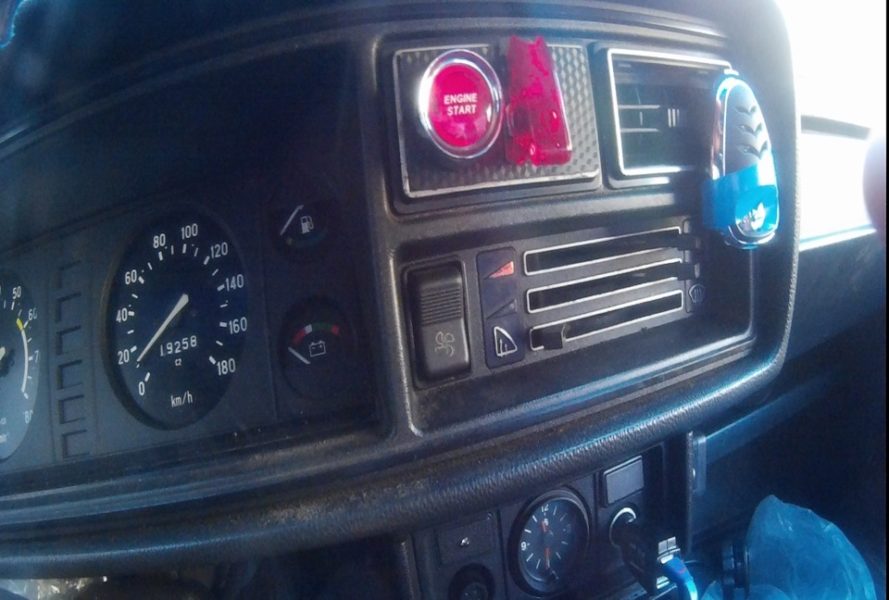

Тумблер зажигания ваз 2107 Отечественный автопром

Замок зажигания является одним из основных элементов системы управления электрооборудованием. С его помощью в ВАЗ 2107 запускается двигатель, включаются световые приборы, дворники, печка, обогрев заднего стекла и др. Любая неисправность замка делает дальнейшую эксплуатацию машины невозможной. Однако большинство проблем можно довольно легко решить самостоятельно.

Характеристики

Замок зажигания (ЗЗ) ВАЗ 2107 является устройством электромеханического типа. Он находится под приборной панелью и крепится на кронштейн, приваренный к левой стороне вала рулевой колонки.

Назначение

Основная функция ЗЗ — синхронизация электросистем при запуске и эксплуатации автомобиля. При повороте в замке ключа ток начинает поступать на втягивающее реле стартера, в систему зажигания, к контрольно-измерительным и световым приборам, отопителю и т. п. При выключении замка зажигания большая часть электрооборудования полностью обесточивается, предохраняя аккумулятор от разрядки. Одновременно включается противоугонный механизм, блокирующий руль при его малейшем повороте.

Ключ в ЗЗ ВАЗ 2107 может занимать четыре положения, три из которых фиксированные:

  1. 0 — «Выключено». Электропроводка обесточена. Ключ нельзя вынуть из замка, противоугонный механизм отключён.
  2. I — «Зажигание». Включена система искрообразования двигателя, возбуждение генератора, контрольно-измерительные приборы, наружное освещение, щётки стеклоочистителя, печка и поворотники. Ключ нельзя вынуть из замка, противоугонный механизм отключён.
  3. II — «Стартер». Ток подаётся на стартер. Положение ключа не фиксируется, поэтому его нужно принудительно держать в этом положении. Из замка его вынуть нельзя.
  4. III — «Стоянка». Всё отключено, кроме звукового сигнала, габаритных огней, щёток стеклоочистителя и печки отопления салона. При удалении ключа из замка активируется противоугонный механизм. При повороте руля в любую сторону он будет заблокирован. В подтверждение блокировки раздастся звуковой сигнал — щелчок. Для отключения противоугонной системы нужно вставить в замок ключ, установить его в положение «0» и плавно поворачивать рулевое колесо в любую сторону до разблокировки.

При спуске «Жигулей» с горы или при движении на нейтральной скорости нельзя глушить движок и вынимать ключ из замка. Такие действия приведут к заклиниванию руля и созданию аварийной обстановки на дороге из-за сложностей с управлением автомобиля.

Схема подключения

На новом ВАЗ 2107 все провода, идущие к замку зажигания, собраны в одну пластмассовую фишку, подсоединить которую не составляет большого труда. Для отключения замка эту фишку нужно просто снять.

Если же провода на контакты надеваются по отдельности, подключение следует проводить по следующей схеме:

  • к контакту 50 подсоединяется красный провод (стартер);
  • к контакту 15 — двойной голубой с чёрной полосой провод (зажигание, отопитель, приборы на передней панели, обогрев заднего стекла);
  • к контакту 30 — розовый провод (плюс аккумулятора);
  • к контакту 30/1 — коричневый провод (плюс аккумулятора);
  • к контакту INT — чёрный провод (габариты, задние тормозные фонари и фары).

Замок зажигания ВАЗ 2107 подключается по универсальной для всех классических моделей ВАЗ схеме.

Устройство

Замок зажигания ВАЗ 2107 представляет собой цилиндрический корпус, в котором находятся личинка и контактный механизм, с выступом для фиксации рулевого колеса. На одном конце цилиндра имеется углубление для ключа, на другом — контакты для подсоединения электропроводки. Каждый ключ индивидуален, что даёт дополнительную гарантию от угона. Замок состоит из двух частей, соединённых поводком. В верхней части находится личинка (запирающее устройство), в нижней части — контактная группа.

Личинка замка

Перед выключателем зажигания стоят две задачи:

  • основная — поворот подвижного диска контактного устройства;
  • дополнительная — блокировка руля при выключенном зажигании.

Блокировка осуществляется с помощью подвижного запорного пальца, который при повороте ключа по часовой стрелке частично убирается внутрь корпуса замка. При вращении ключа в обратном направлении палец выдвигается, а когда ключ вытаскивается, палец входит в специальное углубление в рулевой колонке. При этом раздаётся громкий щелчок.

Для поворота используется поводок, который:

  • обеспечивает поворот подвижного диска контактного механизма;
  • фиксирует замок в нужном положении с помощью лунок, шариков и пружин.

Контактный механизм

Контактная группа замка состоит из двух частей:

  • подвижного диска с токопроводящими пластинами;
  • неподвижной пластмассовой колодки, в которой закреплены контакты электропроводки, имеющие в месте соприкосновения с подвижным диском специальные выступы.

При повороте ключа пластины на диске замыкают или размыкают нужные контакты на колодке, включая или выключая соответствующие узлы и механизмы.

Диагностика неисправностей

Замок зажигания ВАЗ 2107 довольно надёжен в эксплуатации и обычно выходит из строя лишь по причине выработки своего ресурса. Неисправности ЗЗ могут быть механическими и электрическими.

Ключ в замке заедает или не поворачивается

Иногда ключ в ЗЗ поворачивается с трудом или не поворачивается совсем. Это обычно связывают с отсутствием смазки в личинке замка — подвижной диск с пластинами начинает заедать. Также причиной такой ситуации может стать повреждение рабочей части ключа. Проблему временно можно решить, залив в замок водоотталкивающий состав WD-40, а неисправный ключ заменив на новый. Однако через какое-то время замок всё равно придётся менять.

Поломка механической части замка зажигания заставляет многих владельцев «Жигулей» менять его целиком, так как стоимость замка в сборе не сильно отличается от цены его секретной части.

Не включаются приборы

Если при повороте ключа не начинают работать электроприборы, это может быть следствием подгорания контактов из-за неплотного прижатия друг к другу. Ситуацию можно исправить, зачистив все контакты наждачной бумагой, а место присоединения розового провода, идущего на контакт 30 от плюсовой клеммы аккумулятора, следует поджать пассатижами.

Не крутится стартер

Если при включении зажигания не крутится стартер, причиной этого чаще всего является подгорание или неплотное прилегание контактной пары, ответственной за работу пускового устройства. Проверить это можно с помощью мультиметра, а исправить — заменой механизма, отвечающего за распределение тока в замке. Контактную группу поменять можно без демонтажа ЗЗ. Перед этим рекомендуется проверить мультиметром работоспособность реле стартера.

Не работают световые приборы и стеклоочиститель

Когда при повороте ключа не включаются световые приборы и дворники, нужно проверить состояние контактов вывода INT. Если же замок исправен, проблему следует искать в других узлах — выключателях, переключателях, блоке предохранителей и др.

Ремонт

Для снятия замка зажигания нужно выполнить ряд действий в следующем порядке:

  1. Отсоединить минусовую клемму от аккумуляторной батареи.
  2. Открутить винты крепления нижнего кожуха рулевой колонки и снять его.

Разборка

В случае выхода из строя контактной группы, которая не ремонтируется, а меняется целиком, её можно легко извлечь из корпуса замка. Порядок действий при этом следующий:

    Отвёрткой или шилом подцепить стопорное кольцо и вынуть контактный механизм.

Сборка и установка замка зажигания осуществляется в обратной последовательности.
