Установку и подключение низкочастотного динамика – сабвуфера – нельзя назвать легким процессом. Во-первых, сабвуфер занимает приличное место, ввиду своих немалых размеров, а во-вторых, сам процесс подключения требует определенных навыков и знаний в автоэлектрике.
Сабвуфер – типы устройства
Современные сабвуферы разделяются на два типа. Первый называется пассивным и представляет собой мощный динамик, облаченный в деревянный корпус. Никаких дополнительных устройств и систем в этом самом деревянном корпусе нет, поэтому подключать динамик к штатной акустической системе напрямую нельзя, так как это спровоцирует короткое замыкание и выведет из строя всю систему.
Поэтому для установки и подключения сабвуфера к штатной магнитоле необходимо использовать дополнительный усилитель, который будет принимать часть сигнала на себя.
Однако, конструктивные особенности и электронная схема некоторых современных автомагнитол предполагают наличие штатного усилителя, к которому можно подключать пассивный сабвуфер. Правда, в этом случае необходимо убедиться, что мощность динамика ниже мощности встроенного усилителя.
Что касается второго типа сабвуферов, то они имеют встроенный в конструкцию усилитель, однако их цена на рынке в несколько раз выше. Бюджетный, но и более трудоемкий процесс – установка и подключение пассивного сабвуфера.
Установка и подготовка к подключению
Перед тем, как заняться подключением сабвуфера, его необходимо правильно установить в автомобиль. Для установки своими руками вам потребуется набор инструментов, непосредственно сам низкочастотный динамик и, конечно, время. Из инструментов потребуются – стяжки, усилитель, изолента, нож, плоскогубцы, набор отверток и ключей, а также кабели различных сечений. Перед началом установки необходимо отрубить клемму с аккумуляторной батареи.
Установка начинается с проводки силового провода, который находится в передней части автомобиля. Как правило, сабвуферы устанавливают в багажнике, чтобы не терять место в салоне. Силовой провод нужно аккуратно проводить из-под капота в багажное отделение. На некоторых моделях машин это можно сделать через технологическое отверстие в перчаточном ящике. Если его нет, имеет смысл аккуратно просверлить отверстие самостоятельно. Цвет плюсового провода на множестве моделей автомобилей красный.
После необходимо установить дополнительный предохранитель, который будет располагаться рядом с клеммой аккумуляторной батареи.
Кроме того, часть плюсового провода, которая находится в моторном отсеке, необходимо дополнительно изолировать с помощью изоленты или гофры. Для бесперебойной работы рекомендуется установить и специальный конденсатор, чтобы предотвратить скачки напряжения электросети автомобиля после подключения сабвуфера к автомагнитоле. Однако подключение конденсатора можно не проводить, если мощность усилителя менее 350 Ватт. Что касается минусового провода, то его, как правило, подключают к стальному элементу кузова, фиксируют гайкой или болтом.
Подключение сабвуфера к штатной автомагнитоле
У каждого автомобилиста должно быть универсальное устройство для диагностики своего автомобиля. Произвести чтение, сброс, анализ всех датчиков и настройку бортового компьютера автомобиля Вы сможете самостоятельно с помощью специального сканера.

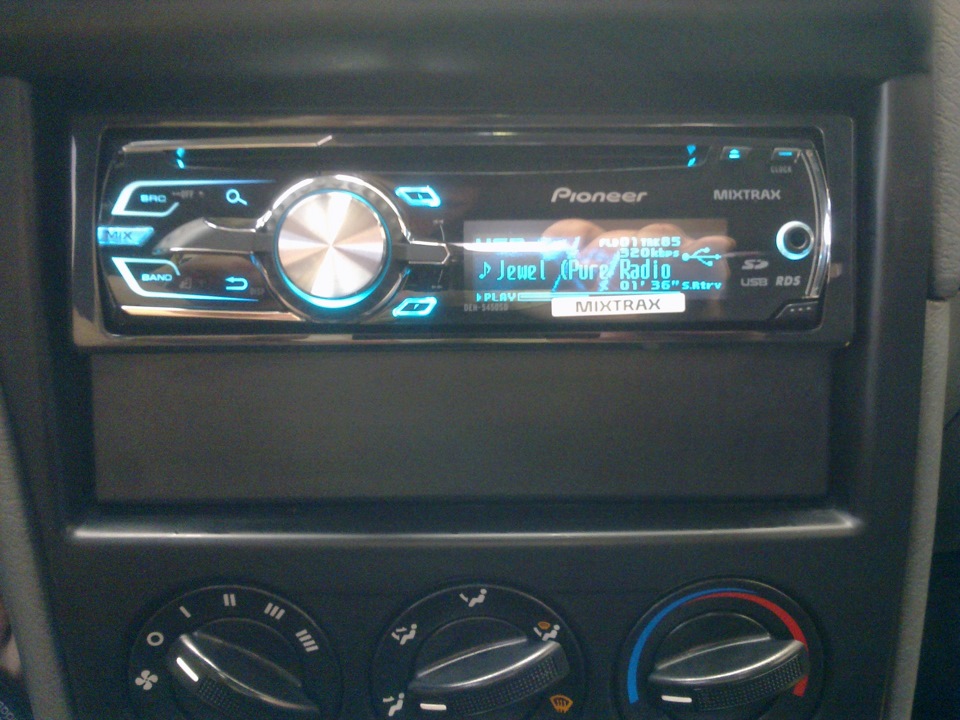

Далее необходимо демонтировать магнитолу – внимательно рассмотрите все выходы и ищите красные или желтые с надписью SW. После этого выходы необходимо соединить с проводами, идущими от усилителя, при этом не забывая отдельно подключить провод SRC – тонкий провод питания сабвуфера (чаще всего голубого цвета). После подключения RCA кабелей – «тюльпанов» – необходимо провести их к соответствующим разъемам на усилителе, также не забывая про провод питания сабвуфера.
Некоторые владельцы автомобилей предпочитают подключать провода от усилителя напрямую на аккумулятор, в этом случае усилок будет получать постоянное напряжение в 12 Вольт, однако это приведет к скорому выходу из строя блока АКБ.
В случае, если усилитель двухканальный, необходимо подключить провода от сабвуфера к обоим каналам для оптимального распределения мощности. В процессе установки необходимо также правильно расположить провода в салоне автомобиля, спрятав их под боковую обшивку, при этом не защемив и не повредив соединения.
Обшивку снимать не обязательно, в некоторых местах ее достаточно поддеть и закрепить на место. В конце можно подключать снятую клемму к аккумулятору и тестировать систему. Если вы сомневаетесь в возможности самостоятельно осуществить подключение сабвуфера к магнитоле, то лучше доверить данный процесс профессиональным автоэлектрикам, которые также помогут вам настроить необходимые параметры для качественной работы низкочастотного динамика и усилителя.
