Техническое обслуживание карбюраторов 2108, 21081, 21083 Солекс и 2105, 2107 Озон сводится в основном к наружной очистке и внутренней прочистке, а также проведению основных настроек и регулировок. Периодичность этих процедур – раз в год и то при условии, что загрязнение достигло такой степени, что мешает работе систем и механизмов (затруднено перемещение подвижных частей, засорились каналы, жиклеры, поплавковая камера и т. д.) или в ситуации, когда внезапное засорение сказывается на эффективности работы карбюратора.
Мойку наружных поверхностей карбюраторов Солекс и Озон можно проводить перед проведением регулировки или как уже писалось ранее перед ежегодным техническим обслуживанием.
Для проведения наружной чистки карбюратора необходимо иметь баллончик аэрозольной жидкости для очистки карбюраторов или 0,5 литра ацетона, кисточку небольшого размера и не ворсистую тряпку. Снимаем корпус воздушного фильтра, затыкаем карбюратор сверху, тряпкой, чтобы грязь не попала вовнутрь, последовательно наносим аэрозоль из баллончика или ацетон кисточкой на каждую наружную поверхность карбюратора. Выжидаем пару-тройку минут. Кисточкой же, аккуратно и тщательно, убираем растворившуюся грязь из углублений и плоских поверхностей. При желании можно дополнительно протереть наружные поверхности тряпкой, смоченной бензином или соляркой. После проведения очистки обдуваем карбюратор сжатым воздухом из насоса или компрессора.
Прочистка карбюратора
Прочищать мы будем каналы, жиклеры, поплавковую камеру, фильтр очистки топлива. Очень часто, особенно при больших сроках эксплуатации автомобиля в каналах и жиклерах карбюратора скапливаются смолистые отложения, уменьшающие их сечение, на диффузорах и стенках смесительных камер чёрные и коричневые лаковые отложения, в сетчатом фильтре и поплавковой камере осадки, принесенные из бензобака.
Прочистить все это хозяйство можно не снимая карбюратор с двигателя автомобиля, кроме случаев его полного закоксовывания. Для этого приобретаем в магазине баллончик аэрозольного очистителя карбюратора, снимаем корпус воздушного фильтра, запускаем двигатель. Пшикаем сверху в карбюратор, одновременно периодически рукой поворачивая рычаг привода дроссельной заслонки первой камеры чтобы карбюратор как следует «прогазовался». Повторяем эту операцию несколько раз стараясь попасть аэрозолем не только в смесительные камеры, но и в каналы воздушных жиклеров Главных дозирующих систем обеих камер (они сверху хорошо видны).
Следующая на очереди — система холостого хода. На заведенном двигателе вытаскиваем «подсос», чтобы обороты были не менее 3-х тысяч. Полностью выкручиваем электромагнитный клапан или держатель топливного жиклера системы холостого хода (у кого как, в зависимости от модели карбюратора). И прямо в образовавшееся отверстие пшикаем аэрозоль. Стоит опять немного «погазовать» рукой. После процедуры продуть топливный жиклер в электромагнитном клапане или держателе и ввернуть обратно.
Далее — поплавковая камера. Для её прочистки стоит снять верхнюю часть карбюратора (его крышку). Тряпкой промокнуть весь бензин, находящийся в поплавковой камере. Налить туда ацетон и дать постоять некоторое время. Тряпкой аккуратно собрать основную грязь, кисточкой все остальное. На карбюраторе Солекс строение поплавковой камеры не очень удобное для прочистки поэтому можно в качестве дополнительного инструмента для прочистки углублений и неудобных мест использовать тонкую шлицевую отвёртку, лезвие которой обёрнуто тряпкой. После прочистки продуваем поплавковую камеру сжатым воздухом.

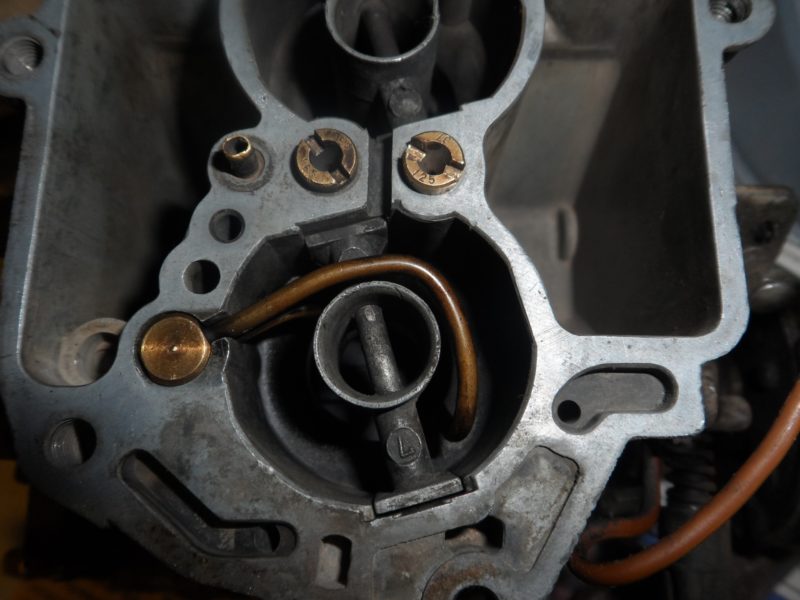

Так как крышка карбюратора у нас снята, то очень удобно вывернуть топливные и воздушные жиклеры, вынуть эмульсионные трубки Главных дозирующих систем карбюратора. Также снимаем распылитель ускорительного насоса. Замачиваем все снятое в ацетоне минут на пятнадцать, затем продуваем сжатым воздухом и устанавливаем обратно.
И, наконец сетчатый фильтр очистки топлива на входе в карбюратор. Выворачиваем его пробку и извлекаем его из отверстия. Замачиваем ненадолго в ацетоне, а затем прочищаем зубной щеткой. Продуваем и ставим обратно, предварительно убедившись в том, что и в отверстии куда мы его вкручиваем нет грязи.
После очистки и прочистки карбюратора следует отрегулировать работу его основных систем и механизмов и в целом настроить его на нормальную работу.
Регулировка и настройка
Регулируем и настраиваем карбюратор в такой последовательности, хотя это и не обязательно, но мне она кажется наиболее оптимальной.
- Регулировка уровня топлива в поплавковой камере карбюраторов Солекс и Озон
- Регулировка привода воздушной заслонки карбюраторов Солекс и Озон
- Регулировка привода дроссельных заслонок карбюраторов Солекс и Озон
- Регулировка пускового устройства карбюраторов Солекс и Озон
- Регулировка холостого хода карбюраторов Солекс и Озон.
Примечания и дополнения
- Для более полной и тщательной прочистки карбюраторов Солекс и Озон следует снять карбюратор с двигателя автомобиля. Разобрать, отложить в сторону все прокладки, диафрагмы и резиновые детали. Две части корпуса и крышку замочить на 10-12 часов в ёмкости с ацетоном. После чего продуть сжатым воздухом под давлением не менее 6-8 атмосфер, собрать все обратно и установить на двигатель.
- Существует еще один метод прочистки карбюратора, безразборный. Честно говоря он немного сомнительный, но применение его в целях профилактики вполне возможно. На 20 литров бензина в бензобаке заливаем 0,5 литра ацетона и ездим. Желательно такую заливку сделать перед активной эксплуатацией автомобиля, чтобы он не стоял, а ездил.
С чего начать
Начать настройку карбюратора Солекс 21083 следует с регулировки топливного уровня в поплавковой камере. Это подразумевает непосредственный запуск двигателя и его прогрев на протяжении пяти минут.
Затем мотор отключается и выполняются дальнейшие действия:
- Аккуратно отделяется шланг, подающий топливо, чтобы избежать попадание бензина в камеру при дальнейшей работе.
- Убираются винты, фиксирующие крышку, в количестве пяти штук.
- Удаляется трос системы подсоса.
- С особой осторожностью приподнимается крышка в горизонтальном направлении, дабы не повредились поплавки.
- В самой камере производится замер уровня топлива линейкой или штангенциркулем.
Расстояние от верхнего уровня бензина до края привалочной плоскости крышки должно составлять от двадцати трёх до двадцати пяти миллиметров. Необходимо подобрать значение среднего характера, так как топливный уровень не способен находиться в постоянном состоянии из-за коллектора, который сам по себе не имеет возможности всё время быть в горизонтальном положении. Если же случился отход от нормы параметров, заданных ранее, то достаточно сделать подгибы поплавковых держателей, чтобы исправить ситуацию.
Затем некоторое количество бензина удаляется, и начинается обратный сборочный процесс карбюратора. Ключевое слово здесь обратный, которое подразумевает под собой выполнение того же самого процесса, но начиная с конца.
На этапе контрольной проверки двигателя необходимо, естественно, его запустить, а потом около тридцати секунд наблюдать за поступлением топлива в камеры со стороны малых диффузоров, используя небольшой фонарь для лучшего обозрения. Если бензин прибывает, то случился перелив и требуется очередная регулировка уровня топлива. Чтобы её провести, необходимо отключить двигатель и в камерах заново осуществить топливные замеры.
Если параметры находятся в районе дозволенных норм, то регулировка карбюратора Солекс на этом заканчивается. Затем осуществляется переход на следующий этап.
Режим холостого хода — второй этап
Завершив настройку уровня топлива в поплавковых камерах, двигатель снова подвергается прогреву, приходя в рабочее состояние. Дальнейшая работа происходит таким образом:
- Обнаруживается винт качества смеси, располагающийся в углублении нижней части карбюратора, а затем заворачивается до самого упора против часовой стрелки.
- Во время закрутки указанной детали очень важно контролировать собственную силу, так как чрезмерное упорство способно привести к резьбовому срыву.
- Делается пять или шесть оборотов по часовой стрелке, чтобы выкрутить винт.
- Двигатель снова заводится, а подсос убирается.
- Винт количества позволяет задать минимальную частоту для работы мотора без помех.
- Если прибор работает исправно, то обороты совершаются в количестве от пятисот штук в минуту до одной тысячи двухсот.
- Винт качества заворачивается в достаточно медленном темпе до начала неустойчивой моторной работы.
- Затем за один или полтора оборота он вновь отворачивается назад для стабильной частотной деятельности.
- Обороты холостого хода регулируются винтом количества в пределах от восьмисот пятидесяти до девятисот штук в минуту, если не удаётся наладить процесс, то на помощь приходит винт качества.
Неполадки, возникающие при настройке
При правильном стечении обстоятельств двигатель должен уменьшать количество оборотов, а в конце и вовсе заглохнуть. Но если винт количества не вызывает у двигателя никакой отдачи, то это прямиком указывает на наличие проблемы. А заключается она в чрезмерном поступлении топлива в канал холостого хода, что не позволяет винту качества его перегородить.
Факторы, вызвавшие проблему:
- Установленный жиклёр холостого хода обладает бо́льшим размером, нежели необходимо.
- Заглушка недостаточно хорошо завинчена или электромагнитный клапан плохо закреплён, что и вызывает подсос бензина мимо отверстия для дозировки топлива.
- Деформирован сам жиклёр или место под него.
Чтобы найти неполадку, нужно отсоединить от клапана провод во время работы двигателя и посмотреть на результат. Если мотор заглох, то реальная проблема кроется в неправильно подобранном размере жиклёра. При работающем же двигателе недочёт заключён в обходе топливом системы холостого хода.
Чтобы преодолеть эти трудности, избавляемся от клапана с заглушкой и смотрим на состояние жиклёра, а также место, где он должен сидеть, для нахождения различных локальных искажений.
Крышка карбюратора подлежит замене, если удалось обнаружить места деформации в районе посадочного места. В случае если повреждения не удалось обнаружить, жиклёр помещается на клапан, а уплотнительное кольцо покрывается маслом.
После этого жиклёр завинчивается ключом без применения силы.
