Все автомобилисты прекрасно знают: любая проблема с тормозами требует немедленного устранения. Если ничего не предпринять, эта поломка рано или поздно приведёт к ДТП. Тормоза ВАЗ 2110 — сложная система, одним из её элементов является вакуумный усилитель, который может выйти из строя. О том, как самостоятельно провести ремонт или замену этого устройства, мы и поговорим в ниже.

Расположение и устройство вакуумного усилителя тормозов

Вакуумный усилитель тормозов (ВУТ) на автомобиле ВАЗ 2110 расположен у задней стенки двигательного отсека (прямо под дворниками). Увидеть его можно, просто открыв капот и отодвинув защитный кожух.

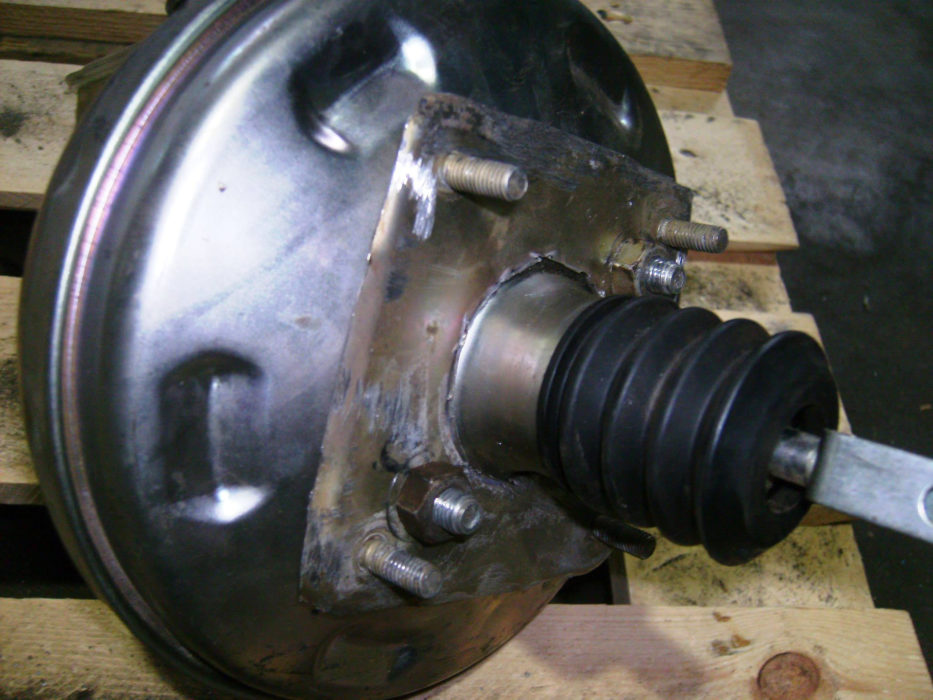

Это устройство с круглым корпусом, который поделен на 2 части: вакуумную и атмосферную. Разделяет эти части диафрагма. Вакуумная камера соединена с впускным коллектором посредством обратного клапана. Этот клапан создаёт в камере разрежение. А к атмосферной камере подключён следящий клапан, который активируется после нажатия педали тормоза, в результате чего вакуумная камера соединяется с атмосферной.

Замена диафрагмы вакуумного усилителя тормозов

После этого диафрагма ВУТа начинает давить на шток главного тормозного цилиндра, тормозная жидкость нагнетается в рабочие цилиндры, и начинается торможение. А когда водитель отпускает педаль газа, диафрагма под действием возвратной пружины возвращается в исходное положение, и торможение прекращается.

Основные причины и признаки неисправности

Причина, как правило, одна: ВУТ выходит из строя из-за старения или износа резины. Резина в этом устройстве повсюду: диафрагма, клапана, сальники, шланги. Есть и несколько признаков неисправности ВУТа:

  • Для торможения водителю приходится прилагать больше усилий, чем обычно.
  • В процессе торможения в кабине слышится характерное шипение, которое усиливается по мере нажатия на педаль тормоза.

Когда ремонтировать, а когда менять?

Менять ВУТ придётся в том случае, когда повреждена диафрагма, возвратная пружина или один из клапанов. Тогда автовладелец будет просто вынужден снять ВУТ и заменить его. Причём сделать это нужно будет как можно быстрее. Замена в данном случае — это самый разумный выход, так как найти в продаже отдельные запчасти к ВУТу удаётся далеко не всегда (особенно это касается диафрагм).

А ремонт целесообразно проводить в случае повреждений внешних шлангов. Шланг может треснуть, на нём может ослабнуть хомут, что приводит к нарушению герметичности и т. д. Все эти проблемы вполне можно устранить без замены ВУТа. Нарушение герметичности системы — это, конечно, плохо, однако критической поломкой это не является (если только водителя не раздражает шипение в кабине).

Замена диафрагмы вакуумного усилителя тормозов

Диагностика неисправности ВУТа: почему шипит или негерметичен

  • Если торможение сопровождается шипением, то первым делом нужно осмотреть ВУТ и шланг, соединяющий его с патрубком коллектора. Высока вероятность того, что шланг окажется повреждён. В этом случае проблему можно решить простой заменой. Но возможен и второй вариант: на самом ВУТе могут обнаружиться потёки тормозной жидкости. В этом случае менять придётся и сам усилитель.
  • Ещё один момент, косвенно указывающий на неисправность ВУТа: мотор автомобиля начал «троить» либо стал работать рывками. Происходит это из-за нарушения герметичности шланга ВУТа. В шланг поступает воздух, который оттуда попадает прямо во впускной коллектор. Из-за избытка воздуха топливная смесь, подаваемая в камеры сгорания, становится слишком бедной. Как следствие — перебои в работе мотора. Для устранения подсоса воздуха часто бывает достаточно подтянуть ослабшие хомуты на шланге ВУТа.
  • Если всё ещё есть сомнения по поводу того, что неисправен именно ВУТ, можно убедиться в этом так: заглушить двигатель, после чего 6–7 раз нажать педаль тормоза. После 7-го нажатия надо отпустить педаль, дать ей пройти примерно половину свободного хода, потом остановить её ногой и запустить мотор. Если педаль после запуска мотора провалилась в пол — ВУТ исправен. Если она осталась неподвижна — ВУТ придётся менять.

Необходимое для ремонта и замены своими руками

  1. Комплект шлангов и хомутов для ВУТ.
  2. При необходимости: новый ВУТ для ВАЗ 2110.
  3. Комплект рожковых ключей.
  4. Отвёртка с плоским жалом (средних размеров).

Как отремонтировать или заменить на ВАЗ 2110

  1. Если во время диагностики выясняется, что неисправен шланг впускного коллектора, его хомуты ослабляются с помощью плоской отвёртки, после чего он снимается вручную и заменяется новым. Если причина шипения не в повреждении шланга, а в самих ослабших хомутах, они затягиваются с помощью плоской отвёртки.
  2. Если же неисправен сам ВУТ, производится его замена. Сначала отсоединяется разъём датчика, показывающего уровень тормозной жидкости. Он свободно снимается вручную. Обратный клапан при этом нужно придерживать другой рукой
  3. Главный тормозной цилиндр крепится к ВУТу двумя гайками на 10. Они откручиваются с помощью рожкового ключа. Они откручиваются рожковым ключом на 10
  4. После этого главный цилиндр аккуратно отодвигается от ВУТа (тормозные трубки при этом снимать не требуется). Трубки от него отсоединять не обязательно
  5. В кабине, под приборной панелью, отсоединяется кронштейн тормозной педали. Он держится на 4 гайках, которые откручиваются рожковым ключом на 11. Их откручивают рожковым ключом на 11
  6. После этого ВУТ вместе с педалью и кронштейном аккуратно извлекается через двигательный отсек, заменяется новым, после чего производится обратная сборка всех узлов.

ВУТ и грузовые автомобили

В грузовых автомобилях, таких, как Газель или УАЗ, ВУТ находится в том же месте (у задней стенки двигательного отсека), так что процедура его замены практически не отличается от той, что приведена выше. Разница лишь в размерах: диаметр ВУТа грузового автомобиля больше на 2 см.

Как видим, замена ВУТа на ВАЗ 2110 особых сложностей вызвать не должна. Добраться до этого агрегата просто, открутить потребуется лишь несколько гаек, а всё остальное прекрасно снимается вручную. Сложности у автовладельца могут возникнуть лишь на этапе диагностики. Иногда бывает так, что трещина в шланге ВУТа настолько мала, что её невозможно разглядеть невооружённым глазом. В этом случае вся надежда только на слух: подсос воздуха в коллектор практически всегда сопровождается тонким свистом. Но чтобы его услышать, потребуется вылезти из кабины и открыть капот.
