Осуществляя ремонт рулевого управления и ходовой части, практически каждый автовладелец сталкивается с проблемой (наконечников рулевых тяг), решить которую без специального инструмента довольно проблематично.
Причина – конструктивные особенности названных элементов: их пальцы имеют конусовидную форму, которой они входят в посадочные гнезда, со временем место этого вхождения загрязняется, замасливается, ржавеет, делая соединение поверхностей слишком плотным, практически единым, то есть таким, которое простым физическим воздействием не разъединить. Нужен помощник – съемник шаровых опор – инструмент в разы упрощающий выпрессовку.
Стать его обладателем несложно: для этого нужно пойти в ближайший автомагазин и там его приобрести либо сделать съемник шаровых опор своими руками любым из представленных ниже способов, которые мы сгруппировали в зависимости от того, каким образом в них создается усилие.
Винтовые съемники
Усилие в таких видах съемников создается за счет ввинчивания болта в их корпус: корпус инструмента надевается на проушину шаровой опоры, болт упирается в палец и при закручивании выпрессовывает тот из его посадочного места.
Данные виды съемников достаточно компактны, поэтому считаются универсальными, то есть подходящими к любому авто, хотя наиболее популярны такие механизмы среди обладателей ВАЗов.
Рассмотрим, как сделать съемник шаровых опор своими руками на примерах винтовых вариантов.
Вариант №1 – винтовой разжимной
- Возьмите 7-сантиметровый 4-х или 6-гранный прут с гранями под ключ на 17 либо 19.
- С помощью сверлильного танка сделайте внутри его корпуса отверстие и нарежьте резьбу под болт М8.
- Вкрутите данный болт в подготовленное для него отверстие. Съемник готов.
Как он работает, объясним на примере выпрессовки верхней шаровой опоры «семерки».
- Выкручиваем стопорную гайку. Выкручиваем, но не снимаем.
- Между пальцами опор устанавливаем сделанный съемник, болт в нем закручен до упора и упирается шляпкой в палец, который нужно выпрессовать.
- Берем 2 ключа: одним удерживаем корпус съемника, вторым раскручиваем его болт. Раскручиваем до тех пор, пока палец опоры не выпрессуется с гнезда.
При необходимости демонтажа нижней шаровой, все действия проделываются аналогичным образом, только с перевернутым съемником.
Вариант №2 – винтовой Г-образный
- Возьмите 15-17-сантиметровый круглый металлический прут с диаметром 10 или более мм. С помощью тисков и молотка согните его буквой «Г» (длина короткого плеча должна ровняться 5 см).
- На длинном плече заготовки нарежьте резьбу и подберите к ней гайку.
- Возьмите металлическую пластину толщиной в полсантиметра и прорежьте в ней отверстие под палец опоры по технологии съемника-клина (она будет приведена ниже).
- На утолщенной части клина, напротив прореза, сделайте отверстие под Г-образную заготовку и вденьте в нее длинную часть прута, только после этого накрутите на «усовершенствованный» прут гайку. Сильно не закручивайте – клиновидная пластина должна иметь хороший ход.
- Вставьте пластину в щель между проушиной и опорой. Короткое плечо Г-образного элемента при этом должно упираться в палец.
- Начните закручивать гайку и делайте это до тех пор, пока палец не будет выдавлен.
Вариант №3 – винтовой съемник шаровых опор, изготовленный из уголка
- Возьмите 7-8-сантиметровый металлический уголок, толщиной в полсантиметра, можно чуть меньше.
- С одной из сторон сделайте распил, этим распилом инструмент будет крепиться к проушине.
- Из пластин металла, равных по толщине металлу уголка, вырежьте 2 одинаковых треугольника и приварите их по бокам уголка.
- Возьмите гайку на 17, подберите к ней длинный болт, приварите к этой гайке с двух сторон проставки, они в будущем помогут расположить болт съемника на одной оси с пальцем опоры.
Далее всю эту конструкцию приварите к уголку перпендикулярно прорезу так, чтобы отверстие гайки находило прямо напротив пропила.
Вкрутите болт в зафиксированную гайку и осуществите отжим пальца по технологии, описанной выше (в других видах винтовых съемников).
Как видите, для создания съемника шаровых опор можно использовать практически все подручные материалы, главное, понять принцип работы, в помощь вам чертеж:
Рычажные съемники

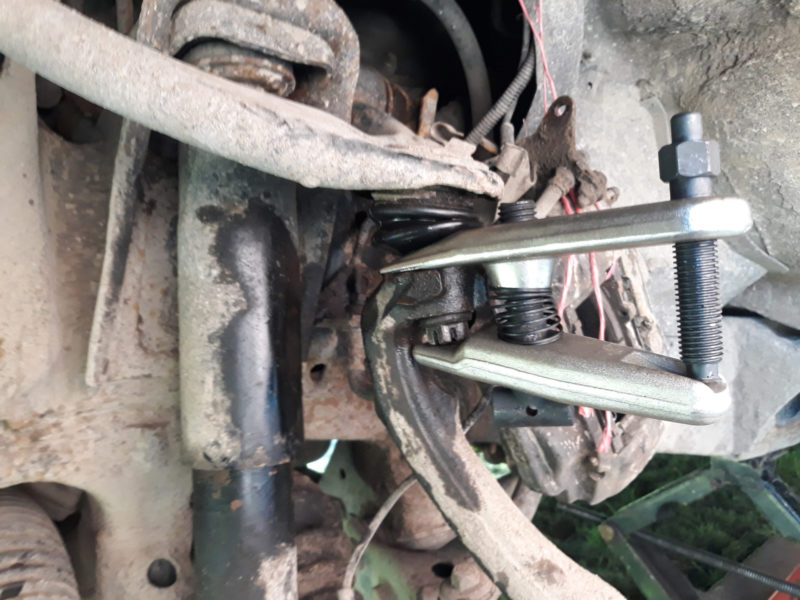

Рычажные съемники представляют собой инструмент, состоящий из пары соединенных между собой посередине рычагов. Также с одной стороны в них присутствует стяжной болт. В процессе воздействия на шаровую опору этот болт выкручивается, сводя друг с другом концы рычагов, один из которых находится между опорой и проушиной, второй – под пальцем.
Такие съемники также достаточно эффективны, но имеют больший размер, поэтому не везде могут быть применимы.
Съемник типа «клин»
Самый простой по своей конструкции, однако тоже хорошо справляющийся с поставленной перед ним задачей. Для его изготовления вам понадобится:
- взять небольшую металлическую пластину (достаточно размера в спичечный коробок);
- с помощью болгарки (угловой шлифовальной машинки)/станка с абразивным кругом придать ей форму клина, получившаяся заготовка в профиль должна обрести форму треугольника;
- все той же болгаркой, начиная с верхнего угла треугольника, в нем нужно проделать вертикальный прорез на 2/3 его высоты, шириной чуть больше диаметра пальца шаровой опоры;
- для облегчения работы с инструментом к середине основания клина рекомендуется приварить металлический прут, хотя это можно и не делать, если такого прута у вас под рукой нет.
Вот такая вот своебразная скоба у вас должна получиться в итоге.
Дальше дело техники:
- вставьте изготовленный только что клин между корпусом шаровой и проушиной;
- ударяя молотком по пруту (основанию клина), забивайте самодельный съемник опор до того момента, пока палец не выскочит из гнезда.
ВАЖНО! При использовании данного вида съемника всегда существует риск повреждения пыльника, поэтому применять такой инструмент можно лишь в случае запланированной замены наконечников или опор. Если ремонт рулевого механизма или подвески такую замену не предусматривает, от съемника типа «клин» лучше отказаться.
Съемник непосредственно шаровых опор
Используется для машин (Ситроен, Пежо) шаровая опора которых вкручена в рычаг. И поскольку она вкручена, а не запрессована, использовать приведенные выше варианты инструментов нецелесообразно, нужен особенный съемник, который мы и предлагаем вам сделать из 8-сантиметровой толстой металлической трубы на 2».
- На одном из торцов данной трубы равноудаленно друг от друга с помощью болгарки или ножовки по металлу сделайте 4 прямоугольных шипа 5×7 мм.
- На втором торце тем же инструментом опять же равноудаленно друг от друга на глубину 3 см прорежьте прорези так, чтобы в итоге у вас получилось 8 лепестков.
- Молотком слегка загните эти лепестки к центру окружности, сократив тем самым ее диаметр.
- Возьмите гайку на 24 и приварите ее к зауженной стороне заготовки. Съемник шаровой опоры своими руками готов.
Использовать его просто: наденьте на опору так, чтобы шипы вошли в имеющиеся пазы корпуса шаровой, затем ключом на 24 прокрутите приваренную гайку, демонтировав тем самым нужный вам элемент подвески.
