Типы коробок переключения передач и их технические характеристики

автоматических коробок передач Запчасти и автотовары

Одним из ключевых агрегатов любого автомобиля является коробка переключения передач (КПП). Выбор типа КПП зависит от многих факторов. Различные виды коробок передач имеют как свои достоинства, таки и недостатки. На автомобилях используют четыре основных вида КПП. Это механика, классический автомат, роботизированная коробка или робот, а также вариатор.

Основное предназначение любой автомобильной коробки переключения передач является изменение крутящего момента, передаваемого от двигателя к колесам, изменение скорости движения и изменение направления движения (вперед/назад). Некоторые типы коробок предусматривают также отключение двигателя от колес, в других КПП эту роль выполняет дополнительный узел, называемый «сцепление».

Механические КПП

Механические КПП предназначены для ручного переключения передач. По принципу действия это многоступенчатый цилиндрический редуктор. В новых легковых автомобилях чаще всего используют 5 и 6 ступенчатую коробку, а в автоклассике применялись 4-ступенчатые.

Ступенчатая система переключения передач подразумевает конкретный коэффициент передачи для каждой пары шестеренок. Вычисляется передаточное число как соотношение количества зубьев на ведущей и ведомой шестеренке. Для первой передачи это соотношение самое большое. Это означает, что ведущая шестеренка самая маленькая, а ведомая – самая большая.

Механические коробки бывают двух вальные и трех вальные. Трех вальные используются, как правило, на более мощных легковых автомобилях, грузовиках и спецтехнике. Двух вальные часто устанавливают на автомобили с передним приводом.

Многим автомобилистам знаком особый звук, который издает автомобиль при движении на задней передаче. Его не спутаешь ни с чем и он похож практически у всех автомобилей. Происходит это потому, что зубья на передних и задней передаче разные. На задней передаче используются шестеренки с прямыми зубьями. Это дает возможность передавать больший крутящий момент, но расплачиваться приходится повышенным шумом. На передних передачах используются косозубые шестеренки – они работают более тихо, так как сцепление зубьев происходит постепенно, однако их КПД меньше.

Коробка автомат

Автоматическая коробка, в ее классическом понимании, имеет большую популярность среди автолюбителей. Её бесспорное преимущество является в том, что водителю не требуется отвлекаться на переключение передач. Для начала движения не нужно иметь особых навыков – просто поставил «D» и отпустил тормоз. А еще, в салоне на одну педаль меньше. За такой комфорт приходиться расплачиваться более высоким, по сравнению с механикой коробкой, расходом топлива.

Рабочим элементом в АКПП является три набора шестеренок планетарной передачи. Название «планетарная передача» означает, что меньшие шестеренки вращаются вокруг большей центральной шестерни. Первый набор шестеренок называется «главной передачей». Он согласует скорость двигателя и скорость езды. Другие два набора называются «входным редуктором» и «обратным редуктором». Далее следует набор муфт и рычагов, блокирующих различные части автоматической коробки, что дает возможность изменять скорость движения автомобиля или включать реверс.

Переключение передач происходит благодаря компьютеру, который включает нужные гидравлические клапаны, что приводит в движение соответствующие муфты планетарных шестеренок.

Автоматическая КПП позволяет двигателю работать в наиболее эффективном диапазоне мощности. Благодаря различным датчикам, компьютер определяет, когда необходимо включить ту или иную передачу или остановить автомобиль. Так что водителю не стоит беспокоиться об оптимальном режиме работы двигателя, а можно сосредоточиться исключительно на вождении.

Раз компьютер выбирает оптимальный режим работы мотора, и на его работу не влияет настроение или навыки водителя, то возникает закономерный вопрос: почему тогда расход топлива увеличивается? Ответ на этот вопрос кроется в гидротрансформаторе – устройстве, которое передает мощность от двигателя на автоматическую трансмиссию. В автоматической коробке передач он играет роль сцепления. Большое преимущество такой системы в плавности передачи усилия. Однако КПД гидротрансформатора значительно ниже, чем у зубчатых передач, что и вызывает дополнительный расход топлива.

Роботизированная КПП

Трансмиссии с роботизированным переключение передач, или «роботы», как их иногда называют, объединяют два предыдущих вида коробок. По своей сути, это механическая коробка переключения передач с двумя валами и сцеплением, которыми управляет компьютер. Таким образом, КПД такой коробки выше, двигатель всегда работает в оптимальном режиме, что позволяет получать максимум комфорта от езды.

Недостатком такой коробки может являться то, что к ней нужно привыкнуть. При классическом ручном переключении передач водитель сам может сглаживать плавность хода автомобиля благодаря плавному выжиманию сцепления, и добавлению оборотов. При езде с роботизированной коробкой в момент включения передачи может ощущаться небольшой рывок. Чтоб его компенсировать, производители придумали РКПП с двумя сцеплениями. Его суть такова: в момент переключения передач, компьютер одновременно готов подключить передачу на одну больше и на одну меньше. Благодаря этому переключение происходит практически мгновенно без рывков.

Вариатор

Вариатор — это бесступенчатая коробка переключения передач. Такая трансмиссия достаточно простая. Крутящий момент изменяется плавно, что обеспечивает абсолютную плавность хода. КПД такой коробки довольно высокий, так как отсутствуют дополнительные механизмы и шестерни.

Вариатор состоит из двух шкивов, способных менять свой размер, и соединенных специальным ремнем, что позволяет подбирать наилучшее соотношение передаточных чисел.

Недостатком вариатора является его ограниченная применяемость, связанная с невозможностью использовать на достаточно мощных двигателях. Так что основная сфера применения такой системы переключения передач – городские малолитражные автомобили и скутеры.

Типы автоматических коробок передач

Существует три наиболее распространенных типа автоматических коробок передач, которые устанавливаются в автомобили — это так называемая «классическая» она же гидравлическая, роботизированная (робот, типтроник) и вариативная (вариатор, CVT).

«Классическая»

Это первый из появившихся типов коробок. Отличается полным отсутствием какой-либо связи между двигателем и колесами. Состоит из гидротрансформатора (ГТ), зубчатых и планетарных передач. Передаточное число меняется изменением давления масла и различного соединения передач между собой. Управляется автоматом.

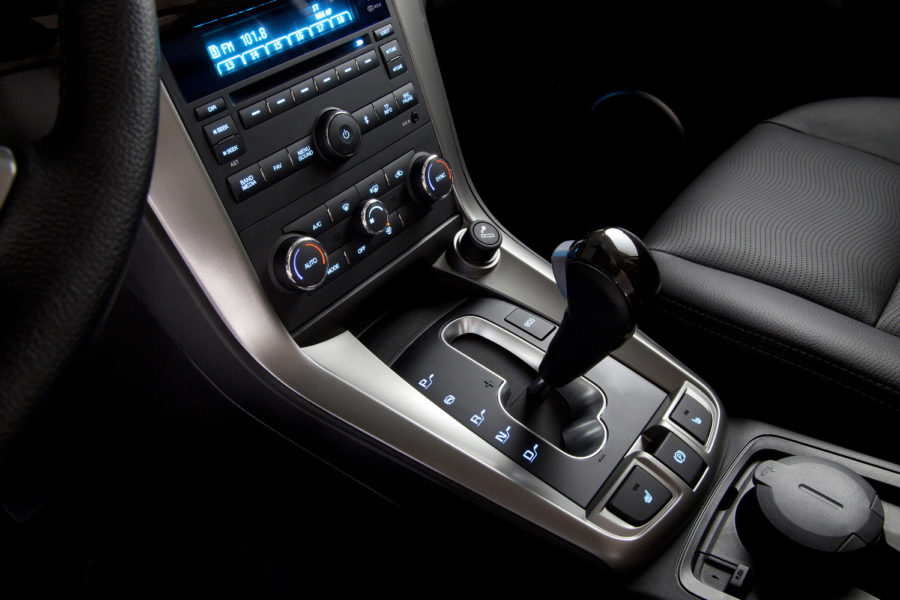

Существует 5 основных режимов работы этого агрегата:

  • P — парковочная блокировка ведущих колес, блокировка находится в самой коробке и никоим образом не связана с отдельным стояночным тормозом.
  • R, в русскоязычном варианте Зх — положение для включения заднего хода. Зачастую существует запрет на включение это режима до полной остановки авто.
  • N, на русском Н — собственно «нейтралка», включают при кратковременной остановке или коротком расстоянии буксирования.
  • D, или Д — режим для движения машины вперед, при котором используются все ступени кроме повышенных.
  • L, или ПП, или Тх — режим пониженной передачи для движения при сложных дорожных условиях.

Справка! Это основные режимы работы, которые в обязательном порядке присутствуют во всех гидравлических АКПП. Кроме них, в зависимости от производителя, существуют дополнительные режимы, облегчающие вождение в разных условиях.

Роботизированная

Последняя по времени появления разновидность коробки-автомата. По своей сути представляет собой механическую коробку передач под управлением робота, который, в соответствии с заданными алгоритмами, отключает сцепление и переключает передачи. То есть водитель и автомобиль обеспечивают только входящие данные без воздействия на механизм переключения передач.

Роботы для таких коробок используются либо электрические, либо гидравлические. Гидравлические осуществляют работу с помощью гидроцилиндров управляемых электромагнитными клапанами. Они достаточно быстрые, но более энергозатратные. Это основной вид робота для машин спортивного типа.

Электрические роботы более медленные, но более экономичные. Используют в своей работе сервомоторы и различные механизмы. Чаще устанавливаются на бюджетные авто.

Сама же коробка механическая с фрикционным сцеплением. Существуют роботизированные КПП с одинарным и двойным сцеплением.

Справка! Легко отличить робота от «классики» можно по отсутствию у робота знака P, который означает парковочный режим.

Вариатор

Второе название, по которому можно определить тип коробки по документации на автомобиль — CVT (Continuously Variable Transmission). Работает по принципу плавной передачи крутящего момента от двигателя колесам. Как таковые передачи в ней отсутствуют, а передаточное соотношение меняется либо полностью автоматически, в соответствии с заданной программой, либо в ручном режиме.

Наиболее распространены коробки с клиноременным строением вариатора. Изменение передаточного числа в них передается между двумя, состоящими из двух конических частей каждый, шкивами с помощью специального ремня. Так же ремень называют цепью из-за того, что его основная составляющая это металлические полосы. Необходимое для движения цилиндров давление нагнетается масляным насосом, который прокачивает специальную ATF жидкость, которая также выступает в качестве смазки.

Второй тип вариатора — это тороидный. В этом случае усилие передается через тороидные ролики, зажатые между валами и расположенные на одной оси. Используется этот тип достаточно редко.

У этой АКПП есть возможность переключаться на ручной режим управления. В этом случае водитель самостоятельно переключает передачи и это отображается на приборной панели. Но не стоит рассчитывать, что можно будет держать количество оборотов в красной зоне — автоматика просто не дает этого делать, но и заглохнуть при их недостатке невозможно.

Основные преимущества

  • «Классической»
  • Гидравлическая коробка-автомат имеет высокий эксплуатационный ресурс (от 120 тысяч до 1 миллиона километров), что позволяет ей проработать весь срок службы автомобиля.
  • Намного превосходит механическую коробку в экономичности и скорости переключения.
  • Считается самой комфортной из трансмиссий, благодаря плавности и незаметности переключений. При этом двигатель работает в широком спектре оборотов без создания акустической усталости.
  • Без проблем переживает пробуксовки в процессе вождения.
  • Нет отката в момент старта движения с места.
  • Одинаково хорошо работает при любой скорости.
  • Благодаря отсутствию связи с двигателем на него не передаются удары и вибрации, что увеличивает его общий ресурс.
  • Возможно эффективно задействовать торможение двигателем.
  • Дополнительные режимы значительно расширяют возможности по управлению автомобилем в различных ситуациях и климатических условиях.
  • Коробки-робота
  • Дешевизна производства.
  • Переключения скоростей самые быстрые.
  • Экономичность.
  • Вариатора
  • Всегда оптимальный режим работы двигателя.
  • Обеспечивает максимальный комфорт при вождении — нет толчков, задержек, рывков. Автомобиль хорошо ускоряется.
  • Экономичнее, чем гидравлическая коробка-автомат.
  • Достаточно простая конструкция.

Недостатки

  • «Классической»
  • Дороговизна производства, что сказывается на цене автомобиля в целом.
  • По сравнению с механикой, риск поломки выше.
  • Динамические свойства автомобиля и его КПД напрямую зависят от удачности конкретной модификации коробки и года её создания. Коробки ранних выпусков увеличивали расход топлива и снижали динамику.
  • Совершенно невозможно завести машину «с толкача», поскольку необходимо давление масса в системе и работающий масляный насос.
  • Коробки-робота
  • При агрессивной манере езды возникает дискомфорт в управлении.
  • Преселективные коробки стоят дороже любой другой.
  • Неустойчива к пробуксовкам.
  • В начале движения необходимо быть готовым к откату.
  • Часто возникают задержки переключения передач.
  • Некорректно работает при ошибках во время вождения.
  • Более низкий ресурс, чем у «классического» типа.
  • При пересадки с другого типа КПП может потребоваться период адаптации и процесс подстройки стиля вождения.
  • Вариатора
  • Дороговизна производства.
  • Затратные ремонт и обслуживание.
  • По сравнению с гидравликой, обслуживание необходимо проводить в два раза чаще.
  • Низкий ресурс основного механизма вариатора, 120 тысяч километров.
  • Плохо сочетается с мощными и большими двигателями, мощнее 200 лошадиных сил. Увеличивается износ ремня (цепи).
  • Может некорректно работать в случаях пробуксовок или перегрева.
  • Могут возникать проблемы в работе компьютерной системы, управляющей трансмиссией.

В целом можно сказать, что выбор автоматических коробок предоставляет автолюбителям возможность выбрать коробку под свой автомобиль и стиль вождения. Обладателям автомобилей с прицелом на большой пробег подойдет гидравлический вариант. Водителям бюджетных малолитражек и седанов — вариатор. А уж для машин спортивного класса идеальным вариантом будет коробка-робот с двойным сцеплением.
