Для чего нужна шторка в двухконтурном зажигании?

Для чего нужна шторка в двухконтурном зажигании?

Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год!

Такой вариант зажигания состоит, как и обычная СЗ нового образца, из коммутатора, катушки и трамблера. Обязательны, естественно свечи зажигания, различные крепления и фишки, ну и хорошая, соответствующая новому зажиганию, проводка.

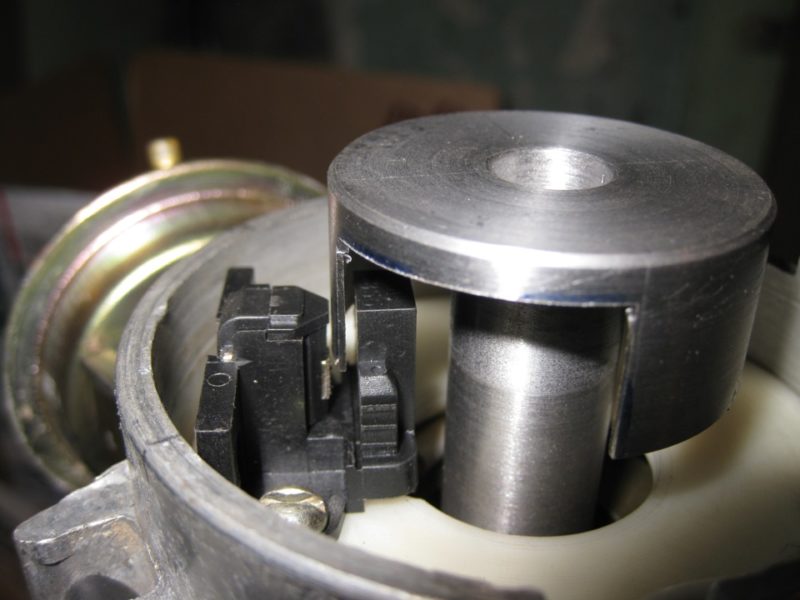

Прежде чем приступить к сборке двухконтурного зажигания, потребуется изменить кое-что в трамблере. Речь идет о шторке ДХ, которую следует теперь поставить уже 2-прорезную (стандартный вариант шторки – 4 прорези). Другими словами, шторка будет иметь всего 2 положения: начало экранирования и конец экранирования.

Такую шторку принято называть также 90х90. Трамблер в 2-контурном зажигании можно использовать обычный, классический. Жигулевский, фольксвагеновский и т. д.

Что касается количества ДХ в трамблере. Более привычным принято видеть 2-контурное зажигание с двумя ДХ. Однако, не менее популярна схема двухконтурного зажигания с одним датчиком. Она, в свою очередь, может быть реализована тоже 2-я способами: если в распределителе установлена 2 ДХ, но работает один или если изначально стоит 1 ДХ.

Катушка тоже может использоваться обычная, без какой-либо сложной схемы. Как правило, ставятся также 2 катушки.

Вот, как выглядит схема двухконтурного зажигания с 1 ДХ на автомобилях обычно:

  • 1 ДХ или трамблер с одним работающим датчиком;
  • естественно, один распределить;
  • две катушки зажигания, поставленные рядом;
  • 1 двухканальный коммутатор Астра или 2 обычных (бывает Астра и плюс 1 простой для аварийного питания ДХ).

Преимущества и особенности

Рассмотрим преимущества, какие может дать такое зажигание. В первую очередь, это безусловно, улучшенное искрообразование, что сказывается на общем повышении динамики автомобиля, оно способствует легкому старту и т. д. Благодаря улучшенному искрообразованию напряжение на свечах увеличивается до 22 кВ.

Принято устанавливать 2-контурное зажигание на ДВС с карбюраторами. Таким образом, удается хоть как-то свести на нет недостатки карбюраторного мотора, сократить расход горючего и т.д.

В 2-контурном зажигании нет центробежного высоковольтажного распределителя напряжения, что тоже рассматривается, как большое преимущество.

Вообще, переход с 1-контактной модели зажигания на 2-контурное является прогрессом. Архаичная система никогда себя не оправдывала, что уж таить, а в современных условиях она полностью устарела, и не только в моральном плане.

Установив новую систему (СЗ), владелец автомобиля сразу же почувствует изменения. Исчезнет целый ряд недостатков, появится множество преимуществ.

С другой стороны, есть ли смысл в установке нового зажигания? Попробуем разобраться в этом основательно, вспомним как работает обычная система зажигания.

Индуктивность – это то, что непосредственно связано с катушкой и ее обмотками. Все элементы катушки способны накапливать энергию. При подаче на катушку определенной энергии, через нее начинает протекать напряжение, а вокруг катушки образуется магнитное поле. Когда же цепь размыкается, то есть прекращается подача энергии, магнитное поле начинает превращаться в ток, впитывается обратно в катушку.

Интересный момент. В любой модели катушки присутствует какая-то определенная емкость или другими словами, катушки отличаются между собой возможностью накапливать энергию количеством джоулей.

Однако существует понятие эффективного накопления энергии и не эффективного. Когда поступает энергия в катушку, и образуется магнитное поле, то это, безусловно, процесс эффективного накопления. В какой-то момент наступает пик преобразования, некий переходной процесс, когда магнитное поле достигает своего максимума для конкретной модели катушки. Больше энергии преобразовываться не может, и дальше происходит не что иное, как просто нагрев катушки, ведь подача энергии от коммутатора продолжается.

В коммутаторе безусловно, изначально бывает встроена система, отслеживающая момент пика, когда наполнения более не происходит. Чтобы катушку сильно не перегреть, коммутатор автоматически переходит в режим ограничения тока. Если в обычном режиме коммутатор выдавал порядка 10 А, то в ограниченном режиме – не больше половины этого.

В таком положении коммутатор ожидает момент, когда датчик холла подаст сигнал о том, что пришло время искрообразования. Тут и образуется пробой свечного зазора и горение дуги, что происходит примерно за 1 млс.

А вот время накопления энергии (эффективное накопление) зависит от тока, протекаемого сквозь катушку. Напряжение тоже не имеет собственного значения времени, и в свою очередь, зависит от напряжения бортовой сети.

Например, при запущенном двигателе напряжение бортовой сети равняется 14 В. Среднестатистическая автомобильная катушка накопит максимальное количество энергии за время порядка 3-х млс. Т.е, это произойдет в промежутке времени: цепь замкнулась-момент полной зарядки катушки, когда пришло время ей давать сигнал на искрообразование.

33 раза в секунду проскакивает искра при оборотах ДВС 1000 об/мин. А промежуток времени от искры до искры будет равен 30 млс. Эти значения легко определить, проведя несложные математические расчеты.

Таким образом, понимая, что на заряд катушки требуется 3 млс, а на время горения искры около 1 млс, что дает в общем полном цикле 4 млс, мы получаем возможность заново заряжать катушку и «стрелять», т.е, давать искру.

30 млс – это намного больше, чем 4 млс. Получается, что целых 27 млс коммутатор будет работать в режиме ограничения или попросту в режиме нагревания катушки. При этом он будет нагреваться и сам, ожидая того самого момента выдачи искры.

При оборотах в 6000 об/м катушка чувствует себя превосходно. «Стрелять» в данном случае ей приходится около 200 раз в секунду, что соответствует периоду 5 млс. Катушка зажигания в режиме 6000 об/мин «стреляет» 1 раз в 5 млс. Времени вполне хватает, чтобы полностью зарядиться (накопить энергию) и выдать ток для горения дуги. В запасе еще остается 1 млс.

Внимание. Получается, что стандартная СЗ автомобиля (наподобие Ваз) без всякого ухудшения силы искры будет функционировать в режиме до 6000 об/мин железно.

Чтобы совпали значения в 4 млс или другими словами, чтобы определить границу, за которой могут начаться проблемы, опять же, путем несложных вычислений получаем 7500 об/мин. Именно после этого значения СЗ может столкнуться с трудностями.

Стандартная вазовская СЗ, как оказывается, придумана вполне удачно. Ее функционирование полностью эффективно в режиме работы двигателя до 7500 об/мин (рабочих оборотов).

На иномарках другое дело. Там моторы помощнее стоят (карбюраторные), обороты побольше и модернизация системы зажигания – дело, само собой напрашиваемое.

Понять суть работы шторки ДХ можно тоже по циклам накопления энергии в катушке и горения дуги. Обычные шторки, как говорилось выше, бывают с 4-я отверстиями. Схема двухконтурного зажигания предлагает сменить ее на шторку с 2-я отверстиями.

Итак, шторка вращается. Датчик холла расположен внутри. Когда ДХ попадает напротив экрана (закрытой части шторки), это эффективное накопление энергии в катушке, а когда ДХ попадает напротив отверстия, то это момент горения дуги.

Стандартная шторка трамблера имеет следующие характеристики:

  • прорезь – 60 гр. по коленвалу;
  • шторка – 120 гр. по коленвалу.

А модернизированная, двухконтурная:

  • прорезь – 180 гр. по коленвалу;
  • шторка – 180 гр. по коленвалу.

Полезно будет теперь посчитать на разных оборотах ДВС, за какое время коленвал пролетает 1 градус, и соответственно 60 и 120 градусов, тем самым, определить, хватит ли времени для накопления энергии и горения дуги.

Лучше будет посмотреть эти данные в таблице.

Обороты в минуту (об/мин) Время пролета (обыч.), мкс — микросекунды Время пролета (накопление), млс Время пролета (горение), млс
1000 166,67/1 градус 20 10
6000 27,78/1 градус 3,3336 1,67

А теперь посмотрим, какие значения дает модернзированная, двухконтурная СЗ.

Обороты в минуту (об/мин) Время пролета (обыч.), мкс — микросекунды Время пролета (накопление), млс Время пролета (горение), млс
1000 166,67/1 градус 30 30
6000 27,78/1 градус 5 5

На холостых оборотах или в режиме 1000 об/мин шторка стандартной СЗ в режиме накопления энергии имеет период в 20 млс, т.е., все это время будет идет зарядка катушки, хотя ей всего-то нужно 3 млс. На протяжении 10 млс будет происходить горение дуги, хотя достаточно 1 млс.

На 6000 об/мин все куда более логичнее, и без такого огромного запаса времени. Шторка СЗ пролетит в режиме накопления промежуток за 3,3 млс, а в режиме горения – за 1,67 млс, что почти соответствует стандартным значениям.

Теперь изучим показатели модернизированной СЗ (двухконтурного зажигания). Конструкторы двухконтурного зажигания настаивают на том, что их шторка должна иметь показатели в 90 градусов, что соответствует 180 гр. и в прорези, и в экране. На холостых оборотах, как видим в таблице, система полностью вписывается в стандарты. 30 млс вполне достаточно. А вот на 6000 об/мин? 5 млс и 5 млс, и при этом, стоят две катушки, каждой из которых дается это время.

Логичнее всего ожидать после установки двухконтурного зажигания улучшения всех параметров в два раза. Большая часть автовладельцев именно этого и ждет. Катушка «стреляет» на модернизированной СЗ в 2 раза реже, искра не теряет своей силы даже на самых высоких оборотах – это визитная карточка всех двухконтурных зажиганий, их реклама. Однако, на деле мы видим, что не все так сказочно. И стандартное зажигание со своими обязанностями справляется аж на 7500 об/мин.

Целесообразнее ставить двухконтурное зажигание на автомобили, двигатель которых часто работает на 8-9 тыс. об/мин и выше. Стандартное зажигание тут уже точно не справится, хотя катушка и будет «стрелять» в определенное время. Иначе говоря, будет наблюдаться недозаряд катушки, хотя проблем с искрой, опять же, не будет.

Установка

Перед тем, как поставить зажигание нового образца, следует грамотно отрегулировать СЗ.

Алгоритм проведения операции должен быть поставлен следующим образом:

  • снимается верх трамблера;
  • сбрасывается бронепровод с катушки;
  • с помощью стартера выставляется перпендикулярное направление резистора относительно ДВС;
  • на моторе делается метка, которая должна будет совпасть с середкой распределителя (на корпусе трамблера тоже имеется риска);
  • демонтируется старый распределитель, сбрасываются его коммуникации, связывающие элемент с катушкой;
  • с нового распределителя снимается верх, вставляется и подключается согласно классической метки или другими словами, перпендикулярно ДВС;
  • фиксатор-вилка распределителя зажигания крепится с помощью гайки;
  • теперь крышку можно поставить на новый распределитель, подключить все нужные коммуникации;
  • поставить новую катушку, осуществить интеграцию проводки;
  • инсталлировать коммутатор, найдя прежде место для него.

Идеальным, удобным местом для коммутатора 2-контурного зажигания принято считать зону между бачком омывателя и левым передним фонарем автомобиля. Кроме того, рекомендуется коммутатор зафиксировать очень надежно, и только после этого осуществлять подключение.

Обязательное дело – проверять установку согласно схеме проводки и правильности подключения каждой фишки. Запускать двигатель надо только после основательной проверки и убеждения в том, что все совпадает со схемой.

Большая часть работ по установке двухконтурного зажигания связана с электрикой. Это означает, что нужно хотя бы немного шарить в ней, чтобы выполнить подключение своими руками, без помощи специалистов.

Заботьтесь о своем автомобиле. Помните, что система зажигания – это главная артерия жизнеспособности машины, ее аорта. Модернизация или усовершенствование системы приносит пользу лишь после грамотного изучения параметров. Бездумный тюнинг способен принести лишь излишние расходы средств и времени.
