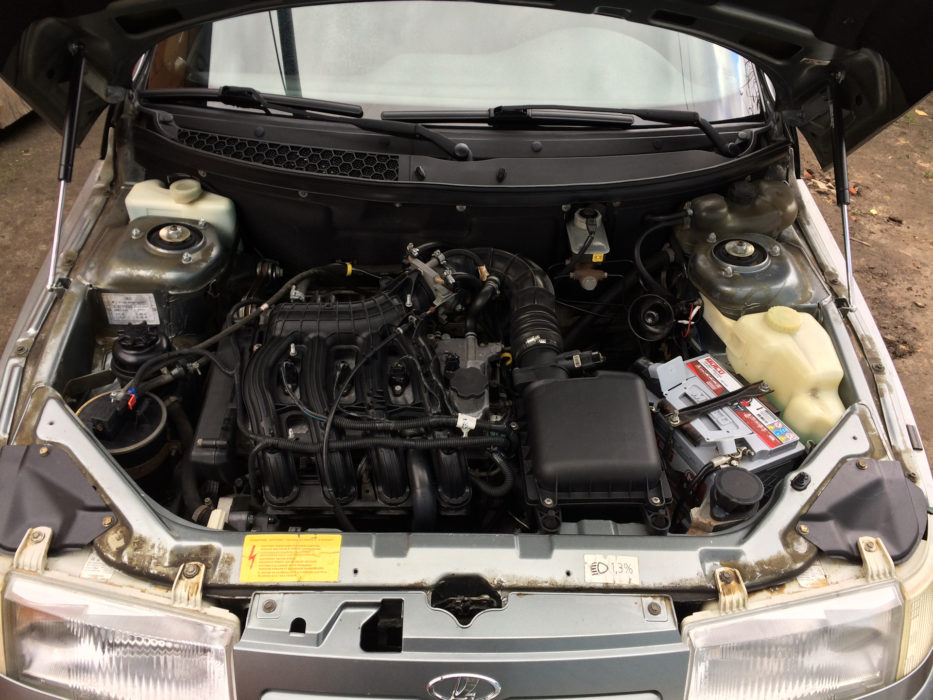

Двигатель ВАЗ 21124 устанавливался на автомобили ВАЗ-2110, ВАЗ-2111 и ВАЗ-2112. Двигатель является продолжением развития двигателя ВАЗ-2112 . Основное отличие – это увеличение объема двигателя до 1,6 литра.
Данного результата добились путем установки коленчатого вала с увеличенным радиусом кривошипа 37,8 мм (у 2112 — 30,5 мм), при сохранении диаметра цилиндра в 82 мм.
На двигателе 21214 иной блок цилиндров, с увеличенной высотой. На коленчатый вал установлен демпфер модели 2112. Главная цель, которую преследовали конструкторы — это повышение экологических показателей до требований европейских стандартов.
Характеристики двигателя ВАЗ 21124 1.6 16V
Параметр | Значение |
---|---|
Конфигурация | L |
Число цилиндров | 4 |
Объем, л | 1,599 |
Диаметр цилиндра, мм | 82 |
Ход поршня, мм | 75,6 |
Степень сжатия | 10,3 |
Число клапанов на цилиндр | 4 (2-впуск; 2-выпуск) |
Газораспределительный механизм | DOHC |
Порядок работы цилиндров | 1-3-4-2 |
Номинальная мощность двигателя / при частоте вращения коленчатого вала | 65,5 кВт-(89 л.с.) / 5000 об/мин |
Максимальный крутящий момент / при частоте вращения коленчатого вала | 131 Н•м / 3700 об/мин |
Система питания | распределенный впрыск с электронным управлением |
Рекомендованное минимальное октановое число бензина | 95 |
Экологические нормы | Евро 3, Евро 4 |
Вес, кг | 121 |
Конструкция
Четырехтактный инжекторный двигатель с распределенным впрыском топлива, с рядным расположением цилиндров и поршнями, вращающими один общий коленчатый вал, с верхним расположением двух распределительных валов. Двигатель имеет жидкостную систему охлаждения закрытого типа с принудительной циркуляцией. Система смазки комбинированная: подача смазки к механизмам под давлением и разбрызгиванием.
Блок цилиндров
Блок цилиндров двигателя 21124 (установлен 11193-1002011) изготовлен из высокопрочного чугуна.
Параметр | Значение |
---|---|
Материал | Высокопрочный чугун |
Диаметр цилиндра, мм | 82,0 |
Межцилиндровое расстояние (расстояние между осями соседних цилиндров блока), мм | 89,0 |
Высота блока (расстояние между верхней плоскостью блока и осью коленчатого вала), мм | 197,1 |
Диаметр расточки опор коленчатого вала (под коренные вкладыши), мм | 54,52 |
Вес, кг | 31,000 |
Этот блок отличает наличие специальных форсунок запрессованных во 2, 3, 4 и 5-ую опоры коренных подшипников. Данные форсунки призваны охлаждать днища поршней маслом во время работы двигателя.
Шатун
Шатуны установлены от двигателя ВАЗ 2110. Их параметры указаны ниже.
Параметр | Значение |
---|---|
Длина, мм | 121,0 |
Диаметр отверстия верхней головки, мм | 21,978 – 21,982 |
Диаметр отверстия нижней головки, мм | 51,330 – 51,346 |
Вес, г | 689 |
Поршень
На поршнях 2112 лунки под клапаны имеют глубину 5,53 мм, что позволило сделать двигатель «безвтыковым» при обрыве ремня ГРМ.
Параметр | Значение |
---|---|
Диаметр, мм | 82,0 |
Компрессионная высота, мм | 37,9 |
Объем внутренней выемки, сс | 2,46 |
Вес, г | 355 |
Поршневые пальцы такие же что и на двигателе 2112 (с двигателя 2110).
Головка блока цилиндров
Существенных отличий от ГБЦ двигателя 2112 нет. Единственное — это большая площадь поверхности под стыковку фланцев впускного трубопровода. Впускной и выпускной распредвалы, клапана, пружины и гидротолкатели остались от модели 2112.
