Замена дисков на автомобили для опытных водителей – обычное дело, потому что при эксплуатации «железного коня» свыше 5 лет колёса изнашиваются и требуют утилизации. Однако те новички, которые сталкиваются с выбором новых дисков впервые, часто оказываются в недоразумении и задаются вопросом, а какую же размерность нужно приобрести, чтобы она подошла на ступицы и не мешала комфортной эксплуатации авто. Так, все производители дисков маркируют свои изделия в соответствии с международной системой обозначения размерности.

Как маркируются диски на легковые авто

Многие автолюбители, ставшие недавно обладателями своих первых «железных коней», нередко задаются целью изучить, что такое маркировка дисков – расшифровка для легковых автомобилей.

Как правило, все диски, вне зависимости от способа их изготовления, то есть штампованные, литые или кованые, маркируются одними и теми же символами, которые умещаются в одной строке и обозначаются в следующих местах на изделии:

  • Если говорить о штамповке, то, как правило, надпись можно видеть либо на наружной части обода, либо с внутренней стороны изделия, и выполняется она при помощи струйного плоттера без каких-либо рельефностей.
  • Как маркируются диски на легковые автомобили? Когда речь идёт о кованых или литых изделиях, то маркировка колесных дисков всегда ставится на решётке с изнаночной стороны колеса, а именно на спицах, и выполняется она в виде рельефной пайки из стали, идентичной по своему составу с материалом диска, методом штампа.

Обозначение дисков колес – расшифровка систематизирована на международном уровне на протяжении уже нескольких десятков лет, и каждый эксперт, вне зависимости от страны-производителя колеса, всегда сможет рассказать о совместимости, характеристиках и допустимых размерных отклонениях для данного изделия.

Расшифровка цифр на дисках авто

Ширина и радиальность диска

Главный параметр, на который обращают внимание все автолюбители, – это ширина и радиальность изделия, фиксируемые в виде цифрового и буквенного кода, например, 6J x 15, что означает следующие размерные показатели:

  • Первая цифра – 6 – это ширина обода колеса в дюймах. Именно по этому параметру подбирается размерность покрышки. В соответствии с таблицей об отклонениях размеров резина может быть больше или меньше данного параметра, но не более чем на 10 мм.
  • Буква J – показатель формы кромки обода колеса, в соответствии с которым определяется посадочная зона для резины, а также тип её кромок. Данная характеристика называется формой закраины и, за исключением J, может также быть JJ, JK, B, K и т. д., однако для современных легковых авто первый пример наиболее популярен.
  • Строчная буква «х» – это единое обозначение дисков, а именно всех цельнолитых или штампованных изделий, то есть она характеризует их неразборность. Так, во многих случаях, когда невозможно произвести демонтаж покрышки из-за слишком массивного материала, особенно на грузовиках, то диск производится в разборном варианте. Если колесо состоит из нескольких частей, символ «х» заменяется на «-».
  • Последний показатель, в случае примера – число «15», обозначает диаметр изделия в дюймах, либо его радиальность, которая должна быть идентична такому же показателю на шине. Многие автолюбители неверно называют эту величину радиусом, однако это совсем не так. Наиболее ходовые параметры радиальности диска – от 12 до 21 дюйма, этот размер принимается без учёта закраин диска.

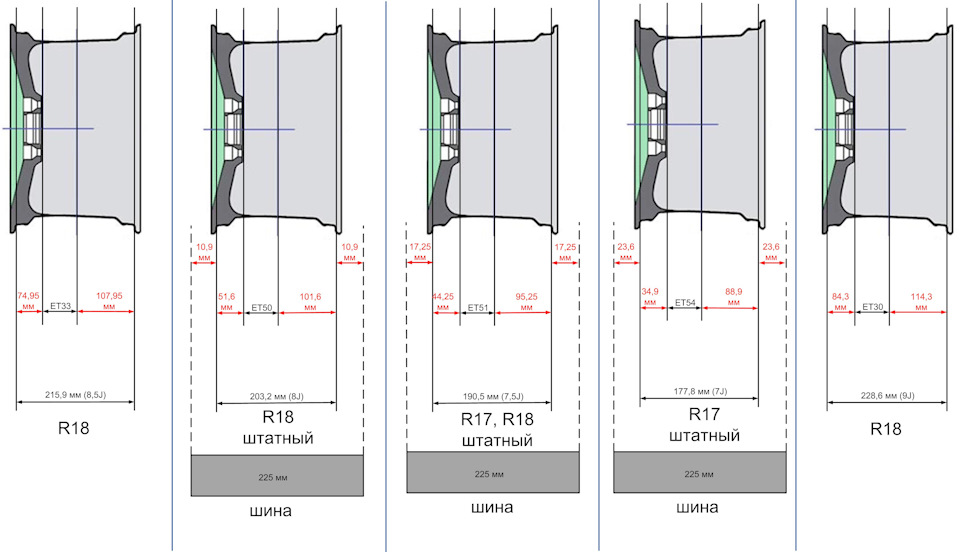

Вылет колёсного диска

Следующий немаловажный показатель в той же строке с маркировкой изделия – это вылет колёсного диска – ЕТ, который обозначает расстояние в миллиметрах от точки крепления колеса к ступице до проекции привалочной плоскости.

Этот показатель, как правило, имеет следующие особенности:

  • Показывает положение колеса под колёсной аркой, то есть насколько оно утоплено под неё. Чем больше ЕТ, тем глубже диск сидит под автомобилем и наоборот – чем меньше ЕТ, тем сильнее он выглядывает за пределы кузова.
  • Для спортивных автомобилей с высокими динамическими характеристиками или для полноразмерных внедорожников, преодолевающих труднодоступные участки трассы с большим количеством препятствий, очень важна устойчивость транспортного средства. Именно поэтому в таких случаях показатель ЕТ может быть отрицательным, и колесо значительно выступает из-под колёсных арок. Записывается эта величина как ЕТ-20, ЕТ-15 и т. д., где под знаком «-» подразумевается как раз отрицательный вылет, а число показывает это расстояние в миллиметрах.
  • Автомобили среднего класса, городские кроссоверы или иные категории транспортных средств, способные развивать значительную скорость и предназначенные для комбинированной езды по плохим дорогам и в городе, нередко имеют так называемый нулевой вылет. Это означает, что колесо находится заподлицо с кузовом и одновременно обеспечивает автомобилю повышенную устойчивость и не пачкает боковые части автомобиля, а также не оказывает непроектную нагрузку на ступицу, полуось, суппорты и амортизаторы. Записывается это значение как ЕТ0.
  • Чаще всего на практике встречается, что автомобили – седаны, универсалы, вне зависимости от класса и производителя, имеют положительные вылеты, то есть размерность ЕТ составляет от 5 до 50 мм и больше на эксклюзивные марки авто. Как правило, для компактных седанов или универсалов, а также для «железных коней» бизнес класса, распространённых практически в каждом большом городе, данный показатель колеблется от ЕТ22 до ЕТ42.

Из предыдущих обозначений размерности колёс видно, что каждый параметр может иметь незначительное отклонение практически для всех марок авто. Это означает, что диск с размерностью 6,5J x 15 ET35 может быть заменён на диапазон параметров 6J – 7J x 15 ET 32 – 42, и, скорее всего, все эти размеры при условии правильного подбора шин подойдут под колёсные арки конкретного автомобиля.

Расшифровка цифр на дисках авто

Показатели сверловки и разболтовки диска

Все перечисленные выше показатели в узких диапазонах могут быть заменены аналогами, так как отклонение в -2 см особо не влияет ни на скоростные качества транспортного средства, ни на непроектные нагрузки на посадочный узел, и автомобиль может эксплуатироваться с шириной колеса 6J даже если производитель советует 5,5J.

Так, в зависимости от класса автомобиля, производителя, модели, класса и прочих параметров, это отверстие может иметь абсолютно разный диаметр, и наиболее популярные из них приведены в таблице. В ней также имеются сведениями о разболтовке, которая обозначается как 4х98, 5х110 и т. д., где первая цифра означает количество шпилек на ступице, соответственно, 4, 5 шт., а вторая – длину в миллиметрах каждой из них.

Таким образом, показатели сверловки и разболтовки на наиболее популярные марки авто приведены ниже.

№ пп Модель и модификация авто Сверловка, d, мм Разболтовка, кол-во х мм
1 Audi A4 57,1 5 х 112
2 Audi A6 66,5 5 х 112
3 Audi Q7 66,5 5 х 112
4 BMW 3 72,6 5 х 120
5 BMW 5 66,6 5 х 112
6 BMW X5 74,1 5 х 120
7 Citroen Evasion 58,1 4 х 108
8 Citroen Xantia 65,1 5 х 98
9 Daewoo Nexia 56,6 4 х 100
10 Daewoo Matiz 56,6 4 х 100
11 Dodge Caliber 67,1 5 х 114,3
12 Fiat Bravo 58,1 4 х 98
13 Ford Focus 63,4 5 х 108
14 Ford Mondeo 63,4 5 х 108
15 Ford Explorer 70,6 5 х 114,3
16 Honda Civic 64,1 5 х 114,3
17 Honda Jazz 64,1 5 х 114,3
18 Honda CRV 64,1 5 х 114,3
19 Hyundai Accent 54,1 4 х 100
20 Hyundai Sonata 66,1 5 х 114,3
21 Kia Ceed 67,1 5 х 114,3
22 Kia Sportage 67,1 5 х 114,3
23 MercedesBenz A-Klasse 66,6 5 х 112
24 MercedesBenz E-Klasse 66,6 5 х 112
25 MercedesBenz ML-Klasse 66,6 5 х 112
26 Mitsubishi Lancer 67,1 5 х 114,3
27 Mitsubishi Pajero 67,1 6 х 139,7
28 Nissan Almera 66,1 4 х 114,3
29 Nissan Maxima 66,1 5 х 114,3
30 Nissan Patrol 78,1 6 х 139,7
31 Toyota Corolla 60,1 5 х 114,3
32 Toyota Camry 60,1 5 х 114,3
33 Toyota Land Cruiser 200 110 5 х 150
34 Volkswagen Golf 57,1 5 х 112
35 Volkswagen Tiguan 66,5 5 х 112

Все приведённые выше показатели складываются в единую маркировку изделия, которая может быть записана как 5,5J x 14 ET45 5×100 d58,1 или 7J x 17 ET22 5×114,3 d66,1, и каждый буквенный либо цифровой показатель здесь приведён в описании выше.

Таким образом, сложные и никому непонятные обозначения не расшифровываются без участия профессионалов, однако, как показывает практика, при наличии таблиц и обозначения каждого численно-буквенного кода данная процедура очень проста и под силу каждому автолюбителю. Кроме того, опытные водители, сменившие на своём веку уже не одно транспортное средство, знают все эти шифры наизусть, потому что типоразмеров для конкретной марки авто не так уж и много, как это может показаться на первый взгляд.

Расшифровка цифр на дисках авто

Прочие варианты маркировки колесных дисков и расшифровка их обозначений

Данный код имеет следующие смысловые характеристики, приведённые ниже:

  • 6J нужно расшифровывать по аналогии с предыдущим примером – это ширина диска в дюймах и форма его борта для выбора резины.
  • 15 – радиальность изделия, назначаемая в зависимости от технических характеристик транспортного средства и подходящая под габариты колёсных арок автомобиля. Выражается в дюймах как диаметр изделия без учёта верхних бортиков.
  • Н2 – обозначение количества хампов, а именно величина означает наличие двух уплотнительных кольцевых прокладок, которые нужны для более плотного прилегания бескамерной покрышки.

Каждый водитель, собирающийся в ближайшее время менять колёсные диски на своём автомобиле, должен детально ознакомиться с полной маркировкой автомобильных дисков. После этого он открывает руководство по эксплуатации авто либо находит в интернете его технические характеристики, и он должен понимать, что у него есть выбор – поставить такое же, например, штатное колесо с идентичными параметрами либо изучить допустимый диапазон размеров и выбрать изделие среди них.

При этом неизменными останутся лишь показатели разболтовки и сверловки, а остальные характеристики могут незначительно поменяться. Так, например, обладатель кроссовера, у которого в базовой комплектации стояли диски с радиальностью 17 и резина с профилем 45 мм, как правило, не доволен своим «железным конём» при эго эксплуатации по мягкой грязи или снегу. Таким образом, выбирая радиальность 16 дюймов, он имеет возможность увеличить профиль до 55 мм, что будет гораздо эффективнее, потому что боковая поверхность покрышек будет также, как и плоская часть с протекторами, участвовать в работе колеса.

Таким образом, перед установкой колёс на машину лучше всего проконсультироваться с профессиональным экспертом, который не только поможет правильно расшифровать все маркировки на дисках и резине, но и подобрать интересующие изделия в зависимости от типа авто, её статуса, а самое главное, места и способа его эксплуатации.

Данная процедура предлагается практически в каждом специализированном магазине, как правило, бесплатно. Часто у продавцов-консультантов имеется специальная компьютерная программа, в которую можно ввести исходные данные, и она покажет все варианты размерностей, подходящие для данной марки, и их наличие на складе.
