Катушка системы зажигания – очень важный элемент, основная задача которого заключается в преобразовании напряжения из низковольтного в высоковольтное. Данное напряжение поступает непосредственно из аккумуляторной батареи или генератора. Катушка контактной системы зажигания довольно сильно отличается от аналогичного элемента в бесконтактной системе.
Катушка контактной системы зажигания
В контактной системе зажигания катушка состоит из нескольких важнейших элементов: сердечника, первичной и вторичной обмотки, картонной трубки, прерывателя и добавочного резистора. Особенность первичной обмотки по сравнению со вторичной – меньшее число витков медного провода (до 400). Во вторичной обмотке катушки их число может достигать 25 тысяч, но при этом их диаметр в разы меньше.
Все медные провода в катушке зажигания хорошо изолированы. Сердечник катушки уменьшает образование вихревых токов, он состоит из полосок трансформаторной стали, которые также друг от друга хорошо изолированы.
Нижняя часть сердечника устанавливается в специальный фарфоровый изолятор. Сейчас нет надобности перечислять принцип работы катушки подробно, достаточно лишь упомянуть, что в контактной системе такой элемент (преобразователь напряжения) имеет ключевое значение.
Катушка бесконтактной системы зажигания

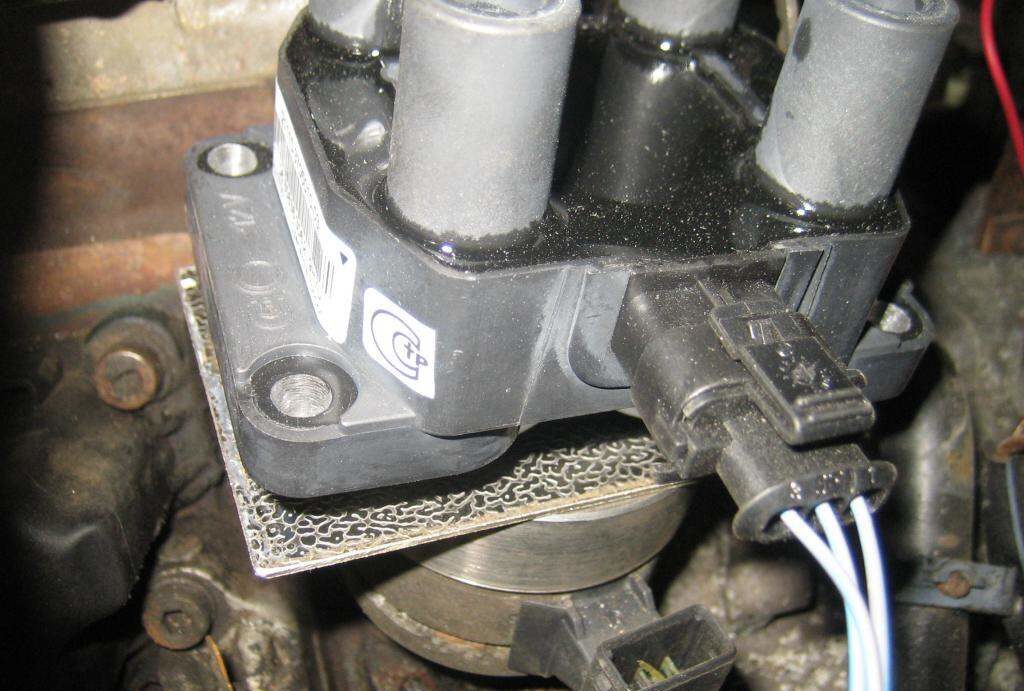

В бесконтактной системе зажигания катушка выполняет точно такие же функции. И отличие проявляется лишь в непосредственном строении элемента, преобразующего напряжение. Также стоит отметить, что электронный коммутатор осуществляет прерывание цепи питания первичной катушки.
Что касается самой системы зажигания, то бесконтактная значительно лучше по многим параметрам: возможность пуска и работы двигателя при низкой температуре, в цилиндрах не замечается нарушения равномерности распределения искры, нет вибрации. Все эти преимущества дает сама катушка в бесконтактной системе зажигания.
Сравнение катушек
Когда речь заходит о признаках отличия катушки контактной системы зажигания от бесконтактной, все сразу обращают внимание на маркировку. Действительно, по ней можно сразу узнать, для какой системы используется катушка.
Однако нас интересует именно внешние и технические различия катушек, поэтому мы приведем отличия именно по этим параметрам:
- Катушка в контактной системе зажигания имеет большее количество витков в первичной обмотке. Это изменение напрямую влияет на сопротивление и количество проходящего тока. Кроме того, ограничение тока на контактах связано с безопасностью (чтобы контакты не обгорали).
- Контакты прерывателя катушки в бесконтактной системе зажигания не загрязняются и не обгорают. Такая надежность позволяет получить одно важное преимущество: установка момента зажигания не занимает много времени.
- Катушка в бесконтактной системе зажигания мощнее и надежнее. Это преимущество связано непосредственно с тем, что самая бесконтактная система зажигания – более надежный вариант. Поэтому в такой системе катушка и дает большую мощность двигателя.
