Панель приборов на автомобилях ВАЗ моделей 2109 оснащена множественными значками и индикаторами, которые свидетельствуют о состоянии различных систем авто. Но далеко не всегда владельцы «девяток» знают, как расшифровываются все эти индикаторы и какие функции они выполняют. В этом материале мы расскажем все, что необходимо знать автовладельцу 2109 о приборной панели своего авто.
Комбинация приборов
На сегодняшний день автомобили ВАЗ 2109, которые можно встретить на отечественных дорогах, неважно, будь то карбюраторы или инжекторы, оборудуются тремя типами электронных «приборок». Это может быть низкая панель, высокая или европанель. Рассмотрим описание каждого типа в отдельности.
«Низкая» панель
Начнем с низкого варианта. Подробная расшифровка схемы приведена в таблице.
Значок | Назначение |
32 | Обозначает, какой включен поворотник. Индикатор перестает работать после того, как руль повернут. |
33 | Световая лампа, включающаяся при активации ближнего освещения. |
34 | Загорается при включении ПТФ — противотуманных фар. |
35 | Лампа включения фар дальнего освещения. |
36 | Оповещает водителя о работе системы обогрева заднего стекла. |
37 | Сигнал оповещения автомобилиста о необходимости остановки и устранения неисправности. |
38 | Спидометр. |
39 | Счетчик, фиксирующий суточный пробег транспортного средства. |
40 | Датчик, оповещающий водителя о температуре антифриза в системе охлаждения. |
41 | Датчик, фиксирующий уровень напряжение в бортовой сети транспортного средства. |
42 | Значок, загорающийся при слишком малом давлении моторной жидкости в системе. |
43 | лампочка включения аварийной сигнализации. |
44 | Диод загорается в том случае, если состояние тормозной системы аварийное. |
45 | Значок включения подсоса или воздушной заслонки карбюратора. |
46 | Включение ручного тормоза. |
47 | Этот элемент появляется при низкой зарядке аккумуляторной батареи авто. |
48 | Счетчик полного пробега автомобиля. |
49 | Эконометр, стрелка на котором поднимается при нажатии на педаль газа. |
50 | Линия, заходить за которую не рекомендуется — лампочка начинает гореть при критически низком уровне бензина. |
51 | Датчик измерения уровня топлива в баке. |
«Высокая» панель

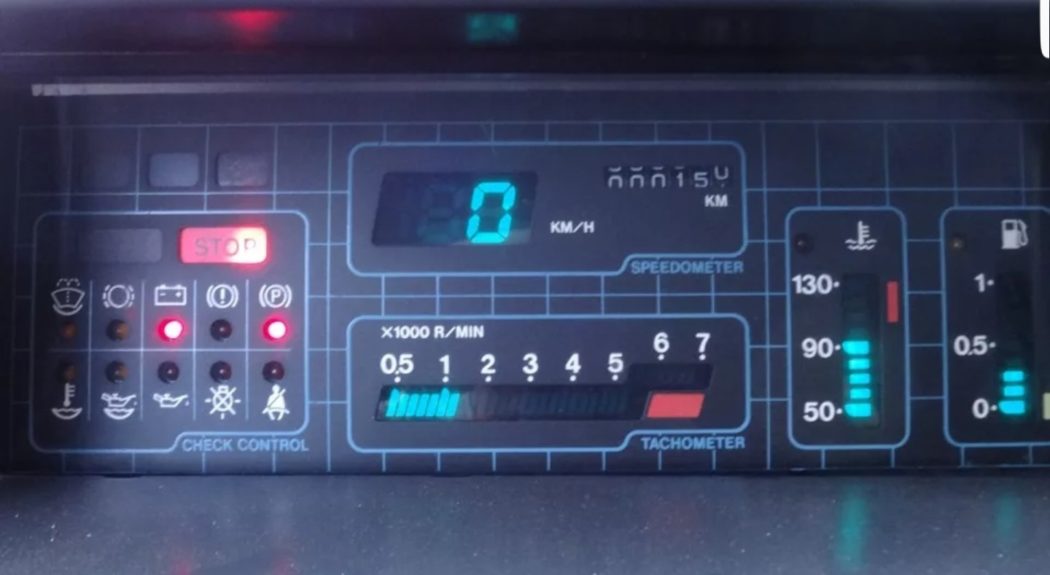

Ниже приведена панель приборов ВАЗ 2109 высокого типа с электронной подсветкой. Актуальна как для инжекторов, так и карбюраторов. Расшифровка схемы и комбинации согласно инструкции вы найдете далее.
Значок | Обозначение |
42 | Спидометр, на котором отображается скорость автомобиля. |
43 | Одометр, фиксирующий пробег транспортного средства. |
44 | Датчик измерения уровня топлива в баке. |
45 | Сигнал оповещения автомобилиста о необходимости остановки и устранения неисправности. |
46 | Лампа тестирования. |
47 | Сигнал оповещения автомобилиста о необходимости остановки и устранения неисправности. |
48 | Лампа предупреждения водителя о неисправности в работе сигнальных фонарей. |
49 | Датчик, оповещающий водителя о недостатке антифриза в системе охлаждения. |
50 | Индикатор, свидетельствующий об износе тормозных колодок на передних колесах. |
51 | Лампочка загорается для предупреждения автомобилиста о нехватке жидкости в бачке омывателя лобового и заднего стекол. |
52 | Индикатор нехватки давления моторной жидкости в картере. |
53 | Регулятор производит замер уровня температуры антифриза в системе охлаждения и выдает эти данные на электронный щиток с подсветкой. |
54 | Этот значок на высокой комбинации щитка — тахометр, демонстрирующий уровень оборотов двигателя авто. |
55 | Дополнительное гнездо. |
56 | Кнопка, предназначенная для сброса суточного пробега. |
57 | Лампа, загорающаяся при включении фар освещения авто. |
58 | Датчик фиксации суточного пробега. |
59 | Диодная лампа, включающаяся при активации габаритных огней. |
60 | Датчик, предупреждающий водителя о незакрытой двери. |
61 | Лампа оповещения водителя о том, что он едет без пристегнутых ремней безопасности. |
62 | Диод, свидетельствующий о включении левого поворотника. |
63 | Данный элемент комбинации электронного щитка с подсветкой говорит об уровне заряда в системе. |
64 | Диод, свидетельствующий о включении правого поворотника. |
65 | Лампа включается при недостаточном давлении моторной жидкости в системе. |
66 | Диод включается в том случае, если уровень топлива в баке критический. |
67 | Лампа включения подсоса, встречается только в карбюраторных авто. |
68 | Этот элемент активируется при необходимости диагностики мотора авто. |
69 | Лампочка включения ручного тормоза. |
«Европанель»
Теперь перейдем к рассмотрению комбинации электронного щитка приборов типа Европанель с подсветкой. Сразу же следует отметить, что приведенное ниже описание компонентов практически аналогично электронному щитку низкого типа.
Значок | Назначение |
42 | Обозначает, какой включен поворотник. Индикатор перестает работать после того, как руль провернут в необходимую сторону. |
43 | Световая лампа европанели активирующая при включении габаритных огней. |
44 | Загорается при включении задних ПТФ — противотуманных фар. |
45 | Лампа активации фонарей дальнего освещения. |
46 | Данный элемент схемы оповещает автомобилиста о работе системы обогрева заднего стекла. |
47 | Сигнал оповещения автомобилиста о необходимости остановки и устранения неисправности. |
48 | Спидометр, на котором отображается скорость транспортного средства во время езды. |
49 | Счетчик, фиксирующий суточный пробег транспортного средства. |
50 | Этот компонент схемы предназначен для оповещения автолюбителя об уровне температуре антифриза в системе охлаждения. |
51 | Датчик схемы, фиксирующий уровень напряжения в бортовой сети транспортного средства. |
52 | Значок, загорающийся при слишком малом давлении моторной жидкости в системе. |
53 | Лампочка активации аварийной сигнализации. |
54 | Диод загорается в том случае, если состояние тормозной системы аварийное и необходимо уделить внимание ее диагностике. |
55 | Значок включения подсоса карбюраторного двигателя. |
56 | Включение ручного тормоза. |
57 | Этот элемент на схеме загорается при слишком низком заряде аккумуляторной батареи авто. Чтобы не возникло проблем с запуском двигателя, АКБ лучше дозарядить. |
58 | Счетчик полного пробега автомобиля в километрах. |
59 | Эконометр, стрелка на котором поднимается при нажатии на педаль газа. Эконометр позволяет незначительно сэкономить топливо транспортного средства. |
60 | Линия на схеме, заходить за которую не рекомендуется. Диодная лампа активируется при критически низком уровне бензина в баке. Чтобы не остановиться в дороге, следует долить топлива. |
61 | Датчик измерения уровня топлива в баке. |
Возможные неисправности
Какие неисправности характерны для приборных панелей автомобилей ВАЗ?
- Не работает спидометр. Причин тому может быть несколько — обрыв тросика, его некорректная установка или износ гнезда. Необходимо попробовать отсоединить трос и подсоединить заново.
- Не работает одометр, фиксирующий пробег транспортного средства. Обычно эта проблема решается путем замены устройства.
- Не загорается тот или иной индикатор. Возможно, сам датчик вышел из строя либо перегорела лампочка.
- Не работает подсветка приборного щитка. Обычно это связано с перегоранием лампочек или плохими контактами. Также проблемы могут быть в электроцепи, но это случается редко.
- Датчик охлаждающей жидкости или уровня масла выдает неверную информацию. К примеру, водителя предупреждают о недостатке уровня моторной жидкости или кипении хладагента в расширительном бачке, а по факту с этими параметрами все в норме. Проблема обычно решается путем замены датчиков.
Инструкция по монтажу и ремонту
Если вы столкнулись с проблемой выхода из строя приборной панели транспортного средства ВАЗ 2109, то наиболее оптимальным вариантом будет замена щитка своими руками. Чтобы правильно произвести замену, вам потребуется инструкция по демонтажу и установке щитка, которая приведена ниже.
Для выполнения этих действий вам потребуется только отвертки — с плоским и крестовым наконечником. Инструкция приведена на примере низкого щитка, но в целом она идентичная и для остальных вариантов приборных щитков. Не забудьте отключить аккумулятор!
Инструкция:
- В первую очередь необходимо обесточить систему, для этого отсоедините клеммы от аккумуляторной батареи.
- С помощью крестовой отвертки открутите пластиковую облицовку вокруг руля. Его можно и не снимать, но это желательно сделать для большего удобства.
- Также можно отсоединить подрулевые переключатели — для этого просто отключается жгут проводов.
- Используя крестовую отвертку, выкрутите два небольших винтика фиксации козырька приборной панели, демонтируйте этот элемент.
- После этих действий можно сжать пружинки и извлечь электронный щиток из центральной консоли.
- Следующим этапом будет отсоединение тросика спидометра. Необходимо быть наиболее аккуратным при демонтаже, чтобы не повредить трос, особенно, если он старый. В противном случае необходимо будет произвести его замену.
- Далее, отключите белый выход и демонтируйте шланг эконометра.
- Затем от спидометра следует отсоединить тросик сброса данных суточного пробега авто.
- Завершающим этапом будет отсоединение красного разъема и демонтаж самого щитка. Производится замена и установка новой панели, после чего дальнейшая сборка осуществляется в обратном порядке.
Как видите, процедура замены щитка приборов не особо сложная — достаточно все сделать в соответствии с инструкцией и проблем в дальнейшей эксплуатации устройства не возникнет.
