Системы питания современных автомобилей с каждым годом становятся все более сложными, но простой, доступный и надежный карбюратор еще долго будет служить владельцам старых авто. Сейчас карбюраторные автомобили уже давно не выпускаются. Но от этого не отпадает необходимость обслуживания таких машин.

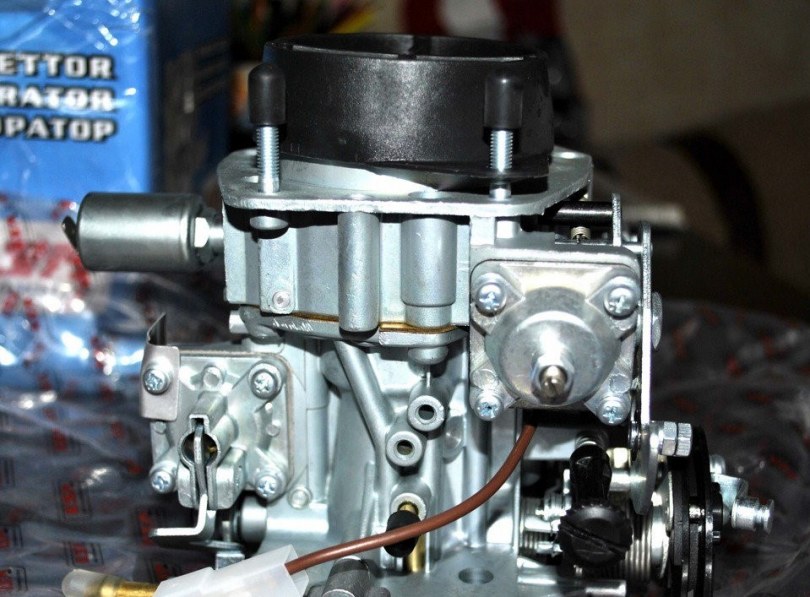

Например, карбюратор «Солекс» 21073 производства Димитровского автоагрегатного завода все еще изготавливается и успешно работает в системах питания двигателей классических моделей ВАЗ, а также переднеприводных ВАЗ 2108, 2109. Также его можно встретить на ранних моделях «десятого семейства».
Несмотря на простоту, данный элемент пользуется спросом и популярностью среди автолюбителей. Не только на «Ниву» устанавливали «Солекс» 21073.
Карбюратор «Солекс»: модификации
Базовую конструкцию этих устройств разработали инженеры французской фирмы Soleks.
На Димитровградском заводе позже получили лицензию на производство, и все прочие модификации делались силами специалистов здесь же. На ДААЗе был разработан популярный «Солекс 21073». Отзывы о нем только положительные. Механизм легко поддается настройке и отличается высокой надежностью. ДААЗ-2108 предназначен для работы с мотором объемом 1,3 л для ВАЗ 2108 и 2109.
«Солекс» 21083 был доработан для 1,5-литровых силовых агрегатов. Этими же механизмами были укомплектованы модели из первых партий ВАЗ 2110 с системой зажигания на основе микропроцессора. На классических моделях ВАЗ устанавливались «Солекс» 21053-1107010. Модели ВАЗ «Нива» комплектовались механизмом «Солекс» 21073-1107010. Сейчас его сменил инжектор.
Устройство
Карбюратор «Солекс» 21073 относится к типу эмульсионных. Модификации его изначально устанавливали на моторы с бесконтактным зажиганием. Устройство отличается наличием двух камер, оснащенных дроссельными заслонками, а также дозировочными системами. Также в устройстве есть переходные системы для первой и для второй камеры. Имеется система холостого хода, однако только для первой камеры.
Механизм представляет собой две половины. Нижняя — более массивная — и верхняя. Данная половина – это непосредственно сам корпус устройства, а верхняя часть является для карбюратора крышкой. Внизу каждой из камер имеются заслонки поворотного типа с механическим видом привода. Вверху в первой камере карбюратора расположена заслонка для подачи воздуха. Она необходима для осуществления запуска еще непрогретого силового агрегата. Эта деталь приводится в действие тросиком, который уходит в салон и соединен с рычажком, отвечающим за подсос и с пусковой вакуумной системой.
Принцип действия
Работает «Солекс 21073» следующим образом. Бензин попадет в поплавковую камеру при помощи впускного штуцера – топливо также проходит через фильтр-сетку, где очищается, и идет через игольчатый клапан. Камера с поплавком двухсекционная, а секции между собой соединены. В них будет одинаковое количество бензина. Такая конструкция позволяет значительно снизить влияние наклонов кузова на уровень топлива в данной камере.
Тем самым обеспечивается более стабильная работа двигателя. По мере того как камера наполнится, поплавок, прижимая часть игольчатого клапана, перекрывает доступ горючего в камеру. Так поддерживается постоянный уровень бензина в механизме. Далее из поплавковой камеры бензин сквозь жиклеры попадает в смесительные колодцы. В эти же колодцы через специальные отверстия в эмульсионных трубках или воздушных жиклерах попадает воздух. Далее в них бензин и воздух смешивается. В результате образуется топливная смесь.
Она попадет в малые, а также в большие диффузоры устройства. Это главная дозирующая камера. В зависимости от режима работы двигателя, в карбюраторе могут запускаться те или иные механизмы и системы. Когда владелец пытается запустить двигатель «на холодную», чтобы обогатить топливную смесь, в дело вступает пусковое устройство. Его водитель запускает из салона – это подсос.
Когда ручка вытянута максимально, воздушная заслонка первой камеры полностью закрыта. Вместе с этим дроссельная заслонка в первой камере открывается на расстояние пускового зазора. Он настраивается при помощи регулировочного винта на карбюраторе «Солекс». Регулировка зазора позволит настроить обороты в режиме холостого хода.
Пусковая система
Данный механизм представляет собой специальную полость, которая соединяется с впускным коллектором. Также в устройстве есть диафрагма и шток, который связан с воздушной заслонкой. После того как мотор будет запущен, во впускном коллекторе возникает разрежение. Оно воздействует на шток диафрагмы, открывая тем самым воздушную заслонку. Если рукоятку подсоса вернуть в обычное положение, это приведет к уменьшению пусковых зазоров.
Параметры зазоров зависят от геометрических характеристик рычага и никак не настраиваются. Что касается дроссельной заслонки второй камеры, то, когда подсос вытянут, она находится в заблокированном состоянии.
Система холостого хода
Этот узел необходим для того, чтобы снабжать камеры сгорания горючей смесью на самых минимальных оборотах. Благодаря данной системе силовой агрегат не заглохнет, когда нагрузки нет. Горючее в систему попадет по основному жиклеру в первую камеру. Через жиклер ХХ, где затем смешается с кислородом, топливо попадает в систему через воздушный клапан. Данный механизм позволяет обеспечить устойчивую работу двигателя на холостых оборотах без нагрузки.
Далее горючая смесь попадет в первую камеру через специальный канал, расположенный под дроссельной заслонкой. Топливный механизм, ведущий к выпускному отверстию ХХ, закрыт винтом качества. Это регулировочный винт, которым можно регулировать и изменять характеристики карбюратора. Работу мотора в режиме холостого хода на механизме «Солекс 21073» настраивают также этим элементом. За счет него определяется величина зазора дроссельной заслонки первой камеры в режиме ХХ.
Другие узлы карбюратора
Также в устройстве механизма имеется ускорительный насос и экономайзер. Эти узлы предназначены для топливной смеси двигателя, когда он работает в нагруженных режимах.
Настройка уровня в поплавковой камере
Итак, мы рассмотрели устройство «Солекс». Регулировка карбюратора поможет выставить оптимальный режим, когда двигатель будет работать максимально эффективно и при этом расход топлива не будет слишком высоким. Для начала необходимо завести и немного прогреть мотор. Затем демонтируют топливный шланг и крышку карбюратора. После отсоединяют трос подсоса и скручивают крышку с устройства.
Ее необходимо снимать максимально ровно и аккуратно, чтобы не повредить поплавок. Затем линейкой либо штангенциркулем измеряют расстояние в каждой из камер. Мерять нужно от привалочных плоскостей до кромки бензина. Этот размер должен составить около 24 мм. Если оно больше или меньше, тогда параметр регулируют при помощи подгибания поплавка. Затем устройство снова собирается, заводят двигатель и прогревают его.
Настройка холостого хода
Многие автовладельцы, а именно начинающие, чаще всего покупают старые автомобили и не знают, как настроить карбюратор правильно. В результате – потери мощности, большой расход топлива, плавающие обороты и другие проблемы. После того как регулировка уровня успешно закончена, настраивают холостой ход. Перед этим рекомендуется заглушить двигатель. Для работы понадобится отвертка с плоским жалом и время. На подошве механизма имеется отверстие. В нем расположен винт, отвечающий за качество смеси. Его вкручивают до упора. Однако не стоит сильно усердствовать.
Затем от самого крайнего положения винт откручивают на пять оборотов. Далее двигатель заводят без подсоса. Откручивают винт качества — карбюратор 21073 будет регулировать обороты мотора. Затем элемент снова вкручивают. Необходимо вращать до тех пор, пока работа силового агрегата станет максимально устойчивой. Вращают винт медленно. Когда работа мотора станет спокойней, его выкручивают не более чем на один оборот. В результате холостые обороты составят около 900. Но если двигатель глохнет, их слегка увеличивают.
Заключение
Это самые главные правила того, как настроить карбюратор «Солекс» (на «Ниву» он идет или на «семерку», не имеет значения). Настройка позволяет улучшить работу мотора, стабилизировать холостые обороты. Данный карбюратор хорош тем, что его можно настроить при минимальном наборе инструментов в любых условиях. Но время идет вперед, и автомобилей с таким типом системы питания становится все меньше.
