В современном автомобиле установлен ЭБУ, который управляет основными системами автомобиля, получая информацию с различных датчиков. В статье разбирается, где находится на ВАЗ 2109 датчик давления масла (ДДМ) и датчик уровня масла, их назначение, особенности диагностики, дается инструкция по замене этих устройств.
Что нужно знать о ДДМ?
Если загорается индикатор, сигнализирующий о низком давлении масла, то это не всегда означает, что недостаточно смазки в системе. Возможно, что неисправен ДДМ. Для того чтобы найти истинную причину, нужно знать, что собой представляет устройство, как его можно проверить.
Предназначение и местонахождение

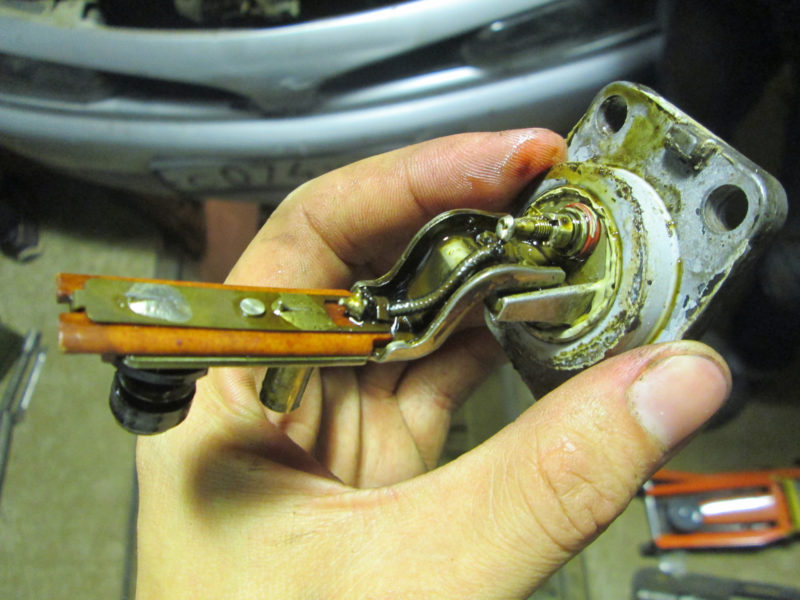

ДДМ состоит из корпуса, мембраны и передающего устройства. Мембрана деформируется, когда на нее начинает давить масло. Деформация мембраны отражается на реостате, у которого меняется сопротивление. ЭБУ фиксирует изменения и отражает их благодаря индикатору на панели приборов. Находится контроллер на ВАЗ 2109 под масляным фильтром на головке блока цилиндров с той стороны, где расположен карбюратор.
Особенности диагностики
Прежде чем проводить диагностику ДДМ, следует проверить уровень масла в системе с помощью специального щупа и масляный фильтр.
Один из самых простых способов диагностики – это проверить наличие давления в смазочной системе. Для этого нужно выкрутить ДДМ из гнезда и провернуть вручную несколько раз коленчатый вал. Если из гнезда польется или выплеснется смазка, а контрольная лампочка продолжает гореть, это значит, что давление в порядке и причина неисправности в контроллере.
Далее следует подвергнуть визуальному осмотру сам прибор. Если не выявлено механических повреждений, его нужно очистить бензином и вкрутить на старое место. Если после этого лампочка не гаснет, это говорит о том, что прибор сломан и подлежит замене.
Для второго способа проверки необходим манометр. С прогретого двигателя снимается контроллер и вкручивается в манометр, на его место вкручивается переходник от манометра. Контрольный светодиод подключается к плюсовой клемме аккумулятора и контактам контроллера. Затем запущенный мотор должен плавно набирать обороты, пока манометр не будет показывать значение 1,2-1,6 бар. Если контроллер исправен, светодиод погаснет. В противном случае прибор неисправен.
Инструкция по замене
Для проведения замены ДДМ на ВАЗ 2109 понадобится только один ключ на «21» и новый прибор (автор видео — Авто_Ремонт).
Процедура состоит из последовательности шагов:
- Начинать работы нужно с отключения минусовой клеммы аккумулятора.
- Далее от контроллера давления смазки нужно отключить питающий провод.
- Затем ключом на «21» нужно выкрутить неисправный прибор.
- Для уплотнения в гнездо датчика помещается алюминиевая фольга, имеющая форму кольца.
- Теперь вкручивается новое устройство.
- Остается присоединить провод, и на этом процедура окончена.
Таким образом, ничего сложного в замене нет, больше времени уходит на диагностику.
Как заменить датчика уровня масла на ВАЗ 2108-ВАЗ 21099?
Снятие:
- В начале обесточьте аккумулятор, ослабив для этого при помощи гаечного ключа гайку, которая крепит клему «-», а после ослабления скиньте клему «-», с батареи. (Как ослабить гайку крепления клемы «-», и после чего скинуть эту клемму с аккумуляторной батареи, см. на нашем сайте в статье: «Замена аккумулятора», пункт «1»)
- Далее переберитесь к датчику который замеряет уровень масла, и после чего рукой отсоедините от него, колодку с проводами.
- После того как колодка будет отсоединена, воспользуйтесь гаечным ключом, и с его помощью полностью выверните один единственный болт, который крепит датчик.
- И под завершение операции, аккуратно извлеките датчик из отверстия в картере двигателя.
Установка:
- Сперва установите новый датчик, в отверстие картера двигателя, и после чего заверните один единственный болт его крепления.
- Затем подсоедините колодку проводов, к этому датчику.
- А в завершение операции, установите на ваш аккумулятор клему «-», воспользовавшись всё той же статьей, в которой описывается «Замена аккумулятора».
Все владельцы машины ВАЗ-2109 должны следить за давлением масла, чтобы нормально работал двигатель внутреннего сгорания. ДДМ – это прибор, контролирующий уровень масла в двигателе. Когда давление масла отсутствует, то горит красная лампочка индикатора, которая располагается в салоне автомобиля на щетке прибора. Где же находится такой датчик? Его место – в моторном отсеке двигателя. Смазка двигателя и датчик давления не зависят от того, установлен в двигателе карбюратор или инжектор.
