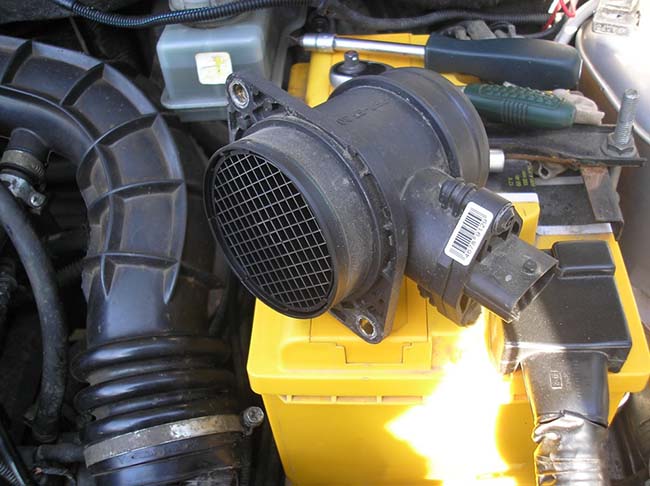

ДМРВ — это датчик массового расхода воздуха. Он служит для определения количество воздуха, идущего на заполнение цилиндров при работе двигателя. Датчик установлен во впускном тракте после воздушного фильтра и является одним из главных при работе системы впрыска.
Как работает датчика расхода воздуха? В двигатель приблизительно должно попадать за один такт 1 часть топлива и 14 частей воздуха, тогда мотор будет работать в оптимальном режиме. Если нарушить это взаимоотношение, будет или уменьшение мощности двигателя или перерасход топлива.
Принцип работы и обслуживание ДМРВ
Датчик состоит из провода из платины диаметром 70 мкм, установленного в измерительной трубке, расположенной перед дроссельной заслонкой. Работа датчика массового расхода воздуха основана на принципе постоянства температуры.
При эксплуатации платиновый провод ДМВР неизбежно загрязняется. Для предотвращения загрязнения после выключения двигателя провод в течение 1с накаляется до температуры 1000 С. При этом вся налипшая на него грязь сгорает. Этот процесс контролируется электронным блоком управления.
Для корректной работы двигателя внутреннего сгорания необходимо образование топливовоздушной смеси. От правильной пропорции ее компонентов зависит весь процесс сгорания топлива. За поступление воздуха в мотор отвечает датчик, о котором мы расскажем ниже.
Как расшифровывается ДМРВ?
Расшифровка аббревиатуры: датчик массового расхода воздуха. Это важный прибор, находящийся во впускном тракте между впуском силового агрегата и воздушным фильтром.
За что отвечает ДМРВ и для чего он нужен?
Основная задача датчика — информирование электронного блока управления о том, какое количество воздуха перемещается в камеру сгорания мотора. В отличие от карбюраторного мотора, где формирование рабочей смеси происходит в карбюраторе, инжекторный силовой агрегат производит ее в цилиндрах. В инжекторе всасывание воздушной массы происходит путём разряжения, а впрыск бензина — при помощи форсунок.
Впрыск производится определенными дозами. Датчики передают информацию на электронный блок управления, который делит впрыск на порции. Доза горючего зависит от скорости вращения коленчатого вала, его положения и количества воздушной массы, которая перемещается в цилиндры. Прибор ДМРВ помогает электронике уравновесить топливную смесь, обеспечивая нормальную работу двигательной системы.
Устройство датчика массового расхода воздуха
Устройство ДМРВ предполагает наличие таких элементов:
- корпус;
- соединение;
- горячий провод;
- холодный провод;
- экран.
Воздушная смесь проникает в цилиндры по патрубку через фильтрующую систему. Датчик Maf монтирован в корпус фильтра и присоединен к патрубку. Все стыковки полностью герметичны, что делает невозможным проход воздуха, поэтому датчик безошибочно определяет объем чистой воздушной массы из фильтра. Информация об этом отправляется на ЭБУ.
Основная деталь датчика — канал для прохода воздуха. Она сделана из пластика, внутри расположен тонкий (70 мкм) провод из платины. Когда двигатель начинает работать, происходит накаливание проводка — он нагревается до 100 градусов.
Конструкция прибора проста. Объём прошедшего сквозь трубку воздуха определяется степенью нагрева платинового провода. Все расчеты производятся в ЭБУ. В конструкцию входят также резисторы — они нужны, чтобы поправлять и стабилизировать величину силы тока. Из-за присутствия в конструкции расходомера платиновой нити его почти невозможно отремонтировать. Этот фактор влияет и на его немаленькую цену — около 2 000 руб.
Как работает ДМРВ?
Когда включается двигатель, платиновый провод нагревается. Он размещен точно в середине выполненного из пластика канала и является плечом резисторного моста. Напряжение тока в цепи все время на одном уровне, поэтому температура неизменна. Водитель нажимает на педаль газа — происходит открытие заслонки дросселя, воздушная масса начинает поступать в топливную систему.
Воздух остужает платиновую нить, ее сопротивление падает. Электроника берет данные изменения на заметку и увеличивает силу тока для нагрева проволоки до определенного значения. Когда температура стабилизируется, вся система приходит в состояние сбалансированности — соотношение температуры провода и его сопротивления благоприятно.
Изменения проходящего по проводку тока находятся в диапазоне 500-1200 мкА. Калибровочный резистор пересылает сигнал ЭБУ, который в свою очередь определяет, сколько нужно смеси по топливной карте.
Принцип работы датчика массового расхода воздуха можно рассмотреть на простом примере. Автомобиль выезжает на трассу и увеличивает скорость. Топливо поступает в большем объеме, а от объёма поступающего топлива зависит и необходимый объем воздушной массы. Чем больше топлива, тем больше нужно воздуха.
Фильтр необходим для очистки воздуха от посторонних частиц. При сбросе скорости объём воздуха тоже должен снижаться, иначе двигатель остановится.
Виды ДМРВ
Работа первых расходомеров основывалась на принципе смены сопротивляемости резистора. Находящаяся в корпусе прибора пластина изгибалась под воздушным потоком. Все просто: чем больше воздуха, тем сильнее гнется пластина. Сопротивление резистора меняется, ЭБУ получает информацию об объеме воздушной массы.
В популярных расходомерах используют 2 нити из платины — рабочий провод и контрольный провод. Они нагреваются до одинаковой температуры. Во время работы двигателя происходит обдувание рабочего провода воздухом. Чтобы температура нагрева была идентичной температуре контрольного провода, автоматическая система увеличивает на ней напряжение. Объем воздушной массы определяется разностью тока, проходящего через рабочий провод.
В современных расходомерах применяют также кремневые пластины, на которые платина нанесена способом напыления. Эта пластина и есть измеритель.
Признаки неисправности и последствия поломки расходомера
Судить о неисправности прибора можно по следующим признакам:
- машину трудно заводить;
- горит «Check Engine»;
- топливо расходуется в большем объеме;
- динамика увеличения скоростного режима ухудшилась;
- плавающие обороты на холостом ходу.
Расходомеры обеспечивают образование качественной смеси. Если устройство перестанет работать корректно, мотор утратит мощность, ходовые характеристики уменьшатся. Если датчик полностью выйдет из строя, двигатель не заведется.
Нужно периодически проводить диагностику воздушного фильтра. Именно от его состояния зависит качество работы датчика расхода воздуха. Не забывайте и про состояние поршневой системы. Если случится выброс рабочей смеси в дроссель, поломка расходомера неизбежна.
