Лямбда — зонд порогового типа действует по принципу гальванического элемента/твердооксидного топливного элемента с твердым электролитом в виде керамики из диоксида циркония (ZrO2).
Керамика легирована оксидом иттрия, а поверх неё напылены токопроводящие пористые электроды из платины, одновременно являющейся катализатором окислительно-восстановительных реакций. Один из электродов омывается горячими выхлопными газами (внешняя сторона датчика), а второй — воздухом из атмосферы (внутренняя сторона датчика).
Эффективное измерение состава отработавших газов лямбда-зонд обеспечивает после разогрева до определенной температуры выше 300°C. Только в таких условиях циркониевый электролит приобретает проводимость, а гальваническая ячейка начинает работать.
Для работы датчика атмосферный кислород нужен в очень небольшом количестве, поэтому, в целом герметичный для воды, датчик делается таким образом, чтобы кислород немного попадал внутрь со стороны проводки.
Если при работе двигателя и датчика ионы свободного кислорода присутствуют лишь с внутренней стороны элемента, то есть имеется лишь атмосферный кислород, то разогретая ячейка самостоятельно начинает генерировать ЭДС, а значит, на блок управления с датчика начинает поступать электрический ток с определённым напряжением. Это означает для ЭБУ автомобиля, что смесь была «богатой». На практике этому соответствует примерно 0,8-0,9 вольт.
Если свободный кислород появляется в составе выхлопа с внешней стороны датчика, то выработка ЭДС снижается, а если кислорода достаточно много, то полностью прекращается, то есть кислород из выхлопа блокирует работу ячейки. Это означает для ЭБУ, что смесь была «бедной».
На практике этому соответствует примерно 0,1-0,2 вольт. Если ЭДС стремится к нулю, то это означает что смесь абсолютно бедная, например в двигатель не поступает топливо. Напряжение с датчика 0,45 вольт считается оптимальным, и свидетельствует, что сжигаемая смесь обладает стехиометрическим соотношением топлива и воздуха.
Конструктивно, датчики делятся по числу проводов и наличию подогревательного элемента. Датчики без нагревательного элемента используют 1 или 2 провода, с нагревательным элементом — 3 или 4 провода. Первое поколение датчиков разогревалось лишь от выхлопных газов, поэтому начинало давать сигнал сравнительно поздно после старта двигателя.
Появившиеся позже датчики с нагревательным элементом стали выводить датчик в рабочее состояние очень быстро, что отвечало возросшим требованиям экологии, а также позволяло использовать датчик, когда температуры выхлопных газов оказывалось недостаточно.
В начале работы, после запуска мотора, лямбда-зонд не выдаёт показаний, и ЭБУ вынужден использовать только карты впрыска, прописанные в нём. Это режим работы без обратной связи, и коррекции топливной смеси по лямбда-зонду в этом режиме нет. Когда с датчика появляется сигнал, то ЭБУ автомобиля переходит в режим работы с обратной связью, при котором исходные топливные карты корректируются с учётом показаний с лямбда-зонда в режиме реального времени.
Сигнал используется системой управления для поддержания оптимального (стехиометрического, около 14,7:1) соотношения воздушно-топливной смеси.
- λ=1 — стехиометрическая (теоретически идеальная) смесь;
- λ>1 — бедная смесь;
- λ [неизвестный термин] в катализаторе, для более точного регулирования может использоваться и второй лямбда-зонд, расположенный за катализатором или внутри него.
На автомобилях с электронным зажиганием для ограничения выброса вредных веществ в атмосферу устанавливают лямбда зонд, который реагирует на содержание углекислоты и других опасных примесей. Свое название этот элемент получил по букве греческого алфавита, которая выбрана для обозначения коэффициента избытка воздуха в топливовоздушной смеси.
Устанавливают кислородный датчик в магистрали выхлопа. Зная, что такое лямбда зонд в автомобиле и как он устроен, можно выбрать оптимальное решение при обнаружении неполадок.
Что это такое?
Назначение лямбда-зонда — контроль уровня вредных примесей в выхлопных газах. Этот элемент позволяет поддерживать содержание углекислоты в пределах 0,2 – 0,3 %. Основная функция — подача электрического сигнала в электронный блок управления силового агрегата. Это единственное, на что влияет лямбда зонд, но роль датчика нельзя преуменьшать.
Установкой кислородных датчиков в выхлопной трубе нового автомобиля занимается производитель. В дальнейшем при эксплуатации машины рекомендуются визуальная проверка и компьютерное тестирование лямбда-зонда не реже одного раза в год или после 10 – 15 тыс. км пробега. Если компонент будет поврежден или изношен, то придется его заменить. Если не получается замерить содержание кислорода, это может стать причиной поломки двигателя.
Устройство и принцип работы

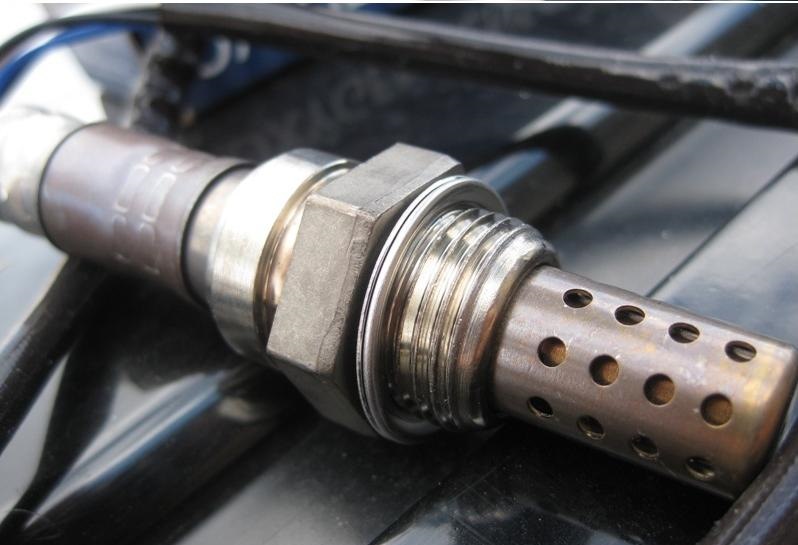

Лямбда зонд представляет собой обычный электрический элемент, через который проходят выхлопные газы. Устройство датчика кислорода предполагает наличие внутри корпуса токопроводящего элемента, электродов, сигнального контакта и заземления. Выходной электрический сигнал формируется при изменении напряжения в зависимости от состава выхлопного потока.
Работа датчика основана на принципе сравнения уровня кислорода в отработавших газах и атмосферном воздухе. Установка внутри трубы до и после каталитического нейтрализатора полностью исключает попадание вредных веществ за пределы системы. Электрическая схема в устройстве такого датчика кислорода задействуется только после разогрева до температуры 300 – 400 ºC, что необходимо для появления электропроводимости твердого электролита.
Принцип работы лямбда зонда позволяет выявить даже малейшее превышение норм по опасным веществам. Но даже при заправке горючего высокого качества с минимальным содержанием примесей через 100 – 150 тыс. км пробега датчики кислорода, а часто и катализаторы (нейтрализаторы), приходится менять.
Виды
Независимо от того, как работает датчик кислорода и в какой части системы он установлен, для получения электрического сигнала о составе выброса внутри предусмотрен твердый электролитический элемент.
В зависимости от типа этого компонента различают следующие виды зондов:
- циркониево-оксидные, способные определить количество воздуха в топливе в относительной величине (больше/меньше);
- датчики с высокой чувствительностью, способные точно определить соотношение компонентов топливной смеси (Denso);
- титановые, которые работают без доступа атмосферного кислорода.
На автомобили устанавливают датчики, предназначенные для конкретной марки или модели, а также изделия универсальной конструкции. Последние не комплектуют оригинальным разъемом – его, увы, приходится искать отдельно.
Информацию о составе выхлопа на контроллер подают и датчики других видов, которые отличаются количеством контактов (1- 6), способом установки (резьба/фланец), а также узко- или широкополосные модели по диапазону измерения (до коэффициента 1,6). Все варианты подключаются и работают по аналогичной схеме с передачей сигнала в ЭБУ для корректировки состава топливовоздушной смеси и объема впрыска топлива.
Причины неисправностей и способы их устранения
Датчики содержания кислорода в топливовоздушной смеси со временем выходят из строя, что можно определить по нестабильной работе двигателя и увеличенному расходу горючего. Причины неисправности лямбда — это заправка топлива низкого качества, неполадки системы приготовления и подачи горючего, попадание на датчик спецжидкостей.
Неполадки проявляются следующими признаками:
- резкий рост оборотов до максимальных значений и мгновенное отключение мотора;
- ухудшение качества подаваемой в цилиндры смеси, снижение полноты сгорания;
- колебания оборотов холостого хода;
- значительное снижение мощности при увеличении оборотов;
- сбои в работе электронных блоков из-за задержек в подаче сигналов с датчика;
- движение автомобиля рывками;
- появление в двигательном отсеке звуков, которые нехарактерны при нормальной работе мотора;
- поздний впрыск при нажатии педали.
Для восстановления работоспособности электроники и системы впрыска понадобится замена или правильная очистка лямбда зонда. При очистке нужно снять керамический наконечник и удалить загрязнения при помощи химических средств.
Заключение
Даже одна–две заправки топливом низкого качества могут стать причинами выхода из строя лямбда зонда. В таких случаях нарушается работа ЭБУ мотора, что и приводит к сбоям. Чтобы восстановить питание двигателя горючим и устранить неполадки, приходится заменять компонент, поскольку чистка считается малоэффективным способом.
