Автономный отопитель салона своими руками — пошаговая инструкция

Автономный отопитель салона Запчасти и автотовары

Давно известно, что комфортной температурой для водителя является диапазон от +21…23 градусов Цельсия. Низкие температуры отрицательно влияют на сосредоточенность и внимательность во время вождения, вызывая раздражительность. А на безопасность влияет езда с ограниченной видимостью из-за обледенелых окон.

Если вам хотя бы раз приходилось добираться до своего автомобиля на стоянке при сильных морозах или просто садиться в обледенелый салон авто, только покинув тёплое жилище, то вы не понаслышке знаете, что это чувство не из приятных. И как бы хотелось в этот момент согреться. Можно, конечно, побегать вокруг автомобиля или покидать снег, пока прогреется салон, но существуют и менее радикальные методы. Выход как всегда есть и давно уже известный среди автомобилистов — автономный отопитель салона, который с радостью подарит комфорт.

Автономный отопитель салона своими руками (12 вольт)

Рынок предлагает широкую гамму различных автономных печек разных типов и компоновок. Все они имеют свои плюсы и минусы. Но если же вы живёте по принципу Фердинанда Порше: «Если хочешь сделать что-то хорошо, сделай это сам», то информация в этой статье станет очень полезной для вас. Итак, сразу к делу.

Для того чтобы собрать автономный отопитель салона, не нужно изобретать велосипед. Достаточно ознакомиться с давно известными нам способами подогрева воздуха и адаптировать их к необходимым требованиям.

Начнём с того, что нам необходимы:

  1. Источник питания;
  2. Нагревательный элемент, который будет превращать поглощённую энергию в тепло;
  3. Вентилятор для создания потока тёплого воздуха;
  4. Механизм управления отопителя;
  5. Предохранитель.

В роли источника питания для 12 В отопителя возьмём аккумуляторную батарею (АКБ) и генератор автомобиля. Советуем обзавестись индикатором заряда АКБ, так как автономная печка будет выступать хорошим потребителем энергии.

Выбор нагревателя так же очевиден, как и в любом ТЭНе — нихромовая спираль. Из-за своих свойств нихром (сплав никеля и хрома) имеет высокое сопротивление, но всё же является проводником, поэтому при подаче электротока сильно нагревается.

Для создания потока воздуха нам послужит обычный кулер, например, с блока питания компьютера. Сам же корпус блока питания можно использовать как корпус печки. А размещённую на нём кнопку — как механизм управления отопителя (для правильной и безопасной работы нужно подключать через реле).

Схема подключения автономного отопителя должна обязательно разрываться предохранителем необходимого номинала. Чем ближе он будет расположен к АКБ, тем меньше вероятность повреждения электропроводки автомобиля в аварийных случаях.

С общей конструкцией мы разобрались. Но этого, как показывает практика, мало. Важно ещё подобрать сопротивления нагревательных элементов и схему их подключения, чтобы не допустить перегрузки бортовой электросети. Что, как следствие, приведёт к разряду АКБ. Постараемся подобрать оптимальный ток потребления. К примеру, для автомобиля Daewoo Lanos с генератором Bosh или Hella с зарядным током 85 А. Для такого источника питания потребляющий ток в 10–15 А будет практически незаметным.

Приступим к самой сборке. Весь автономный отопитель салона монтируем в корпус блока питания компьютера. Нихромовые спиральные нити крепим к керамической плитке с помощью болтов и гаек. При установке плитки в корпус главное обеспечить, чтобы поток воздуха проходил через нагревательный элемент, забирая его тепло.

Важно подбирать сечение проводов для подключения, учитывая расчётную силу тока. К примеру, для медного провода 10 А нужен 1 кв. мм сечения. Плавкий предохранитель подбирается также по расчётной силе тока.

Двенадцативольтный автономный отопитель салона, собранный своими руками, будет приносить в два раза больше удовольствия владельцу, так как он не только сделал свой автомобиль комфортней, а и сэкономил бюджет. Теперь вам не страшны любые морозы и страх того, что штатный обогреватель откажет в самый неподходящий момент. В случае выхода из строя обогрева заднего стекла его можно отогреть подобным отопителем. Всё же не забывайте утеплить свой автомобиль. Для этого нужно заменить старые уплотнители дверей, а также обработать автомобиль теплоизоляцией для того, чтобы он не отдавал драгоценное тепло в атмосферу.

Многочасовое ожидание в автомобиле в дорожной пробке или, чего хуже, ночевка в открытом поле на морозе неизбежно приводят к мысли, что автономный отопитель салона – отнюдь не блажь охотника-рыболова или атрибут дома на колесах профессионального водителя.

На холоде или небольшом морозе через каждый час прогреваем двигатель до более-менее комфортной температуры в 60-70 градусов. При -20 о С греть приходится каждые 35-40 минут на средних оборотах, чтобы не умер аккумулятор. Если на печке была установлена дополнительная электропомпа, используем прогретый мотор, как автономный источник тепла. В зависимости от уровня утепления салона и температуры воздуха двигатель остывает за 2-3 часа, салон автомобиля – в два раза быстрее.

Через 6 часов ожидания есть риск остаться с пустым баком и разряженной батареей. В поисках защиты от надвигающегося холода водитель готов купить или изготовить автономный отопитель салона своими руками. Ситуация стимулирует задуматься о преимуществах дополнительного автономного отопителя салона автомобиля лучше всякой рекламы.

Стоит признать – стандартная комплектация и оснащение автомобиля не располагают к длительной стоянке на холоде. При покупке авто мало кто захочет тратиться на дополнительное оснащение машины потенциально ненужным агрегатом. Но реальность вносит свои коррективы. Штатный вариант обогрева салона хорош только в движении. Работа двигателя автомобиля в качестве отопителя салона неэффективна, 95% тепла вылетает в трубу.

Современные конструкции дополнительного отопителя салона для обогрева используют следующие варианты:

  • тепло потоков воздуха, обтекающих горячий теплообменник, нагреваемый пламенем внутреннего горелочного устройства, такой вариант именуется автономным воздушным отопителем салона автомобиля;
  • классический вариант – нагрев воздуха поверхностью теплообменника, через который помпой прокачивается дополнительное количество разогретого до относительно невысокой температуры теплоносителя;
  • нагрев с помощью электрической спирали из металлического сплава, керамического элемента или специальной металлизированной ткани из углеродного волокна.

Воздушный отопитель салона автомобиля

Является лидером в выборе профессиональных водителей. Затраты на приобретение и установку автономного воздушного отопителя примерно вдвое меньше стоимости топлива, использованного на прогревание салона в течение года эксплуатации тягача.

Устройство и конструкция воздушного автономного отопителя салона в общих чертах сродни примитивному пусковому подогревателю. В отличие от последнего, автономный отопитель использует для обогрева воздух, устанавливается непосредственно в кабине или салоне авто.

Тепло, образующееся при сгорании небольшого количества топлива в камере сгорания, передается через алюминиевый теплообменник воздушному потоку, нагнетаемому малошумным вентилятором в салон. Продукты сгорания выводятся по металлическому жаропрочному рукаву за пределы кабины. Топливо хранится в баке, расположенном, как правило, на задней стенке кабины тягача. В салоне устанавливается пульт управления и регулятор забора воздуха. В среднем автономный прибор потребляет 200 мл горючего в час при нагрузке на аккумулятор в 40-50Вт. Тепловая мощность колеблется от 2 до 7 квт/ч.

Современные магистральные грузовики и тяжелая строительная техника комплектуются дизельным автономным отопителем салона на 24 вольта, что связано с особенностью используемого топлива и напряжения бортовой сети. В американских тягачах используется напряжение питания легкового транспорта, поэтому устанавливается автономный отопитель салона дизельного питания на 12 вольт.

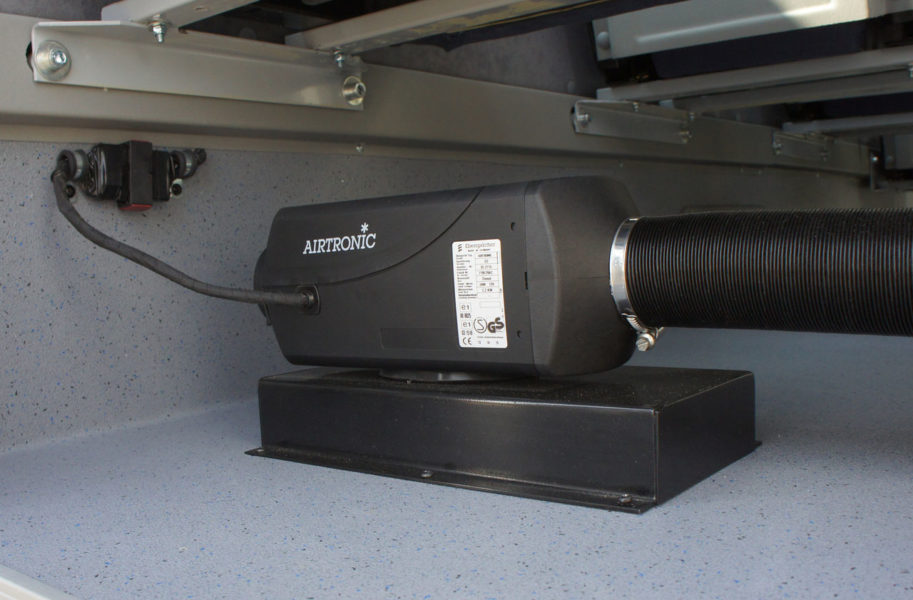

Наибольшим авторитетом и уважением пользуются дизельные автономные отопители салона автомобиля Airtronic (Eberspacher) и Air Top ST (Webasto). Немецкое качество, безотказность в работе и удобное управление соответствуют высоким ценам на продукцию.

Среди достоинств брендовых автономных отопителей:

  • высокое качество сборки;
  • наличие программируемых режимов работы;
  • возможность запуска на расстоянии от авто более чем на 1000 м.

Среди российских моделей стоит упомянуть о собственной разработке самарской фирмы «Теплостар» – автономном отопителе салона Планар. При невысокой стоимости он отличается неприхотливостью и надежностью. Использует дизельное топливо и управляется вручную с пульта в салоне авто. Модель отопителя «Планар -4Д», потребляя 0,12-0.4 литра дизеля в час, способна обогреть салон автобуса на 30 посадочных мест.

Газовый отопитель салона

Надо отметить, что у дизельных и бензиновых автономных отопителей салона существует серьезный конкурент – газовый отопитель салона автомобиля, использующий в качестве топлива природный газ или пропан-бутан.

Стоит отметить автономные устройства обогрева салона немецкого разработчика – компании Trumatic, чья продукция отличается:

  • самым тихим, практически беззвучным режимом работы,
  • высоким КПД – 97%;
  • полным отсутствием запаха продуктов сгорания, характерного для дизельного топлива.

Бензиновые автономные отопители нашли применение в основном для использования в условиях низких температур и сильных морозов северной климатической зоны.

Заключение

Итак, мы выяснили, что собой являет данный отопитель. Автономка — очень полезная вещь, особенно если вы часто эксплуатируете автомобиль зимой. Ее использование не требует работы двигателя и штатной печки. Оборудование полностью автономно. Установка «под ключ» в специализированных сервисах будет стоить порядка 50-70 тысяч рублей. Самый дешевый вариант — это «Планар» на 12 Вольт. Устройство подойдет для легковых авто и микроавтобусов.
