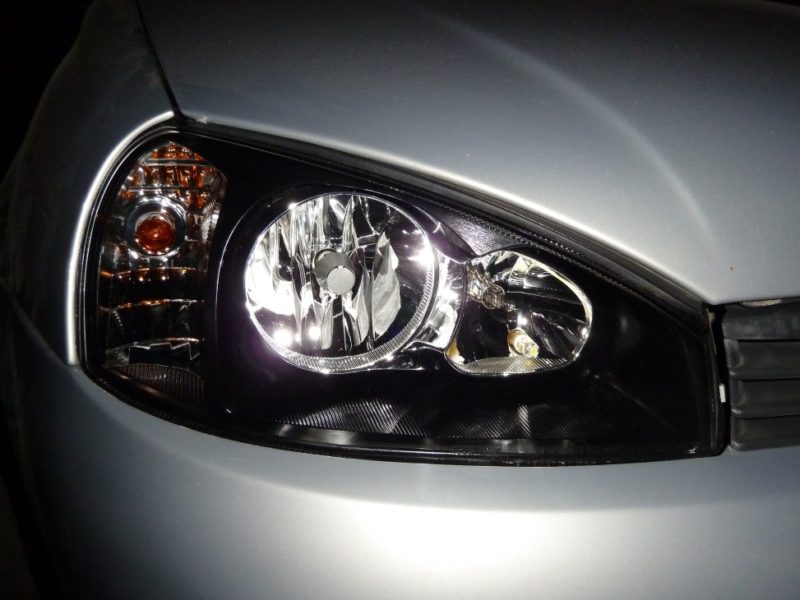

Многие владельцы отечественных автомобилей прибегают к тюнингу фар. С его помощью машина заметно выделяется на дороге, особенно в ночное время суток. Как сделать оптику авто более эффектной, рассмотрим на примере Лады Калины.
Монтаж ксеноновых би-линз
Для многих водителей совершенствование оптики ассоциируется с затемнением осветительных приборов авто. Но тонировка фар является далеко не единственным способом. Еще один не менее распространенный метод тюнинга – это установка ксенона. Выполнить подобную работу предлагают практически все мастерские. Однако далеко не каждый специалист способен правильно установить ксенон. Лучшее решение – это монтаж би-линз в оптику Лады своими руками.
Прежде, чем приступить к тюнингу, необходимо приобрести детали. Их нужно подбирать таким образом, чтобы элементы легко поместились в фарах автомобиля. К примеру, если купить комплект G5, то потом придется обрезать би-линзы, так как они будут упираться в фары машины. Стоимость комплекта самых дешевых (не китайских) деталей начинается от 4 тыс. рублей. В стандартный набор входят би-линзы и ксенон.
Как только вы приобрели детали для тюнинга, можно приступать к работе. Вначале разбираем фару Лады. С помощью напильника подрезаем посадочное место ксенона под конус. Таким образом, наша линза “войдет” в фару примерно на сантиметр. Саму деталь нам нужно закрепить с помощью гайки, идущей в комплекте. Прежде, чем сделать это, убираем колпачок, чтобы тот не закрывал лампы ближнего света Калины. Также потребуется немного увеличить отверстие для лампочки. После этого берем линзу и устанавливаем ее на место крепления лампочки.
После того, как вы произвели монтаж ксеноновых би-линз своими руками, потребуется заехать на стенд, чтобы отрегулировать осветительные приборы Лады, согласно ГОСТу. Регулировать ксенон можно таким же методом, как и штатную лампочку.
Не стоит также забывать, что за монтаж ксенона в нашей стране положен немалый штраф. Чтобы избавиться от этой головной боли, на Калину потребуется установить омыватели и автокорректор фар. Делать это лучше всего в мастерской, так как выполнение подобной операции требует наличия специального оборудования.
Изготовление и установка «ангельских глазок»
Еще одним популярным методом совершенствования оптики Калины является монтаж так называемых “ангельских глазок”. К сожалению, приобретение уже готовых приборов обойдется владельцу машины в приличные деньги. К тому же, в магазинах далеко не всегда можно найти детали для тюнинга нужных размеров. Именно поэтому народные умельцы успешно научились выполнять установку, а также своими руками изготавливают “глазки”.
Для того чтобы создать детали из светодиодов, нам понадобится:
- 2–3 листа плотного картона;
- компьютер с принтером и сканером;
- двухсторонний текстолит;
- гравер;
- паяльник;
- светодиодные ленты.
Имея все это оборудование, можем приступать к работе. Вначале на картоне создаем приблизительные образцы “глазок”, которые потом переносим на компьютер. Согласно размерам нашего отражателя, необходимо нарисовать печатные платы. Берем текстолит и изготавливаем платы точно по полученному рисунку. Используя гравер, обрабатываем образцы и получаем модели нужных нам размеров. При этом главное – это получить две полностью одинаковые модели “ангельских глазок”. Для этого необходимо как можно чаще сверять платы с фарами Калины.
После того, как мы получили два одинаковых образца нужных размеров, переходим к работе с паяльником. При этом лудим каждую из плат с обеих сторон. К задней части каждой из моделей припаиваем по резистору. Следующим этапом изготовления станет припаивание светодиодных лент. Делать это необходимо крайне аккуратно. От этого зависит, насколько ровным будет расположение светодиодов. По окончанию операции можно проверить работу “ангельских глазок”.
Когда вы убедились, что приборы работают, можно приступать к склеиванию колец. Это нужно делать таким образом, чтобы детали “встали” друг к другу торцами, но не один поверх другого. После высыхания деталей можно начинать их монтаж в фары Лады. Разбираем каждую из них и с помощью двухкомпонентного клея устанавливаем созданные нами изделия. Ждем окончательного высыхания клея и собираем фары в обратном порядке.
Чтобы изготовленные своими руками приборы начали работать, подключаем их к ближнему свету Калины или к автомобильным габаритам. Для этого нам понадобятся клеммы, термоусадка, реле на 5 контактов и провода. Работы по подключению проходят в стандартном порядке и отнимут не более 20 минут времени. Кроме того, потребуется «известить» об установке дополнительных световых приборов ЭБУ двигателя вашей Калины. Сделать это можно при помощи любого редактора прошивок блока.
Монтаж светодиодов в габариты Калины
Большинство владельцев модели Калина раздражает тусклый желтый цвет габаритов автомобиля. Решить эту проблему очень просто, а именно – можно установить светодиоды любого другого оттенка. Перед началом работы нужно приобрести диоды LED 9 или другие аналоги, имеющиеся в магазине. Главное – это купить детали без цоколя. Средняя стоимость приборов колеблется в районе 500 рублей.
После покупки диодов демонтируем штатные габариты Лады и устанавливаем новые элементы. В процессе выполнения тюнинга особое внимание стоит обращать на полярность. Если вы допустите ошибку, то купленные вами детали просто перегорят. Замена габаритов на Ладе – практически минутное дело. Кстати, этим же способом также можно выполнить тюнинг фар Гранты.
Многие владельцы Лада Калина тюнингуют оптику авто своими руками. Для этого используются различные инструменты и материалы. Тюнинг фар ProSport осуществляется с помощью силиконового герметика, сверла по металлу, маркера, медной проволоки, паяльника, светодиодов.
Основные моменты доработки
Фары «ПроСпорт» для Лады нуждаются в доработке, так как они плохо светят. Следует учесть, что существует несколько моделей данной оптики. В стандартную комплектацию Лада Калина входят осветительные приборы типа Agressor и HL-2. Эти агрегаты представляют собой моноблок, включающий 2 фары ближнего и дальнего света.
Чтобы такие фонари хорошо светили, потребуется доработать шторку. Для улучшения ближнего света ее оборачивают фольгой либо подрезают.
Решить проблему с фарами можно, установив на автомобиль ксеноновую оптику и сделав тюнинг двигателя. Для этого потребуется снять штатные осветительные приборы. В некоторых случаях автолюбители устанавливают своими руками альтернативные линзы. При выборе этих элементов учитывается их размер. Он должен совпадать с аналогичным показателем штатных моделей. Затем автовладельцы продумывают, как зафиксировать новые фары в соответствующем блоке. Обычно для этого своими руками потребуется сделать специальное крепление, применив дополнительные болты.
Если на Ладу Калину установлены «ангельские глазки», значит, их кольца тусклые. Оптика ProSport оснащена обычными лампочками, которые нужно заменить на светодиоды. Однако необходимо учесть, что подобная доработка приводит к неравномерной подсветке кольца.
Наличие в оптике дополнительных отверстий для светодиодов не способствует формированию равномерной подсветки. Некоторые участки будут подсвечиваться сильнее других. В этом случае автомеханики советуют устанавливать своими руками светодиодную ленту. Она фиксируется на специальный клей. Если проблема решается за счет монтажа неоновых колец, их диаметр должен равняться 90 мм.
Штатные диоды Лада Калина обычно перегорают через 6-12 месяцев. Решить проблему можно, установив на автомобиль стабилизатор напряжения. Заводская проводка заменяется более прочным проводом. При его выборе учитывается мощность мотора Лады.
Правила регулировки
Еще одним не менее важным недостатком рассматриваемой оптики являются трудности при ее регулировке. Используемые крепежные болты плохо крутятся (для этого применяют специальный ключ). Но поднять свет до нужного уровня в любом случае не получится.
При доработке регулировки такой фары в ее корпус вставляется длинный саморез. Он должен упираться в пластину, отвечающую за регулирование линзы. Теперь можно будет ее поднять.
Существует и другая методика регулировки этого элемента. Заключается она в монтаже шайбы или гайки высотой в 3-4 мм в верхней части фонаря. Заключительный этап — регулирование высоты линзы фар Лада Калина. Доработка световой оптики «ПроСпорт» должна осуществляется комплексно. При этом следует учитывать государственные стандарты. При необходимости проводят тюнинг двигателя.
Доработка оптики на хетчбэк
Лада Калина хетчбэк оснащена слабой оптикой, которую тоже потребуется доработать. Автовладельцы данного транспортного средства заменяют штатный аналог затемненными фарами. Существует 2 метода модернизации такой осветительной техники.
Специалисты не рекомендуют красить оптику. Связано это с тем, что подобная доработка отрицательно сказывается на ее способность освещать пространство. Однако на практике было доказано, что это не так.
Если устанавливать мощные диодные лампочки, которые, в отличие от штатных аналогов, выделяют больше света, потребуется сделать тюнинг двигателя. Последний процесс рекомендуется доверить специалистам.
Если стекла оптики покрашены или затонированы, свет фонарей не будут слепить других участников дорожного движения. Чтобы затонировать фары на Калину хетчбэк, применяют специальную пленку или краску в баллончике. Последнее вещество хорошо закрашивает стекла, не оказывая отрицательного влияния на интенсивность исходящего света. Рекомендуют использовать аэрозольную краску.
Для начала кузов в области фар покрывают пленкой, чтобы не забрызгать при покраске бампер. Рекомендуется купить несколько баллончиков краски. После покраски фар Лада Калина должна постоять несколько дней в гараже. Затем устанавливают диодные лампочки. Подобные агрегаты предназначены для обеспечения хорошего освещения в темное время суток.
Такой тюнинг стоит недорого. Если покраска своими руками проводится впервые, рекомендуется сначала научиться работать с баллончиком. В противном случае тюнинг Лада Калина лучше доверить профессионалу.
Несмотря на противоречивые мнения автолюбителей о достоинствах модели Лада Калина, за несколько лет выпуска этот автомобиль приобрел популярность не только у граждан предпенсионного возраста, но и в среде активной молодежи. Привлекательный дизайн, напоминающий стилистикой модели как европейского, так и азиатского автопрома, экономичный и приемистый двигатель, удобный салон — все это сделало Калину достойной преемницей вазовской классики.
Ощутив перемены в настроениях автовладельцев, к автомобилю проявили интерес тюнинговые студии. Сегодня поклонникам индивидуального облика Калины предлагается множество полезных девайсов, помогающих видоизменить интерьер, придать индивидуальную выразительность внешнему виду, модернизировать двигатель.
Владельцев Лады Калины, решивших воплотить в зримые формы свои представления о художественном и техническом дизайне, можно условно поделить на обширные группы. Наибольшую составляют люди практичные и не лишенные чувства прекрасного. Они не рискуют заниматься экспериментами по глубокой агрегатной модернизации автомобиля, и направляют усилия на изменение внешнего вида и внутреннего обустройства салона машины.
Стоит признать: у Калины есть что поменять к лучшему в экстерьере. Первыми на замену претендуют стандартные колесные диски, простецкая штамповка которых режет взгляд ценителям высокого автостиля.
Выбор литых и кованых дисков для Калины настолько широк, что сравниться с ним могут разве что коллекции парижских кутюрье. Поставить на малышку Ладу на пятнадцатидюймовые колеса — это ли не шик!
Однако знатоки тюнинга советуют покупать колесные диски размером не более 14-ти дюймов, поскольку 15-тидюймовые не лучшим образом влияют на динамику автомобиля, снижая общую «резвость» хода и эффективность торможения. Главное же то, что они не вписываются в колесные арки машины во время маневрирования, даже будучи «обутыми» в низкопрофильную резину.
Положение может спасти только радикальная развальцовка колесных арок, позволяющая установить не только 15-тидюймовые, но и 16-тидюймовые диски. Однако после этой процедуры смотреть на ювелирно (до миллиметра) выверенные зазоры между колесами и арками немного страшновато. Говоря же о реальном вхождении машины в крутые повороты на большой скорости, а также о преодолении неровностей дороги, приходится серьезно усомниться в целесообразности такой переделки.
Альтернативным решением столь экстремальному формингу является приобретение качественного 15-тидюймового колесного тюнинг-пакета, тщательно протестированного и его создателями, и многочисленными пользователями.
Одним из признанных авторитетов в области разработки внешних аэродинамических обвесов на Калину знатоки называют российскую компанию EL-Tuning. Ее специалисты за 40 тысяч рублей установят «под ключ» на ваш автомобиль любой из десятков вариантов своих творений.
Собственнику автомобиля, предпочитающему вести тюнинг Лада Калина своими руками, никто не мешает приобретать спойлеры, бампера и антикрылья по отдельности, и устанавливать их самостоятельно, компонуя навесные дополнения к кузову в меру личного понимания их эстетической и технической целесообразности.
Штатная бошевская оптика Калины отлично зарекомендовала себя в эксплуатации. Тем не менее, в продаже всегда можно найти множество тюнинговых фар и задних фонарей на все модели Лада Калина.
При выборе осветительных и светосигнальных приборов следует придерживаться принципа разумной достаточности, чтобы в погоне за необычным внешним видом оптики не ухудшить качество наружного освещения. Особого внимания требует оптика с линзами, которая часто светит хуже штатной.
Спортивный руль — непременный атрибут тюнинга салона Лада Калина. Он зримо улучшает эстетику интерьера и комфорт управления автомобилем, прекрасно вписываясь в общий стиль оформления машины.
Подобрав правильную, то есть достаточно яркую, контрастную, обогащенную цветовыми акцентами подсветку приборной панели, можно значительно облегчить процесс считывания показаний с приборной доски Калины в ночное время.
Без установки стильных спортивных кресел салон Калины будет далек от совершенства, и не предоставит полного комфорта пассажирам.
Неплохо смотрятся в общей композиции обновленного дизайна салона нестандартные накладки на педали управления и оригинальные ручки рычага КПП. Подобные мелочи лучше всего формируют общее восприятие эстетической целостности автомобиля.
Там, где творческий потенциал внешнего тюнинга подходит к концу, начинается работа для настоящих мужчин, неразлучных с набором гаечных ключей, софтом для перепрошивки «мозгов» и готовых часами обсуждать особенности фаз газораспределения тюнингованным распредвалом.
Технический тюнинг Лады Калины предлагает автовладельцу несколько альтернативных методов, разных по сложности и глубине переделок. Неплохой восьмиклапанный двигатель автомобиля при рабочем объеме в 1600 кубических сантиметров исправно выдает положенную мощность. Однако он упорно не желает раскручиваться более 5000 оборотов в минуту без комплекса мер по модернизации!
Самый простой способ дать ему возможность нормально дышать и сделаться немного резвее — это установить фильтр нулевого сопротивления и прямоточную систему выхлопа, провести грамотный чип-тюнинг.
Чип тюнинг, в зависимости от использованной прошивки, может улучшить эластичность двигателя, поднять динамические и скоростные характеристики автомобиля. Но помните: в случае удачи вам придется смириться с неизбежным увеличением расхода топлива.
Стоимость фильтра нулевого сопротивления в зависимости от аппетитов фирмы-изготовителя может составлять сумму более или менее отличную от 1000 рублей. Главное назначение этого устройства — увеличивать объем подаваемого в двигатель воздуха, углубляя тем самым течение процесса и полноту сгорания топлива.
Точные стендовые замеры прибавки мощности двигателя после установки «нулевика» показали, что она редко превышает 5%. Негативный эффект от применения кустарно выполненного фильтра нулевого сопротивления может превысить теоретическую пользу, поскольку некачественно сделанное устройство заметно увеличивает проникновение частиц пыли в цилиндры, из-за чего сокращается ресурс двигателя.
Облегчив впуск воздуха, логично облегчить и выпуск отработанных газов. Для этого нужно поменять весь тракт выпуска. Проще всего это сделать, установив т.н. спортивный паук 4-2-1 (выпускной коллектор) и прямоточный глушитель. Резонатор можно оставить в покое, поскольку он не снижает мощность, а выполняет полезную функцию гашения хлопков в момент сброса газа.
Результаты трудов по реализации «облегченного» варианта технического тюнинга Калины поднимают мощность двигателя до 89 лошадиных сил — против 81 исходной «лошадки».
Более серьезный вариант тюнинга двигателя Лада Калина дает весьма весомую прибавку мощности и состоит в установке впускного ресивера, высокого распредвала, доработке дроссельного патрубка.
Ресивер увеличенного объема добавляет к мощности двигателя около 10% за счет снижения разрежения на высоких оборотах на такте впуска. Цена качественного устройства находится в пределах 7000 рублей.
Впускной ресивер большого объема требует увеличения проходного отверстия дроссельного патрубка. Добиться этого можно или расточкой стандартной дроссельной заслонки до размера 52 мм, или покупкой готовой заслонки, стоимость которой не превышает 500 рублей. Установка спортивного ресивера и дросселя требует перепрошивки программы управления, поскольку без нее вам гарантирована неустойчивая работа двигателя на холостых оборотах.
Для увеличения подачи топливной смеси на Калину ставится тюнингованный распредвал с видоизмененной формой кулачков, поднимающих впускные клапана выше обычного. На этом этапе вам нужно определиться с выбором. Существуют так называемые верховые и низовые распредвалы.
Верховой или «горбатый» распредвал поднимает тяговитость мотора в области высоких оборотов и дает ему около 20% прибавки в мощности. Однако с таким валом вы будете неуверенно чувствовать себя в «пробочных тянучках», поскольку двигатель с ним работает менее устойчиво в области средних и низких оборотов.
Низовой вал, напротив, повысит тягу в зоне средних и низких оборотов, но не ждите от него увеличения мощности двигателя на высоких оборотоах. В любом случае замена штатного вала на тюнингованный потребует чипования двигателя.
Установка спортивного распредвала производится совместно с монтажом разрезной шестерни, позволяющей проводить необходимые регулировки фаз газораспределения. Стоимость работ по установке этого компонента со всеми настройками составляет около 7000 рублей.
Установка низового вала является завершающим этапом второго уровня технического тюнинга, повышающего мощность двигателя Калины до 100 лошадиных сил. Если же вы решили поставить верховой распредвал, будьте готовы к проведению доработки головки блока.
Наибольшей радикальностью доработок отличается тюнинг двигателя Калины, включающий в себя установку нового мотокомплекта, доработку головки блока и замену форсунок на более производительные.
Тюнинг головки блока цилиндров, в свою очередь, предполагает увеличение проходного сечения каналов, видоизменение формы клапанных седел и установку облегченных Т-образных клапанов. Стоимость таких переделок для «восьмиклапанника» составляет около 10 000 рублей, а для 16-клапанного мотора может достичь 30 000 рублей.
Под новый мотокомплект блок двигателя обычно растачивается под объем 1,7 литра с последующей установкой тюнингового коленвала с рабочим ходом 80 мм. Стоимость расточки и хонингования блока составит как минимум 10 000 рублей. Мощность двигателя с 8-клапанной головкой при этом возрастет до 135, а с 16-клапанной — до 170 л.с.
Тот, кто хочет «прокачать» движок до верхнего предела, ставит на него турбокомпрессор. Чаще всего внимание тюнингаторов привлекает турбина Garrett 25, успешно зарекомендовавшая себя на семействе Лада Калина.
Удовольствие обладания турбированным двигателем — не из дешевых. Сама турбина стоит 50 000 рублей. Кроме этого, вам потребуется установить на автомобиль новую систему выпуска (15 000 рублей), мотокомплект (20 000 рублей), форсунки (4000 рублей) и сделать перепрошивку программы (5000 рублей).
После всех манипуляций и доработок мощность мотора возрастает запредельно, достигая у 8-клапанника 190, а у 16-клапанного двигателя — 250 л.с.
На Калине стоит довольно выносливая штатная коробка передач, рассчитанная на работу с двигателем мощностью до 120 л.с., однако слабое место всех ВАЗов — синхронизаторы — требуют замены на усиленные спортивные.
Серьезное увеличение мощности двигателя требует установки нового сцепления. Выбор этого агрегата сегодня облегчается широтой предложения. Кевлар, карбон или керамика стойко переносят повышенные нагрузки от «прокачанного» мотора.
Тюнинг трансмиссии представлен множеством вариантов, но лучше всего отработан на практике следующий набор: самоблокирующийся дифференциал повышенного трения, комплект шестерней (ряд №8) с измененными передаточными числами для движения в городском режиме, пятая удлиненная передача, компенсирующая снижение максимальной скорости, а также измененная главная передаточная пара 4,13 для улучшения разгона.
