Устройство стеклоподъемника ВАЗ 2107

Устройство стеклоподъемника ваз 2107 Отечественный автопром

Все мы понимаем, что денег на хороший импортный автомобиль нам придется зарабатывать долго и очень долго, поэтому рано или поздно мы решаемся на покупку родного нам ВАЗа. И тут мы начинаем менять все под себя — это касается и электро стеклоподъемников. Если это ваш первый автомобиль, тогда возникает вопрос, а как установить стеклоподъемники на ваз 2107? Для начала мы поймем как работает стеклоподъемник ВАЗ 2107.

Устройство стеклоподъемника ваз 2107

Устройство

  1. Ручка стеклоподъемника;
  2. Называется облицовочной втулкой с посадочным пазом для ручки стеклоподъемника;
  3. Называется розеткой ручки стеклоподъемника;
  4. Называется звездочным механизмом стеклоподъемника;
  5. Верхние ролики;
  6. Болты для крепления прижимной пластины;
  7. Сама прижимающая пластина;
  8. Кронштейн, который фиксирует стекло;
  9. Стекло;
  10. Сам тросик;
  11. Нижний ролик;
  12. Гайка с болтом, которые служат креплением нижнего ролика;
  13. Натяжной ролик.

Отличительной особенностью, ваз 2107 от других предшественниц является то, что в конструкции подъемника стекла предусмотрен 4-й дополнительный подшипник для натяжения троса. Такое изменение произошло из-за того, что боковое стекло имеет цельную конструкцию и отсутствует, так называемая среди водителей «форточка».

Теперь для вас устройство стеклоподъемника ваз 2107, уже более менее знакомо, поэтому мы перейдем к демонтажу.

Как разобрать стеклоподъемник на ваз 2107, пошагово:

  1. Опускаем стекло до упора вниз;
  2. Затем, снимаем ручку стеклоподъемника. Для этого вам нужно, между облицовочной втулкой и ручкой, попытаться отсоединить стопорную разрезную шайбу. Выполнить эту процедуру, без плоской отвертки у вас не получится. В результате, вы раздвинете разрезные края шайбы и выведите ее с зацепления.
  3. После этого вы сможете снять декоративную накладку на дверке автомобиля, тем самым открыть доступ к дверному проему.
  4. Ключом R10, не до конца откручиваете болт крепления нижнего ролика. После чего, сместив натяжной ролик, ослабляем натяжение тросика.
  5. Трос снимаем с роликов.
  6. Берем ключ R8 и отвинчиваем 3-ри гайки, которые крепят подъемный механизм.
  7. В конечном итоге, изымаем старый механизм, через технологический проем в двери. На этом, мы закончили разборку стеклоподъемника на ваз 2107.

Примечание: Если механизм имеет серьезные повреждения, тогда стоит его заменить. Если вы решили произвести ремонт и установить аналогичный, то установку производите в обратном порядке. Также в тех местах где концы троса входят в сам механизм, необходимо закрепить проволокой — это облегчит установку стеклоподъемника.

Установка

Представить ВАЗ 2107 без стеклоподъемников в сегодняшнее время невозможно. Они являются одним из составляющих элемента комфортности и уюта в салоне. Для удобства можно установить обычные стеклоподъемники или электростеклоподъемники. Первый вариант не очень приветствуется, поскольку пластиковые ручки, расположенные на них, быстро отламываются, в результате чего требуется замена запчастей.

При втором варианте, пассажир может нажать на кнопку, которая даст сигнал на автоматический подъем стекол.

Устройство оборудования несложное, об этом говорит схема, составными элементами которой являются.

  • Подъемная ручка;
  • Электророзетка;
  • Звёздочная система поднятия стекла;
  • Ролики (верхний, нижний и натяжной);
  • Крепежный винт для прижимания пластин;
  • Придавливающие пластины;
  • Кронштейны-фиксаторы;
  • Трос;
  • Крепежные болты и гайки.

Элементы

  • внутренние составляющие (розетка, фиксатор, ручка и облицовка);
  • крепежный механизм стеклоподъемника;
  • тросикж
  • крепежный механизм стекла.

Преимущество импульсных стеклоподъемников:

  1. 1. Имеют пятипозиционные клавиши управления.
  2. 2. При переключении первой позиции — будет работать в простом режиме, который предусматривает поднятие стекла ровно на ту высоту, которую вы хотите. Вторая позиция предусматривает полное открытие и закрытие стекла.

Неимпульсный режим предусматривает нажатие на определенный переключатель для опускания стекла. Когда стекло будет на нужном уровне — нужно отпустить кнопку переключателя.

Для поднятия стекла следует нажать другой переключатель и удерживать его до тех пор, пока стекло не достигнет нужного уровня.

Необходимо знать, что переднее стекло ВАЗ 2107 по своей конфигурации напоминает пятиугольник, поэтому установка троса и его подача не такая как у классических моделей машин.

Кроме этого, механизм подключения стекла происходит на четвертый натяжной ролик. Перед тем как заняться установкой электростеклоподъемника необходимо знать данные отличия.

Как правило, регулировка стеклоподъемников производится на заводе-производителе. Но при замене или ремонте указанного элемента, необходимо знать его составляющие. В ином случае стеклоподъемники на ВАЗ 2107 могут издавать хруст и треск при открывании и закрывании стекол.

Как устранить недостаток своими руками

  1. 1. Снимите с дверей обшивку;
  2. Снимите ручку управления элемента, предварительно освободив ее от фиксатора из пластика;
  3. После снятия фиксатора, нужно снять ручку и поставить новую.

Если оборудование потребовало полной замены, необходимо потренироваться демонтировать механизм. Схема демонтажа стеклоподъемника ВАЗ 2107 расскажет подробно о каждом шаге.

  1. Осуществите опускание стекла до предела;
  2. Проведите снятие ручки, для чего потребуется снять стопорную разрезную шайбу. Для данной процедуры понадобится отвертка, которой необходимо раздвинуть разрезные края детали и вывести ее из зацепления;
  3. Снимите облицовку с дверей. Таким образом, откроется доступ к основным составляющим двери;
  4. Немного отвинтите крепежный болт натяжного ролика, чуть сместите его и ослабьте трос;
  5. Снимите трос;
  6. Отвинтите 3 крепежные гайки подъемного механизма;
  7. Изымите весь механизм.

Демонтаж оборудования завершен. Теперь остается решить, что делать дальше. Если вы решились на полную замену механизма, тогда установка стеклоподъемника будет проходить в обратном порядке.

При замене стеклоподъемника следует учесть, что концы троса должны обязательно фиксироваться проволокой.

Выводы

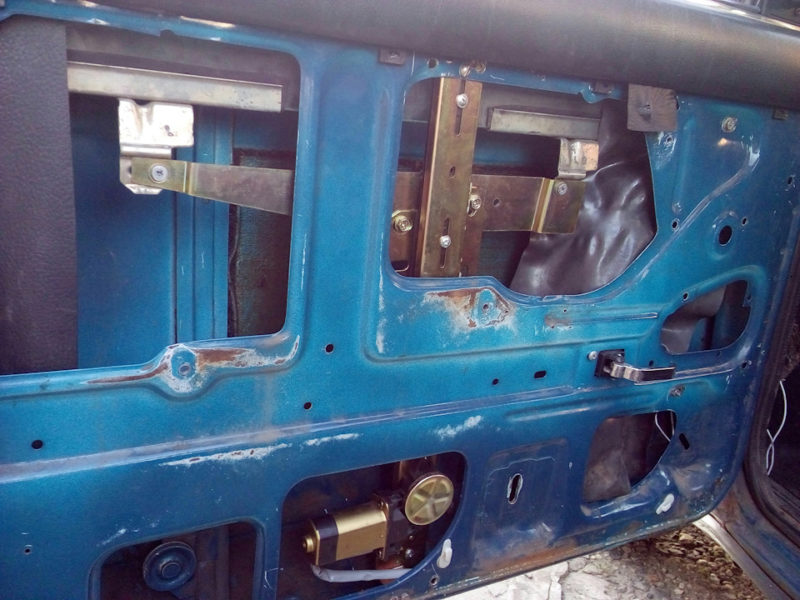

Установка электрических стеклоподъёмников на ВАЗ-2107 — вполне посильная задача для автолюбителей, хотя бы единожды работавших с электричеством. Если же справиться с ней не получается, можно обратиться в автосервис, где за соответствующую плату будет произведён качественный монтаж.
