Устройство КПП на Ладе Веста

Устройство КПП на Ладе Веста

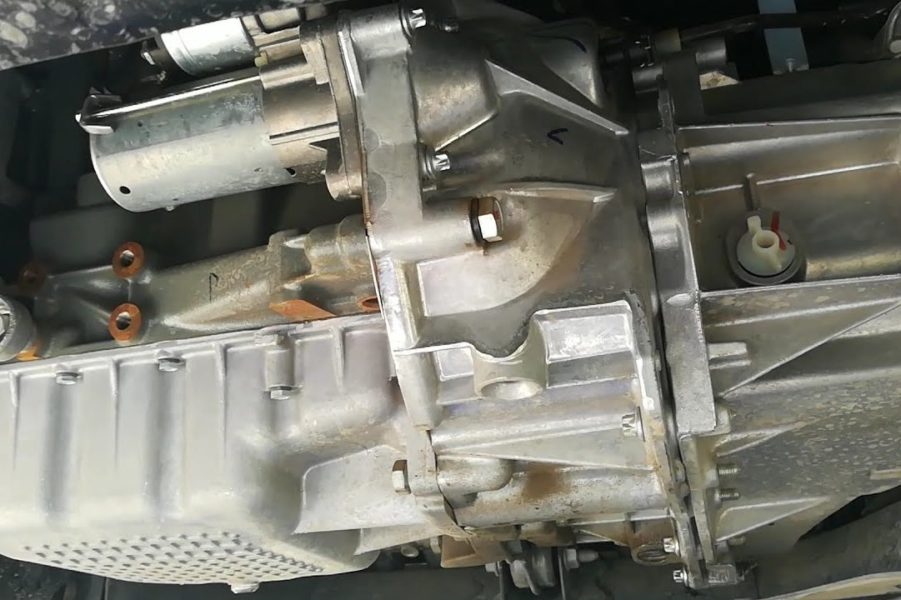

АвтоВАЗ пытается снизить себестоимость выпускаемых автомобилей, и один из наиболее эффективных способов — отказ от импортных узлов и комплектующих в пользу российских. Не так давно на хэтчбеки Лада XRAY перестали устанавливать двигатели Nissan, а теперь Веста лишилась механической коробки передач Renault — с сентября все седаны оснащают отечественной «механикой» ВАЗ-21807.

Это усиленная версия коробки ВАЗ-2180 с тросовым приводом механизма переключения, которая устанавливается на Гранты, Калины и Приоры. Модификация 21807 рассчитана на больший крутящий момент, чем 2180, а вдобавок должна быть тише исходной коробки: для производства деталей главной пары и второй передачи на заводе установлена новая оснастка.

Напомним, что именно из-за гула шестерен отечественную коробку на Весте зарубил бывший президент АвтоВАЗа Бу Андерссон, отдав предпочтение «механике» Renault JH3. Эти трансмиссии собирают в Тольятти, но в них все равно немало импортных компонентов: еще перед запуском производства Весты вазовцы рассказали Авторевю, что коробка Renault дороже отечественной на 3000 рублей, то есть примерно на 20%. Очевидно, теперь эта разница стала принципиальной. Впрочем, Веста с самого начала оснащалась вазовскими «роботами» АМТ, а коробки ВАЗ-21807 позже будут устанавливать и на версии с более мощным мотором 1.8.

Передаточное отношение главной пары со сменой коробки передач немного увеличено: с 3,87 до 3,94. По паспорту Веста стала динамичнее: время разгона до 100 км/ч уменьшилось с 11,2 до 10,2 с, а максимальная скорость выросла со 175 до 188 км/ч. Но и расход топлива поднялся: с 6,9 до 7,5 л/100 км в смешанном цикле.

Машины с коробками Renault пока еще можно найти в продаже, однако производство таких седанов прекращено, а версии с вазовской «механикой» уже начали поступать к дилерам. Рычаг в салоне не изменился, но опознать модель коробки можно по VIN-номеру автомобиля: если в нем есть код GFL13, то коробка передач Renault, если GFL11 — установлена вазовская «механика». У версий с «роботом» код GFL12.

Самое печальное, что со сменой коробки Веста не стала дешевле: базовая версия Classic стоит 529 тысяч рублей, за исполнение Comfort нужно отдать 582 тысячи, а седан в комплектации Luxe обойдется минимум в 645 тысяч рублей.

Не секрет, что автоматизированная трансмиссия (АМТ или «робот») и механическая коробка передач (МКПП) по своей механической части абсолютно идентичные. Отличия только в механизме переключения передач, который устанавливается на картер коробки (на МКПП — это механизм переключения с тросовым приводом, а на АМТ — блок актуаторов), а также в программном обеспечении.

АМТ в МКПП на примере Lada Kalina Cross

Что потребуется купить:

  • механизм переключения передач
  • механизм выбора передач (ручка КПП) с тросами
  • трос сцепления (длинный для Гранты)
  • педаль сцепления (скорее всего блок педалей сцепление и тормоз, но педаль тормоза я оставил старую, меня всё устраивает, не мешает)
  • вилка сцепления (старая не подойдёт)
  • кронштейны для троса сцепления и для тросов КПП (стоят копейки, есть в наличии)
  • если трос сцепления идёт без пластикового барашка на конце, то ещё и его отдельно, это из явного

Есть и подвох! В коробке ВАЗ 21127 нет фиксатора штоков, там стоит заглушка! Этот фиксатор оказался довольно редкой вещью, во многих магазинах даже не знают о его существовании, пришлось заказать из интернет магазина!

Едем в гараж, снимаем всё лишнее. Ставим нужное, дабы все крепления и отверстия имеются! Тут кстати без нюансов тоже не обошлось. Коробку всё-таки снять придётся! Во-первых, вилка снимается намного легче, чем ставится. Во-вторых, корпус АМТ коробки всё-таки немного отличается от МКПП, хотя официалы в грудь ногой бьют, что они одинаковы! Аккуратно убираем болгаркой отлив на внутренней части корпуса под механизмом переключения. Внешне кажется, что всё подойдёт и так, но если механизм затянуть, то передачи перестают включаться (считанные миллиметры). Всё остальное встаёт как родное.

Последним делом контроллер (ЭБУ) с родной прошивкой. Можно завести и даже поехать, но горит ошибка трансмиссии. Со временем загорается чек и спустя ещё время просто блокируется стартер. Даже после этого можно завести, предварительно сбросив клеммы с аккумулятора, только делать это придётся довольно часто. Тут нужна прошивка контроллера.

У нас стоят обычные 74.(21127-1411020-63) с прошивкой I474MKA1. Найти мастера думаю не составит большого труда. Я же пошёл по пути наименьшего сопротивления и купил новый контроллер, который предназначен для МКПП (21127-1411020-12). Проблем с установкой не возникло, иммобилайзер там изначально отключен. Ключ при желании можно обучить, я не стал. У меня автосигнализация с автозапуском и всё равно сделан обходчик иммобилайзера.

Последним делом для эстетического удобства снимаем панель приборов. Тушим диод, отвечающий за подсветку ошибки трансмиссии (жёлтая шестерёнка). Она горит даже с новым блоком, убрать программно её не удалось (при желании можно и оставить ошибок в ЭБУ она не несёт).

Вот собственно и всё! Даже не спеша вся процедура переделки АМТ в МКПП занимает не более 3 дней.

p.s. у меня кроме штатной сигнализации установлена Starline. Её пришлось перенастроить под механику, минутное дело, в комплекте есть схемы.

АМТ в МКПП на примере Lada Vesta

  • Кулиса переключения передач 8450006409
  • Тросы выбора передач Веста 8450006410
  • Педаль сцепления с кронштейном+ педаль тормоза. Можно оставить старую, большего размера.
  • Цилиндр сцепления главный 21214160251000 или 8450007237
  • Цилиндр сцепления рабочий
  • Магистраль гидропривода сцепления 8450007049
  • Механизм выбора передач 218101702011200
  • Центральный фиксатор выбора передач 21810170237000
  • Кронштейн крепления гидроцилиндра сцепления к КПП (самая проблемная зч) 8450007159
  • Кронштейн крепления тросов переключения передач к КПП 21901170324320
  1. Разбираем салон. Снимаем обшивки центральной консоли.
  2. После демонтажа видим утеплитель/шумоизоляцию центрального тоннеля. Нужно его удалить, ибо сами по себе тросы ставить весьма проблематично.
  3. Под утеплителем, в самом дальнем районе стоит заглушка, заглушка под троса. Убираем её и вставляем тросы (будет трудно).
  4. Перебираемся под капот. Устанавливаем все запчасти из списка. Наплыв в коробке будет мешать включению передач, его нужно удалить (не уроните в КПП).
  5. Ставим механизм выбора и кронштейн тросов.

В отличие от гидромеханической коробки, для робота движение без прогрева сразу после пуска мотора при низких температурах не столь вредно. А еще АМТ легче и экономичнее традиционного автомата. И существенно дешевле. Расплачиваться за эти преимущества приходится удобством управления тягой и комфортом в переходных режимах. А в случае с однодисковым роботом, как на Весте, еще и скоростью переключений.

К примеру, в коробках с двумя сцеплениями (например, DSG фирмы Volkswagen), где за четные и нечетные передачи отвечают разные сцепления, смена передач происходит почти мгновенно, без разрыва потока мощности. Ведь для этого достаточно разомкнуть одно сцепление и сомкнуть другое с заранее выбранной передачей. А на Весте автоматика действует как водитель при езде с ручной коробкой передач: размыкает диски сцепления, затем меняет передачу и вновь смыкает сцепление. На круг выходит заметно дольше.

Если вам уже довелось поездить на Калине или Приоре с аналогичной АМТ, забудьте те ощущения. Под Весту коробку основательно перенастроили и снабдили оригинальным блоком управления. Переключения стали плавнее… и дольше (1,7 с против 1,43 с на Калине). Потеря тяги на такой промежуток времени в суетливом потоке чревата если не аварийной ситуацией, то как минимум подгоняющими гудками водителей, которых ты задержал. Впрочем, можно выбрать ручной режим управления и работать на опережение, заранее подтыкая нужную передачу. Либо заказать на заднее стекло наклейку с надписью РКПП в треугольнике.
