Устройство колдуна на ВАЗ 2109

Устройство колдуна на ВАЗ 2109

Регулятор тормозных усилий (а среди автолюбителей и владельцев ВАЗ-2109 – колдун) является одним из элементов тормозной системы в авто. Главная его задача – противодействовать заносу задней оси машины при торможениях. Современные автомобили такого элемента в системах уже давно не имеют. Эти функции в них выполняет система EBD. Однако, «девяток» еще очень много и покупают молодые люди и поэтому полезно знать, как работает это устройство, а также как его регулировать.

Назначение

Так называемый колдун на ВАЗ-2109 необходим, чтобы автоматически изменять давление жидкости в цилиндрах задних тормозных механизмов в зависимости от того, какая на нагрузка действует на машину при снижении скорости. Данный элемент применяется как в гидравлических, так и в системах с пневматическим приводом.

Главная цель изменения давления – это предотвращение возможной блокировки колес и заноса задней оси автомобиля.

В некоторых моделях авто, чтобы сохранить их управляемость и устойчивость, дополнительно устанавливают и регулятор в тормозной привод передних колес.

Кроме того, на ВАЗ-2109 колдун применяется, чтобы повысить эффективность торможения пустой машины. Сила сцепления с дорогой груженой машины и пустой разная, поэтому усилие на разных осях должно регулироваться. В случае с загруженной и пустой машиной применяют регуляторы статического типа. В грузовых авто установлены автоматические решения.

В спорткарах производители часто устанавливают винтовой регулятор. Он находится в салоне авто и выполняет регулировку баланса тормозной системы непосредственно в процессе гонки. Настраивают его, исходя из погодных условий, состояния дороги, качества резины.

Устройство механизма

Колдун является предком современной системы АБС. Он также позволяет предотвратить блокировку колес на задней оси в момент торможения.

Устройство соединяется с задней балкой посредством тяги и торсионного рычага. Этот самый рычаг воздействует на поршень колдуна. Вход регулятора соединен с главным тормозным цилиндром. Выход соединен с задними рабочими цилиндрами.

Устройство состоит из корпуса, поршней, а также клапанов. Корпус внутри разделен на две полости. Первая взаимодействует с главным тормозным цилиндром. Вторая соединяется с задними тормозными механизмами. При выполнении экстренного торможения, когда передняя часть авто наклоняется, при помощи поршней и клапанов внутри регулятора перекрывается доступ жидкости к задним тормозным механизмам.

Таким образом автоматически контролируется и распределяется усилие на колесах задней оси. Распределение усилий зависит от того, как меняется осевая нагрузка. Автоматические колдуны ускоряют процесс разблокировки задних колес.

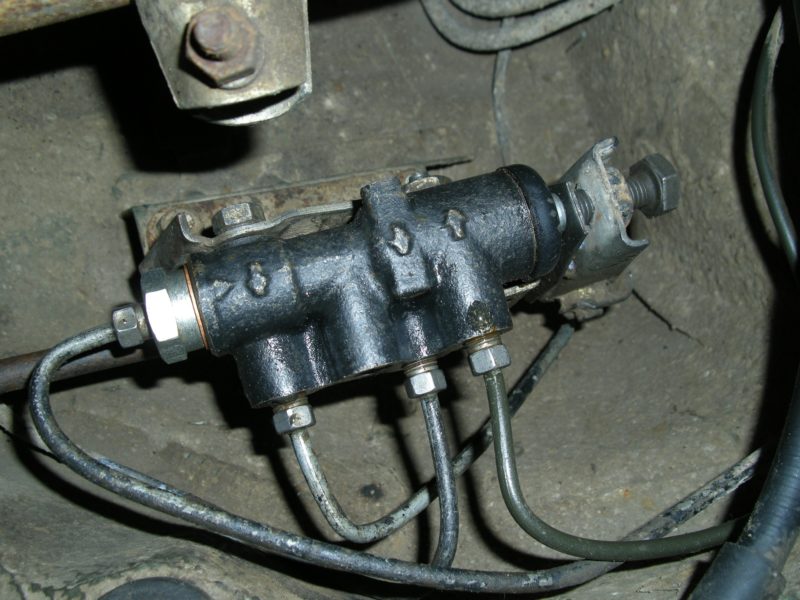

Где находится

На ВАЗ-2109 колдун располагается в задней части снизу слева или справа. На автомобилях с АБС его можно не искать – он отсутствует в принципе (как мы уже сказали ранее, здесь задействована вовсе другая система). На классических моделях ВАЗах данный регулятор установлен справа в задней части кузова.

Принцип действия

В процессе торможения в задней части автомобиля увеличивается расстояние между мостом и кузовом. Пока расстояние увеличивается, рычаг, установленный на мосту, отпускает поршень колдуна, и он перекрывает поток жидкости к задним тормозам. Что будет, если жидкость не сможет попасть к задним тормозам? Колеса не заблокируются, а будут вращаться.

Если говорить более простыми словами, то принцип работы колдуна ВАЗ-2109 следующий. Когда водитель резко нажимает на, задняя часть машины будет подниматься. Передняя, наоборот, опустится. Здесь колдун и начинает работать. Он не даст задней паре колес сразу тормозить.

Дело в том, что если колеса на задней оси начнут оттормаживаться вместе с передними, то есть огромная вероятность того, что машина пойдет в занос. В связи с этим задние тормоза начнут работать немного позже передних. Риск заноса снижается.

Без колдуна

Зная, в чем заключается работа колдуна на ВАЗ-2109, нетрудно догадаться, что будет происходить при его отсутствии в тормозной системе. А происходить будет следующее. Машина будет тормозить всеми четырьмя колесами вместе. Колеса последовательно блокируются – вначале пара колес на задней оси, а затем передние. Растет риск ДТП, так как водитель, двигающийся сзади, вряд ли вовремя отреагирует на резкий маневр. Столкновение будет неизбежно.

Колдун в машине очень нужен. Автомобиль ВАЗ-2109 без колдуна может быть очень опасен не только для окружающих на дороге, но и для самого водителя. Данный автомобиль в заносе практически не управляем.

Убирают колдун только те, кто точно знает и хорошо понимает, что получит в итоге. В основном так делают профессиональные водители-гонщики.

Но некоторые автовладельцы все-таки убирают колдун. При этом даже имеются утверждения, что машина стала тормозить быстрее и лучше. Специалисты утверждают, что это лишь кажется. На самом деле все немного по-другому. Проблема здесь в том, что в случае резкого торможения последовательно заклинятся обе пары колес.

Типичные неисправности

Неисправностей, возникающих в данной детали, очень немного. К ним относят заклинившие клапана, разрегулированность, протечки.

Если колдун расстроился, его можно настроить. А определяют, нужна ли регулировка, по поведению автомобиля. Если настройка сбита, то при торможении автомобиль будет бросать из стороны в сторону. Если заклинили клапаны или протекает тормозная жидкость, нужно менять деталь. Теоретически ремонт возможен, но сложности и стоимость делают его нерентабельным.

Регулятор может не срабатывать только в двух случаях – при максимально возможной загрузке и при скоростном режиме выше 80 километров в час. В данной ситуации скорость не падает быстро, поэтому задняя ось не разгружается.

Как проверить и отрегулировать?

Если в процессе торможения автомобиль замедляется неэффективно, машину при этом уводит в какую-либо сторону, автомобиль часто срывается в занос, то это сигнал о том, что нужно проверить узел и выполнить регулировку колдуна на ВАЗ-2109.

Для проверки машину загоняют на яму или эстакаду. Дефекты обнаружатся визуально. Чаще всего в результате проверки видно, что ремонт не представляется возможным.

Если говорить о регулировке, то лучше это делать на эстакаде. Регулировка сильно зависит от того, в каком положении находится кузов. Проводить регулировку нужно после каждого ТО. Также регулировка необходима, если менялось что-то из подвески. Если были ремонтные работы на задней балке или она менялась, это также требует настройки.

Чтобы отрегулировать устройство, ключом слегка ослабляют болт, крепящий колдун к рычагу. Затем отверткой двигают кронштейн, пока зазор не даст вставить в него сверло на два миллиметра. Далее болт нужно затянуть.

Регулятор на “десятке” и прошлых моделях в процессе эксплуатации автомобиля сильно закисает. Сдвинуть кронштейн не получается. В этой ситуации можно облить его WD-40, а затем с помощью молотка смещают деталь в сторону.

Замена

Замена колдуна на ВАЗ-2109 выполняется следующим образом. Понадобится ключ на 13, мощная отвертка, спецключ для откручивания тормозных трубок. Перед работой нужно очистить деталь от ржавчины, облить WD-40 или аналогичной жидкостью и подождать.

Начинать нужно с отворачивания болта, который крепится кронштейн к пружине. Затем отворачивают тормозные трубки. Открутив штуцера, выкручивают болты крепления детали к кузовку и колдун можно снять.

Заключение

Итак, мы выяснили, что собой представляет колдун и для чего он нужен на автомобиле ВАЗ-2109. Как видите, наличие данного элемента способствует увеличению безопасности движения авто.
