Как своими руками установить магнитолу на Ладу Гранта?

Установка магнитолы лада гранта лифтбек Отечественный автопром

В данной статье пойдет речь о том, как установить магнитолу на автомобиль Лада Гранта. Сразу хочется сказать и о электрическом подключении магнитолы. АвтоВАЗ сделал значительный шаг вперед. Теперь при установке магнитолы нет необходимости в том, чтобы пробрасывать провода для питания магнитолы и для динамиков, все это входит в стандартную аудиоподготовку машины. Это большой плюс, если вспомнить десятое семейство, когда владельцам десяток и двенашек приходилось все делать от А до Я, все самим.

Размеры

Пространство для установки магнитолы в консоль панели приборов автомобиля Лада Гранта рассчитано на 1 DIN-овую магнитолу. Здесь и будет приведен пример установки такой магнитолы.

При установке 2 DIN-овой магнитолы необходимо будет выпилить перегородку вверх и подогнать рамку в консоли под размеры вашей аудиосистемы, что несколько осложнит вам жизнь

Операции по подключению

Первое что необходимо сделать это демонтировать пластиковый карман установленный на месте будущей магнитолы. Для этого вам потребуется отвертка с плоским лезвием. Достав карман, на обратной его стороне вы обнаружите слоты где будут вставлены ISO разъемы для подключения магнитолы.

Более подробно о них можно узнать из статьи «Как подключить магнитолу своими руками». Разъемы довольно надежно крепятся в карманах, то есть вам не придется искать их в дебрях панели чтобы произвести подключения.

Теперь необходимо снять с магнитолы металлическую рамку и установить на место где стоял пластиковый карман. Разгибая усики рамки зафиксируйте надежно ее на месте. Произведите подключение разъемов к магнитоле и вставьте ее в ранее установленную рамку.

При монтаже магнитолы вам не потребуется какой либо инструмент для изменения формы отверстий (пилка, напильник), все размеры уже выполнены в соответствии с общепринятыми стандартами корпусов 1 DIN-овых магнитол.

Установка динамиков в штатные места передних дверей

Кроме магнитолы для нормальной ее работы, также необходимо будет установить и динамики, акустику в двери автомобиля.

Чтобы прорезать отверстия в обивке дверей лучше снять ее с автомобиля. Для этого необходимо демонтировать ручку дверей, пластиковый кожух в котором установлен рычаг открывания двери, ручку регулировки положения стекла (если у вас комплектация стандарт). В обивке дверей и металлическом каркасе передних дверей предусмотрен размер для динамиков в 16 см.

В зависимости от вариации выбранных вами динамиков могут возникнуть проблемы следующего характера:

  • если вы выбрали динамики в 13 см то вам необходимо выпилить в центре заглушки на обивке двери по шаблону прилагаемому к динамикам соответствующее отверстие. При этом отверстие в каркасе двери несколько больше и придется наращивать плоскость от крепежных «ушей» динамика до крепежных отверстий в двери;
  • в случае если вы решили установить динамики в 16 см, то здесь возможно придется доработать и каркас дверей, так как корзина динамика может точно не подойти в штатное отверстие в железе дверей. Понадобиться болгарка или электролобзик с пилками по металлу. Пропиливаем отверстие требуемого диаметра, примеряем динамик.

Подключаем динамик устанавливаем на место. Монтируем обивку дверей. Монтируем каркас для металлической решетки динамика и соответственно крепим жестко динамик к двери на 4 самореза. Устанавливаем решетку акустической системы.

Вот в принципе и весь алгоритм установки магнитолы и динамиков в передние двери на автомобиле Лада Гранта. Кроме того, вам может быть полезен материал из статьи «Электросхемы Лада Гранта», в которой показаны колодки для подключения питания магнитолы и подключения проводов динамиков к ней, колодки 17 и 18.

В комплектации «стандарт», также предусмотрены провода идущие до динамиков передних дверей автомобиля. Так подключение динамиков магнитолы в дверях, осуществляется через задний жгут, см. статью «Электросхема заднего жгута проводов Лада Гранта», контакты на колодке 16,17,18,19.

Дополнительная информация при установке динамиков в передние двери автомобиля Лада Гранта. При выборе динамиков для установки, выбирайте комплекты акустики с минимальным выступанием пластиковой рамки и металлической решетки. Дело в том, что некоторые динамики после установки могут мешать открытию бардачка — вещевого ящика. Не все подряд динамики, но некоторые. В итоге в вещевой ящик Лады Гранта вы будете пролазить через небольшую щель, или только после того как откроете правую переднюю дверь

Предупреждения о безопасности при установке и подключении магнитолы в автомобиле Лада Гранта. Все работы по установке проводить со скинутой минусовой клеммой аккумулятора. После установки магнитолы, необходимо внимательно проверить все соединения и правильность их подключения.

АвтоВАЗ в своих в своих современных моделях автомобилей в богатых комплектациях давно применяет мультимедийные системы с сенсорным дисплеем. Подобные устройства имеют ряд неоспоримых преимуществ, на них удобно пользоваться навигацией, просматривать фото и видео при длительных стоянках и в целом внешнее убранство салона автомобиля становится значительно современнее.

Однако на более дешевых моделях подобные устройства отсутствуют, но это в какой-то степени плюс, а не минус, потому что у вас есть выбор из всего того многообразия моделей, которые представлены на рынке.

Чтобы произвести качественную и аккуратную установку магнитолы подобного типа потребуется приобрести не только саму магнитолу, но и центральную консоль от версии Люкс, т.к. она изначально предусматривает установку такого типа магнитол, плюс переходную рамку.

Используя пластиковые лопатки для работы с элементами салона, снимаем рычаги управления отопителем.

Поддевая центральную консоль в нижней части, отщелкиваем ее со своего посадочного места.

Отведя накладку на небольшое расстояние, отключите всю проводку, которая идет к клавишам управления дополнительным оборудованием.

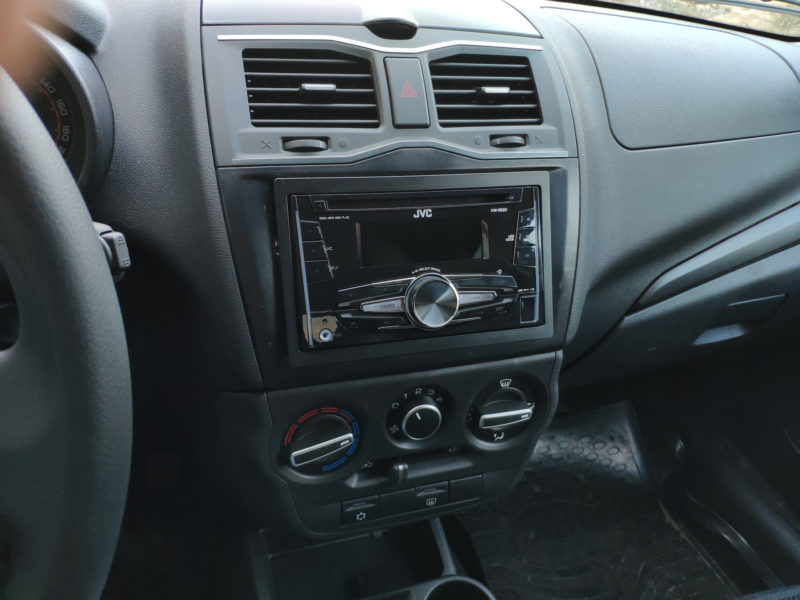

Особенность установки крупных не штатных 2din магнитол в Гранту заключается в том, что в конструкции панели применяется тонкая пластиковая перегородка, которая будет мешать утопить магнитолу в недра панели, ее потребуется спилить. Отлично подойдет под эту задачу полотно от ножовки.

Так же на 5мм потребуется укоротить переходной фланец на центральные сопла вентиляции. Сразу отметим, что подобное действие никак не отразится на качестве работы сопел центральной вентиляции, поскольку не нарушает герметичности системы воздухоподачи.

В итоге должна получиться полностью свободная шахта для установки магнитолы в недра панели.

Относительно проводки для питания автомагнитолы однозначного совета дать не можем, поскольку каждая магнитола поставляется с разными комплектами переходников, советуем лишь отдать предпочтение тем моделям, в комплекте с которыми идет переходник на ISO колодки, которые установлены в автомобиле изначально. В таком случае переходник просто подключается в штатную проводку и соединяет ее с магнитолой. В иных вариантах подключите проводку согласно прилагаемой схеме в комплекте с прибором.

Если в комплекте с магнитолой поставляется рамка для крепления, ее потребуется адаптировать под узкие посадочные места панели Лада Гранта. Потребуется убрать излишки крепежной скобы. Сделать это можно на токарном круге, либо при помощи ножовки. Если уголков для крепления магнитолы в комплекте не поставляется, их потребуется изготовить самому или купить в строительном магазине. Требуемая толщина пластины крепления от 1.5мм и больше.

Не забудьте перенести со старой консоли блок управления отопителем, сопла вентиляции и кнопки управления дополнительными потребителями.

Блок управления отопителем держится на двух винтах, сопла вентиляции на защелках с обратной стороны панели, кнопки при помощи пластиковых лапок.
