Вазовская «Нива» — прекрасный пример того, как недорогой транспорт должен себя вести на бездорожье. Тем не менее, многим не дает покоя недостаток комфорта при езде и потребность в больших усилиях при поворачивании рулевого колеса. В результате все большее число автолюбителей задумываются об установке на Ниву электрического усилителя руля (ЭУР).
Как происходит установка
Процесс переоборудования рулевого управления ВАЗ 21214 под ЭУР предусматривает реализацию таких шагов:
- Снимите обе клеммы с аккумуляторной батареи.
- Снимите заглушку на руле, отверните крепежную гайку, снимите руль.
- Отвернув 4 болта и шуруп, снимите пластиковую накладку руля.
- Снимите приборную доску.
- Разомкнув разъемы подрулевого переключателя, протянув вниз кабеля и отвинтив крепежный болт, снимите переключатель.
- Отключите провода выключателя зажигания и демонтируйте его. Потребуется вывернуть 2 крепежных болта, провернуть ключ в положение «I». После этого нужно надавить на стопор замка (для таких целей подойдет шило) и вынуть замок из посадочного места, потянув кверху за ключ.
- Демонтируйте рулевую колонку: сперва отверните внизу болт рулевого вала, затем — пару крепежных болтов и гаек рулевой колонки; болты идут со срывными головками, в итоге лучше нанести насечки зубилом и вывернуть их пассатижами; опустите вниз и снимите с вала рулевую колонку.
- Открутите гайки на блоках предохранителей, снимите их.
- Снимите защитную накладку реле, которое установлено под приборной доской — перед левой дверью.
- В стенке между салоном и подкапотным пространством снимите эластичную заглушку и протяните кабеля ЭУР. Следите за тем, чтобы силовой кабель не контактировал с движущимися элементами мотор-редуктора стеклоочистителя.
- Под панелью, слева от руля, найдите белую 8-клеммовую колодку. Она имеет 2 серых провода, входящих в одно гнездо. В ответ к ним подсоедините желто-голубой провод, идущий от электроусилителя руля.
- Далее к красной колодке идущего к комбинации приборов жгута нужно подключить розово-голубой и оранжевый провода от ЭУР.
- За приборной доской найдите болт и прикрутите на него «массу».

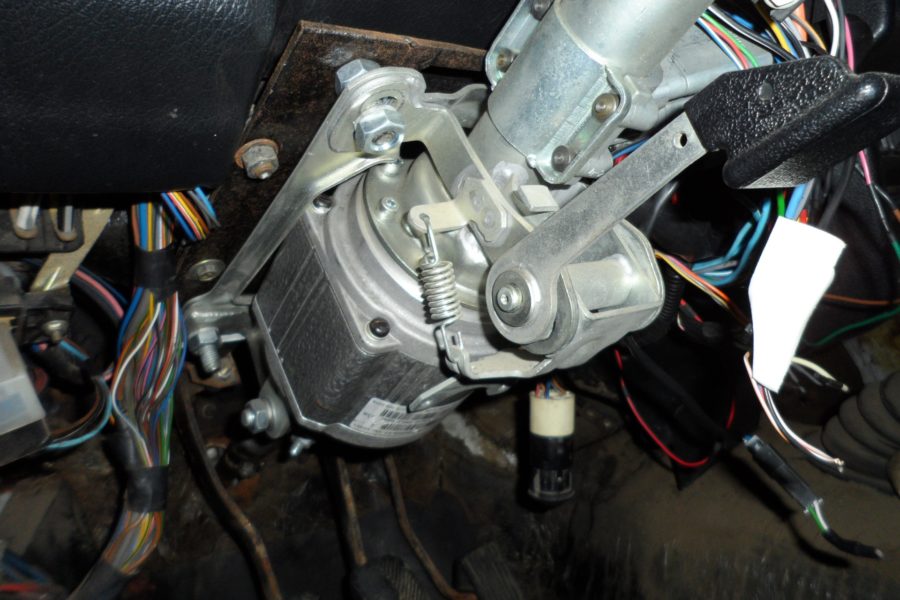

- Под панелью прикрутите кронштейн ЭУР, не забыв продеть в него провода выключателя зажигания. Для этого используйте 2 штатные шпильки М8, а также 2 болта М6 (под них есть резьбовые отверстия) и 2 болта М8 (под них придется сверлить отверстия).
- На шлицы электроусилителя наденьте короткий (промежуточный) вал. На нем заранее потребуется закрепить «массу».
- После этого закрепите вышеуказанный вал на валу рулевого механизма и приладьте усилитель к кронштейну. При этом нельзя, чтобы промежуточный вал оказался зажат либо натянут. Болты шлицевых вилок должны быть в проточках валов.
Электроусилитель руля сделает вождение максимально комфортным:
- ЭУР крепится к пластине 2 болтами и 2 шпильками. Настоятельно рекомендуется устанавливать под все гайки как плоскую, так и гроверную шайбы.
- Подключите силовую и информационную колодки жгута к ЭУР.
- В обратном порядке теперь поставьте выключатель зажигания, 3-рычажный переключатель.
- Чтобы вернуть на место пластик рулевой колонки, его придется немного подрезать, например ножовкой по металлу.
- Далее закрепите руль, приборную доску.
- Чтобы привинтить пластиковый кожух ЭУР, лучше воспользоваться обычными саморезами.
- После этого протяните провода от усилителя, присоедините их к АКБ. При этом в заглушке придется увеличить диаметр отверстия.
- Не забудьте сразу проверить исправность подключений, оценить работу нового оборудования.
Стоит заметить, что в случае установки ЭУР на ВАЗ 21213 (Нива) или ВАЗ 2131, важно учитывать следующие моменты:
- Потребуется замена рулевого механизма на аналогичный «нивовский» с коротким валом (кат. номер 21213-3400010-10).
- Не подходит и штатная крышка «раздатки». Необходимо установить крышку РК 21214-3802824 с 2 гнездами — для троса спидометра и датчика скорости.
- На крышку необходимо поставить 6-импульсный датчик скорости. Он подключается к жгуту усилителя: кабеля в гофре протягивают к датчику по центральному тоннелю.
- К зеленому проводу коммутатора следует подключить розово-голубой — от усилителя.
- При апгрейде ВАЗ 2131 все делается так же, за исключением первого пункта.
