Термостат ВАЗ 2110 может быть двух конструкций. Тип его зависит от того, в каком году выпущен сам автомобиль. На первых десятках устанавливались термостаты, которые похожи по конструкции на используемые в восьмерках и девятках.
Эффективность у них маленькая, по этой причине в десятках более поздних стали применять несколько иные типы термостатов. Основное отличие нового в том, что он является разборным. Это огромное преимущество, так как ремонт значительно облегчается.
Конструкция
В его основе находится чувствительный элемент, он полностью погружен в жидкость. При нагреве биметаллическая пластина деформируется. Клапан термостата открывается, а жидкость, которая находится в системе охлаждения, начинает перемещаться в одном направлении. Если упростить всю конструкцию, то окажется, что термостат ВАЗ 2110 служит для того чтобы подавать горячий тосол в радиатор.
На автомобилях первых выпусков корпус элемента и блок двигателя соединялись при помощи небольшого патрубка. Если же взглянуть на новые десятки с инжекторными моторами, то можно увидеть, что в них крепление устройства произведено с помощью двух шпилек. Следовательно, между корпусом термостата и блоком ДВС нет никаких лишних резиновых изделий и хомутов. Имеется только прокладка из паронита.
В основе любого термостата лежит клапан, изготовленный из термочувствительного материала, а также корпус, полностью герметичный. Если на вашем автомобиле установлен инжектор, то термостат ВАЗ 2110 будет разборным. В случае с карбюраторной системой питания, его конструкция неразборная.
Если принять во внимание цену различных конструкций, то намного лучше использовать именно первый вариант, такой, который используется на инжекторных двигателях. Правда, весь в сборе элемент имеет достаточно высокую стоимость. Но при поломке не нужно менять его целиком, достаточно установить новый термочувствительный элемент, который расположен внутри корпуса. Сам же корпус менять не нужно.
Снятие
При демонтаже термостата необходимо выдержать некоторое время, чтобы двигатель полностью остыл. В противном случае можно получить травмы. Затем полностью сливается жидкость из системы охлаждения. Для этого предусмотрено два сливных отверстия, которые находятся на радиаторе блоке двигателя. Независимо от того, какой тип именно у вас на автомобиле установлен, эти сливные отверстия будут присутствовать.
На радиаторе заглушка выкручивается руками. Бронзовая заглушка, которая находится в блоке двигателя между третьим и четвертым цилиндром, выкручивается ключом на «13». Чтобы жидкость начала сливаться, необходимо выкручивать пробку на расширительном баке. Чтобы демонтировать термостат старого образца, необходимо при помощи отвертки или ключа на «8» (иногда «6») провести ослабление хомутов. После этого снимаете термостат.
Если у вас на автомобиле установлен термостат нового образца, то потребуется провести те же самые операции по сливу жидкости. Как правило, после демонтажа обнаруживается, что прокладка под ним разрушилась. Если это случилось, то в обязательном порядке установите новую. Если у вас имеется паранит, то можно даже вырезать прокладку из него.
Чтобы улучшить герметичность, вам потребуется зачистить и обезжирить все места, которые прилегают друг другу. А также рекомендуется наносить на паронитовых прокладку тонкий слой силиконового герметика. Но запомните, если вы его наносите, то затяжку резьбовых соединений проводить только минут через 15-30. Жидкость в систему охлаждения залить можно будет примерно через час.
Поломки
Как любое другое устройство, на автомобиле ВАЗ 2110 термостат имеет свои признаки неисправности. В частности, если он выходит из строя, так значительно повышается рабочая температура двигателя. Обратите внимание на то, что на автомобилях ВАЗ после поломки термочувствительного элемента клапан переходит в положение, при котором жидкость циркулирует по меньшему кругу.
Другими словами, она не поступает в радиатор. Если это случилось летом, то ничего приятного в такой поломке вы не увидите. Самый эффективный способ слегка остудить двигатель – это открыть печку и включить вентилятор обдува на максимальную скорость.
Причем двигатель будет перегреваться не только во время движения по населенному пункту с малыми скоростями, но также при езде на более высоких скоростях, когда, казалось бы, обдув всего подкапотного пространства происходит в усиленном режиме.

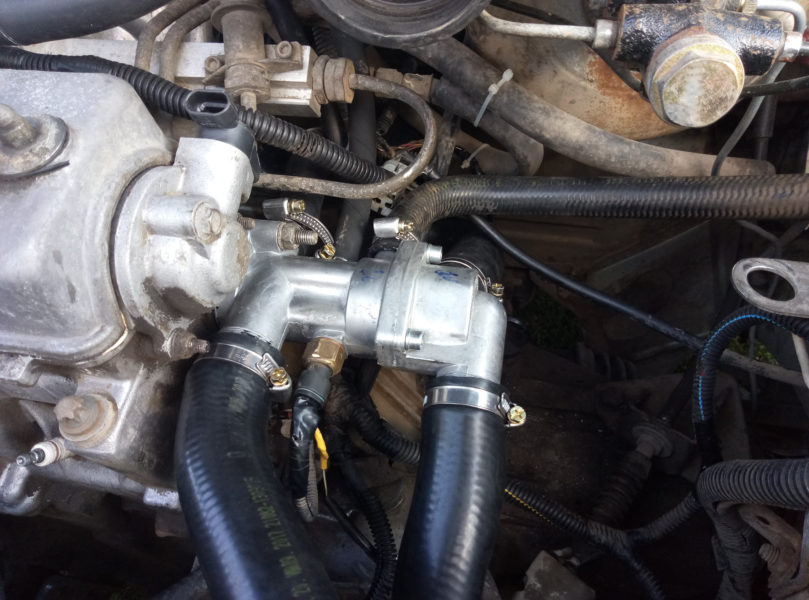

Но если у вас появились такие симптомы на автомобиле ВАЗ 2110, термостат обвинять сразу же не стоит. Вполне возможно, что вы перепутали поломку датчика включения вентилятора и непосредственно термостата. На инжекторных автомобилях измеряется температура в корпусе термостата (на фото видно расположение датчика температуры).
На электронный блок управления, а также на прибор в панели перед водителем, поступает сигнал именно с него. Если на автомобиле происходит управление работой вентилятором через электронный блок управления, то работает вышеописанная схема. Но на старых автомобилях ВАЗ 2110 и подобных, используется второй датчик, который работает только лишь с вентилятором.
Находится он в корпусе радиатора охлаждения. Как правило, он включен в минусовую цепь питания без каких-либо устройств коммутации, например, электромагнитного реле. Вследствие этого происходит обгорание контактов внутри датчика и преждевременный выход его из строя.
На десятки термостаты устанавливались разные, в зависимости от года выпуска автомобиля:
- первые ВАЗ 2110 — термостат старого образца (левый рисунок)
- до 2003года имеют 5ти дырочный термостат (2 рисунка по середине)
- после 2003 года имеют 6ти дырочный термостат (правый рисунок) — поэтому они и считаются более теплыми по сравнению с предудущими. (каталожный номер 21082-1306010-11).
Замена своими руками
Если после проверки термостат 2110 оказался неисправен, его демонтируют и заменяют на новый. На ВАЗ 2110 замена термостата не сложная, но процесс требует аккуратности и соблюдения пошаговой инструкции по снятию и установке.
Для снятия элемента с авто и установки нового:
- открутив пробку, слить охлаждающую жидкость из радиатора и блока, предварительно заглушив и остудив двигатель автомобиля (открутить « от руки» краник на радиаторе, пробку на блоке ключом на «13»);
- сняв воздушный фильтр, найти хомут на шланге радиатора охлаждения, немного ослабив его;
- отключить шланг от термостата, отключить шланг насоса охлаждающей жидкости;
- ключом на «5» выкрутить три крепежных болта термостата ВАЗ 2110, снять его крышку;
- извлечь из крышки термостат и резиновые уплотнительные кольца.
- поставить и закрепить новый термостат на месте;
- подсоединив патрубки, закрутить пробку слива охлаждающей жидкости в блоке и краник на радиаторе;
- установить воздушный фильтр;
- проверив качество всех соединений, залить охлаждающую жидкость до необходимого уровня;
- выгнать воздух из системы;
- прогреть ДВС автомобиля до момента включения вентилятора, проверить систему на предмет течи.
Если все в порядке, тогда повторный осмотр всех соединений провести через 500-1000 км. Бывает так, что сразу после сборки антифриз или тосол не течет, однако через время места утечки проявляются в результате нескольких нагревов и остываний.
