Шкив генератора ВАЗ 21076: принцип работы, особенности ремонта

Шкив генератора ваз 2107 инжектор Отечественный автопром

Генератор каждого автомобиля предназначен для питания всех потребителей электрическим током и для зарядки батареи АКБ. Генератор ВАЗ 2107 – это устройство переменного тока со своеобразным электромагнитным возбуждением. Она установлен справа от двигателя и приводится в движение за счет клинового ремня от коленвала. Ключевыми элементами этого узла являются ротор, статор и крышки, отлитые из алюминиевого сплава.

В истории автомобиля ВАЗ 2107 известны случаи, когда модели комплектовали генераторами 9412.3701, имеющими некоторые конструктивные отличия.

Перед демонтажем генератора «семерки» нужно осознавать, что эта работа считается сложной. В некоторых случаях демонтаж доставляет некоторые проблемы, поэтому сначала нужно подумать о том, как и какими инструментами вы будете все делать.

Крепления и болтовые соединения обычно намертво прикипают к креплениям, поэтому провести демонтажные работы без средства WD-40 обычно не представляется возможным. Для снятия генератора нужно работать из-под арки правого колеса, что не очень удобно, поэтому лучше выполнять демонтаж, загнав авто на подъемник или смотровую яму.

Как снять?

Сначала нужно обесточить автомобиль, сняв с аккумулятора минусовую клемму. После этого необходимо снять защиту двигателя и брызговик справа.

Запомните, как подключены провода к генератору, и отсоедините их. Теперь начнутся сложности – нужно открутить гайку крепления генератора к корпусу мотора. Вытащите устройство, а при возникновении сложностей используйте WD-40. Аккуратно ударьте по болту, чтобы выбить его с обратной стороны. Если это ни к чему не приведет, генератор придется демонтировать вместе с кронштейном, на котором он держится.

Для снятия кронштейна следует открутить пару болтов. В некоторых моделях ВАЗ 2107 установлены трехболтовые крепления генераторов. Иногда нужно снимать радиатор, но не торопитесь отключать подводящие патрубки – достаточно немного сместить радиатор в сторону, обеспечив доступ к кронштейну. После откручивания генератора с машины нужно убрать ремень и достать генератор.

Иногда проблему демонтажа генератора удается решить другим способом. К примеру, если машина новая или генератор устанавливали сравнительно недавно. В этих случаях умельцы достают его через колесную арку справа. Технически процедура отличается не сильно. Вам не нужно будет снимать радиатор, а перед снятием генератора нужно скинуть ремень. Чтобы добраться до устройства следует до упора вывернуть руль и снять брызговик.

Запчасти для ремонта

Для ремонта генератора вам потребуются следующие запасные части:

  • конденсатор устройства;
  • подшипники;
  • диодный мост;
  • четыре гайки на 8;
  • реле регулятор.

Если реле регулятор находится в нормальном состоянии, его можно не менять.

Инструменты

Для работы вам могут потребоваться следующие приспособления и инструменты:

  • универсальный съемник для демонтажа подшипника – может быть использован съемник тяг, но он не очень удобен;
  • молоток;
  • хорошая щетка по металлу и наждачная бумага;
  • набор отверток и ключей;
  • WD-40.

Ремонт

Сначала необходимо очистить генератор от загрязнений, масла, пыли и всего, что на нем скопилось за все время эксплуатации.

Открутите гайку шкива, положив генератор так, чтобы шкив уперся в пол, а затем наденьте ключ на 19 на гайку. Удерживая шкив от проворота необходимо сделать несколько сильных и точных ударов по ключу. Вряд ли вы сможете зажать шкив рукой намертво, но ваших усилий может хватить для срыва гайки с места.

С помощью ключа на 10 нужно открутить 4 болта стяжных шпилек, собирающих устройство генератора в одно целое. При помощи зубила выбейте шпонку. Сделать это можно, установив генератор валом вверх. Приставьте зубило к шпонке и начните выбивать ее ударами молотком. Когда выбьете шпонку, снимите переднюю крышку устройства. Если будет идти слишком туго, нужно попробовать выбивать на весу.

Свистит ремень

Нередко появление определенной неисправности ВАЗ 2107 вы можете услышать посторонний звук, позволяющий уверенно диагностировать проблему. Одной из неисправностей может стать пробуксовывание ремня, в результате чего возникает свист от трения об шкивы. Эта проблема приводит к нестабильной работе генератора и отсутствию заряда АКБ.

В связи с тем, что генератор имеет всегда одинаковый вид привода, проблемы всегда одинаковые. Главным отличием между инжекторными и карбюраторнами моделями является наличие датчика положения коленвала, который приходится снимать при замене ремня.

На самом деле определить причину свиста ремня можно без особых проблем, устранив ее без помощи профессионалов. Необходимо только определить диагноз.

Среди основных причин пробуксовки выделяют следующие:

  • неисправность подшипника генератора;
  • недостаточное натяжение;
  • загрязнение ГСМ.

Во всех этих случаях самостоятельный ремонт отнимает немного времени и не требует специальных инструментов. Вам потребуются два ключа и монтировка.

Как подтянуть ремень?

Слабое натяжение может быть обусловлено тем, что ремень при эксплуатации растянулся и начал пробуксовывать на шкивах. Если его длина не превышает допустимую, нужно просто его подтянуть. В противном случае придется его менять.

Для самостоятельной его подтяжки следует сделать следующее:

  • при помощи ключа на 17 ослабить гайку, которая крепит генератор к скобе;
  • ослабляем гайку штока генератора;
  • если вручную натянуть не удастся, нужно воспользоваться монтировкой;
  • зафиксировав положение гайкой на регулировочной скобе, следует проверить степень натяжки.

Проверить натяжку нетрудно. Нужно нажать на ремень между коленвалом и помпой. Прогиб при этом должен быть в пределах 12-17 мм, а между генератором и помпой – 10-17 мм. После подтяжки ремня с учетом этих требований нужно затянуть обе гайки с целью исключить самопроизвольное ослабюление.

Проблема с подшипниками

Если причина пробуксовки связана с затрудненным вращением шкива генератора ВАЗ 2107, вызванным поломкой подшипника, потребуется ремонт.Необходимо демонтировать генератор и заменить подшипники. После этого следует установить устройство на место и подтянуть ремень вышеописанным способом.

Самостоятельно заменить подшипники может не каждый автомобилист, поэтому зачастую лучше сразу обратиться в мастерскую. Так вы избежите проблем с генератором в будущем. Последняя причина пробуксовки заключается в загрязнении ремня. Возможно, решить проблему можно только путем его замены, так как полностью очистить от загрязнений ремень, не повредив его, вам вряд ли удастся.

Иногда, особенно в холодное время года при непрогретом моторе свист может быть обусловлен невысоким качеством ремня, который задубел на морозе. После прогрева мотора свист пропадает. Это нормальное явление, то есть никакой ремонт в этом случае не требуется. Необходимо только убедиться в целостности приводного ремня во избежание его обрыва в дороге.

Итак в этой статье я опишу переборку генератора. Речь пойдет о генераторе 37.3701 хотя на генераторе Г-222 все практически идентично и эта статья подойдет и для него с некоторыми корректировками. Я покупал для замены: 1. Диодный мост — 190р 2. Конденсатор генератора — 15р 3. Подшипники — я взял Andycar — 65р 4. четыре гайки на 8.

Реле регулятор на генераторе у меня новое поэтому его решил не менять. Так же нам понадобится универсальный съемник (я лично вместо него использовал съемник тяг, не очень удобно оказалось но повозившись снял им подшипник). Очень желательно иметь щетку по металлу я купил набор из трех щеток и шкурку.

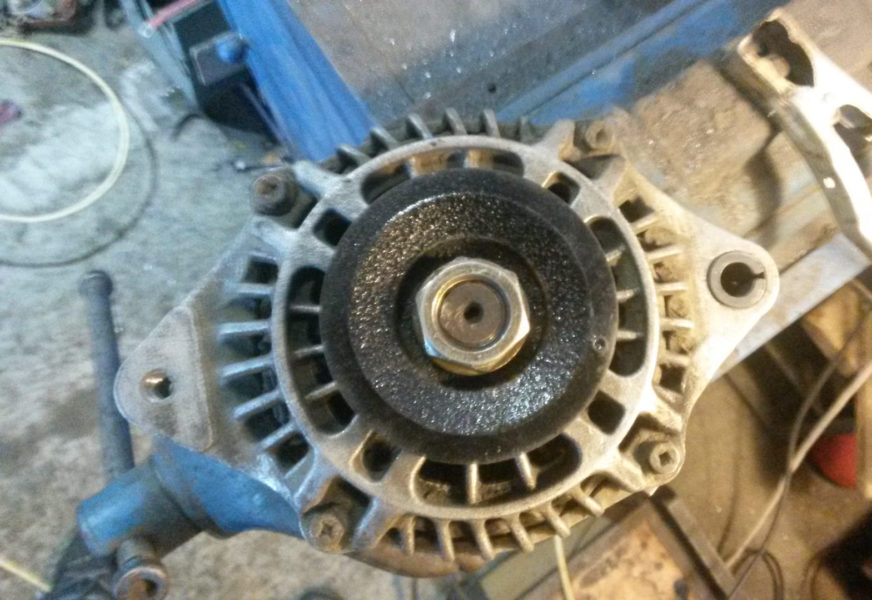

Почистим генератор щеточкой от грязи. И откручиваем гайку шкива. Кладем генератор чтоб шкив уперся в пол, надеваем на гайку ключ на 19 и придерживая одной рукой шкив от проворачивая, наносим по ключу сильные и резкие удары молотком. Шкив конечно будет проворачиваться но и гайка в конечном итоге начнет откручиваться, я стучал так минуты 2-3.

Ключом на 10 откручиваем четыре болта и вынимаем шпильки стягивающие генератор.

далее к сожалению несколько фоток потерялись 🙁 но на словах объясню. на фото выше на валу видно шпонку которая удерживает шкив от проворачивания. Так вот с помощью зубила надо выбить эту шпонку. Ставим генератор валом в верх. С верху в низ ставим на шпонку зубило и несильными ударами молотка выбиваем ее.

Выбив ее снимаем переднюю крышку генератора. Если идти будет туго поднимаем генератор на весу легонько бьем по балу молотком. Крышка снимется легко. Далее снимаем с генератора реле регулятор. И в через отверстие под реле через выколотку выбиваем ротор.

Наносим несколько сильных ударов, проворачиваем ротор, наносим еще несколько ударов и так по кругу пока не выбьем.

Далее головкой на 8 откручиваем три гайки крепления статора и диодного моста. Тут обратите внимание если болты начнут проворачиваться надо придержать их пассатижами с другой стороны крышки.

И снимаем статор. Мне чтобы его снять пришлось немного полить стыки WD-40 и легкими ударами молотка аккуратно выбить его. После снятия статора вынимаем диодный мост, открутив конденсатор, если вы этого еще не сделали. Далее надо выпресовать задний подшипник ротора, лучше делать это универсальным съемником но я выпресовывал съемником рулевых тяг.

Далее берем переднюю крышку и откручиваем стягивающие пластины. Болты там законтрены и гайки могут повредится при откручивании (для этого мы и брали 4 гайки на 8), но у меня они остались целыми. При откручивании опять таки болты выпадают из пазов и начинают прокручиваться, поэтому придерживаем их с другой стороны. Снимаем пластины и через оправку выпресовываем подшипник.

Ну вот генератор полностью разобран, чистим все щеткой по металлу, так же мне при чистке кое-где понабился нож и шкурка, просто ими удобней соскоблить большие отложения грязи. Новые запчасти. Конденсатор, два подшипника и диодный мост, у вас тут может быть в добавок реле регулятор но у меня оно итак новое было.

Кстати обратите внимание с 1996г изменено место вывода контакта 61. У меня старый диодный мост был старого образца. Разница видно на фото, на старом контакт на проводе а на новом вшит в диодный мост.

Подшипники запрессовываем обратно через оправку, тут есть один очень важный момент — запрессовывая задний подшипник на ротор оправку надо ставить только на внутреннее кольцо подшипника, а запрессовывая передний только на внешнюю. иначе вы можете просто повредить подшипник при запрессовке. Собираем генератор в обратной последовательности. Если у вас был диодный мост старого образца то вывод 61 будет плохо проходить в отверстие в задней крышке, мне пришлось доработать отверстие напильником

Назначение

Генератор установлен не просто так. Без него невозможна работа автомобиля. На нем лежат функции:

  • вырабатывания электричества;
  • преобразования тока из переменного в постоянный;
  • зарядки аккумулятора;
  • питания приборов, датчиков, любых узлов, требующих электричества;
  • питания вспомогательных устройств (магнитола, вентилятор и прочее).

Виды поломок

Какие неисправности возникают, если генератор работает неправильно?

  1. Появляются посторонние шумы.
  2. Полное отсутствие зарядки аккумулятора во время работы двигателя.
  3. Перегрев и выход из строя все того же аккумулятора.
  4. Повреждение любого или всех потребителей энергии, включая инжектор.
  5. Повышенный или пониженный вольтаж электрической системы. Стандартное напряжение составляет 13,6-14,5 В.
  6. Механические или электрические повреждения элементов самого генератора.

Очевидно, что этот узел требует особого внимания.

Основные детали

Чтобы понять, где искать, нужно вспомнить основные составные элементы, из которых состоит генератор. Это:

  • шкив;
  • передний подшипник;
  • крыльчатка ротора;
  • статорная обмотка;
  • магнитопровод;
  • ротор;
  • задний подшипник;
  • «шоколадка» (реле-регулятор);
  • диодный мост.

Чаще всего изнашиваются щетки, которые входят в состав блока реле-регулятора. Износ подшипников тоже встречается нередко. Еще следует ожидать поломок диодного моста и ремня генератора (приводит шкив в движение). Еще одна деталь, требующая периодической замены, это контактные кольца. Они располагаются на роторе и контактируют со щетками.

Чтобы повысить срок службы, следует регулярно смазывать механические узлы аппарата (особенно подшипники), проводить замеры напряжения, уровень зарядки аккумулятора и его состояние, подтягивать крепления. При возникновении подозрений на ту или иную поломку, нужно немедленно приступить к ремонту, иначе существует риск выхода из строя любого подключенного устройства и узла. Если на автомобиле установлен инжектор и ЭБУ, то с электричеством не шутят. А самый обычный уход и профилактика сведет вероятность поломки практически на нет.

На что нужно обратить внимание?

Чтобы проводить ремонт необходимо иметь общее представление об электричестве и его свойствах. Если с механическими поломками все намного проще и часто достаточно визуального осмотра, чтобы обнаружить требующую замены деталь, то при электрических неисправностях такой четкой визуализации нет. Более того, изначальной причиной поломок генератора может быть неисправность другого узла автомобиля ВАЗ 21074, например, того же аккумулятора. И наоборот. Очень часто обнаруживается цепная реакция, с повреждением нескольких узлов.

В таких случаях важно обнаружить причину, прежде, чем приступать к действиям. Иначе нет гарантии, что после замены того или иного элемента все не повторится.

Как уже говорилось ранее, нельзя проверять работу генератора на ВАЗ 21074 старым методом с откидыванием клемм. Не забывайте про инжектор и ЭБУ.

Лучше не покупать генератор б/у, а брать новый. Но даже в этом случае нужно чаще обычного проверять показания вольтметра и зарядки аккумулятора. Увы, но даже новым заводским изделиям иногда свойственен брак. Поэтому лучше перестраховаться, тем самым обезопасить всю электронику, инжектор, аккумулятор и другие устройства от перенапряжения. Это действительно важно.

Если уверенности в своих силах нет, то лучше сразу обратиться в мастерскую. И еще одна немаловажная деталь. При выходе из строя любого элемента, установленного в генератор, сервисные центры в первую очередь предлагают его полную замену, а не частичную. Разумеется, у такого подхода есть и свои плюсы, но, когда гарантийный период истек, это очень дорого.

Корпус блока регулятора напряжения сильно нагревается во время работы. Нужно держать провода подальше от него.

Для регулярного отслеживания колебаний вольтажа и уровня зарядки аккумулятора можно приобрести бортовой компьютер, который включает в себя подобную функцию. К тому же это будет полезно и для многих других узлов ВАЗ 21074. Такой прибор незаменим на автомобилях, где установлен инжектор.
