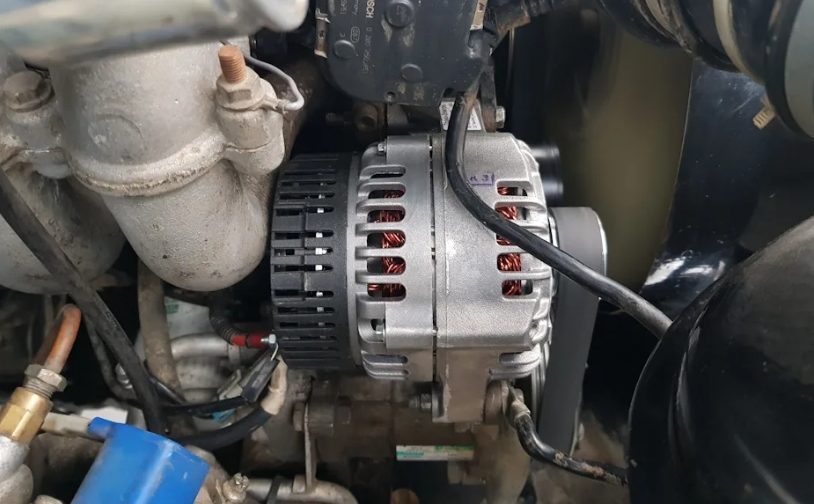

Внедорожник УАЗ Патриот, как и все автомобили, в конструкции электросети оснащен не только АКБ, но и генератором. Генератор — это устройство, которое во время функционирования ДВС бензинового или дизельного, осуществляет зарядку аккумулятора.
Ведь для запуска двигателя нужен немалый ток, который обеспечивает аккумулятор. Но чтобы следующий запуск двигателя произошел также быстро, следует обеспечить АКБ требуемым напряжением заряда. Собственно сегодняшний материал посвящен регулятору напряжения генератора внедорожника.
Мы уже рассматривали тему о трехуровневом устройстве, а сегодня разберемся, что же собой представляет штатное устройство на внедорожнике УАЗ Патриот.
Двигателя семейства ЗМЗ оснащаются генераторами, в которых имеется вмонтированный регулятор напряжения. Автомобили УАЗ Патриот, выпускаемые с 2008 года уже не имеют в конструкции генератора такого механизма.
Зачастую такими устройствами оснащены генераторы типа 9422.3701 и 5122.3771. Поэтому, если у вас имеется агрегат такой марки, то данная тема будет полезна. Рассмотрим, что же собой представляет проверка исправности регулятора напряжения генератора, как осуществляется его замена и как проверить исправность щеток.
Что представляет собой штатное изделие?
Представляет собой штатный регулятор напряжения — дополнительный проводник, за счет которого осуществляется анализ и поддержание требуемого напряжения на выходе генератора. Ведь падение напряжения на выходе — это вечная проблема не только на внедорожнике УАЗ Патриот, но и на всех автомобилях. При отсутствии регулятора устранить это падение можно путем замены генератора на новый или перемотав обмотку статора. Но данный процесс довольно трудоемкий и дорогостоящий.
Таким образом, если в конструкции генератора не предусмотрена установка штатного регулятора напряжения, то дополнительно монтируется трехуровневый. Наличие штатного изделия позволяет в случае его выхода из строя заменить на новый.
Благодаря тому, что данное изделие поддерживает постоянное напряжение на выходе генератора, тем самым обеспечивается оптимальные режимы работы всех потребителей электроэнергии. Тем самым повышается надежность всего электрооборудования автомобиля УАЗ Патриот, а также продолжительный срок службы аккумуляторной батареи.
Но чтобы убедиться в том, что агрегат выдает требуемое напряжение на АКБ, следует провести проверочные действия.
Проверка исправной работы
Проверить исправность устройства на внедорожнике УАЗ Патриот несложно. Для этого выполняются следующие действия:
- Для начала необходимо отключить все приборы энергопотребления на внедорожнике, оставив только габаритные огни.
- Приложить щупы тестера к клеммам АКБ, к которым осуществляется подача питания от агрегата.
- Завести двигатель и на холостых оборотах при показаниях тахометра 1000-1200 мин-1, следует измерить разность потенциалов. Значение должно быть в пределах от 13,5 до 14,2 В.
Можно также подсоединить контрольную лампу к щеткам устройства, а на контакты подать напряжение 12 В. Лампа при этом должна загореться, а если нет, то изделие неисправно и его нужно заменить. Замена регулятора напряжения осуществляется путем снятия самого агрегата с генератора, если выдаваемое напряжение составляет менее 13 В.
Замена
Замена регулятора напряжения на внедорожнике УАЗ Патриот происходит так:
- Первоначально следует обесточить автомобиль от питания АКБ, дабы избежать короткого замыкания.
- Отсоединяются провода от клемм агрегата, после чего удаляется штекер штепсельного вывода.
- Снимается ремень привода генератора, откручивается он сам и снимается с авто.
- Используя ключ на 10, необходимо вывинтить гайку на устройстве.
- Извлекаются наконечники провода конденсатора с положительного вывода.
- Используя ключ на 8, необходимо вывинтить гайку, с помощью которой крепится конденсатор.
- После вывинчивания можно удалить конденсатор.
После удаления изделия, на его место устанавливается новое. Последовательность установки регулятора на УАЗ Патриот аналогична снятию.
После замены устройства необходимо аналогичным образом проверить его исправность.
Основные параметры изделия
Регуляторы напряжения выпускаются разных видов и типов, но все они имеют практически идентичную конструкцию, корпус которых фиксируется к генератору с помощью двух винтов.
На фото выше представлен регулятор, параметры которого следующие:
- Регулируемое напряжение в диапазоне нагрузок и частоты вращения ротора — 14,4 В.
- Допустимые перенапряжения импульсного характера — 200 В.
- Ток номинальный — 5-8 А.
Такие устройства зачастую используются в автомобилях, где электрические цепи низкого качества. Поэтому в настоящие дни его можно встретить на автомобилях, которым уже более 10 лет.
Подводя итог, следует сделать вывод, что регулятор является нужным устройством, без которого, в первую очередь, страдает аккумуляторная батарея. Именно от исправности АКБ зависит, заведется ли автомобиль или нет. А для запуска внедорожника УАЗ Патриот нужен немалый пусковой ток, поэтому уделите особое внимание такой хоть и маленькой, но важной детали, располагающейся в конструкции генератора.
Трехуровневый регулятор напряжения
Где в машине рождается электричество для всего нашего хозяйства? В генераторе. И раз уж решили делать всё хорошо, а также из банального любопытства — лезем в него.
Снимается всё довольно просто. Видим на генераторе шильдик «Прамо». Это значит, что нам подходит Энергомашевский трехуровневый регулятор напряжения под номером 67.3702-04.
Вот так регулятор напряжения выглядит в природе. Будем искать в генераторе что-то похожее, но без провода.
А также зачищаем контакты и шпильки, на которые выводится ток.
Блок управления разместил на креплении расширительного бачка. Подлезать довольно удобно.
А теперь о главном. Производитель клянётся, что регулятор имеет три уровня 13,6-низкое; 14,2-номинальное; 14,7-высокое. Проверяем по показометру на приборке и бортовому компьютеру Мультитроникс CL-580, подключенному в диагностический разъём.
