Во время очередной поездки заметил что температура двигателя упала до 70-80 градусов, а после остановки снова поднималась до положенного. Ну все думаю термостат отжил свое. Много раз натыкался на хорошие отзывы о замене пятидырочного на шестидырочный термостат. Думаю раз уж все равно менять поменяю его на шестидырочный.
Преимущества данного термостата в том что:
- термостат доработан для обеспечения более стабильной температуры охлаждающей жидкости;
- меньше соединений на хомутах. Штатный термостат крепится к выпускному патрубку через резиновую соединительную трубку;
- термостат сделан разборным для возможность замены термоэлемента отдельно от корпуса;
- новый термостат короче штатного на 5 см, стало больше места;
- более продуктивная работа отопителя.
Автомобиль ВАЗ 2109 получил 5-дырочный термостат старого образца. С охлаждением силовой установки этот агрегат справляется отлично, но с приходом зимы в салоне «девятки» становится прохладно – штатного отопления не хватает. Решением проблемы будет замена термостата ВАЗ 2110, так как в более современной модели установлен 6-дырочный вариант.
В данном материале присутствует инструкция по установке термостата от «десятки», которая подходит и для других автомобилей серии «Самара». Изучив эту статью, начинающее автолюбители смогут узнать, что представляет собой термостат и где он находится в конструкции ВАЗ 2109.
Назначение термостата, его расположение и неисправности

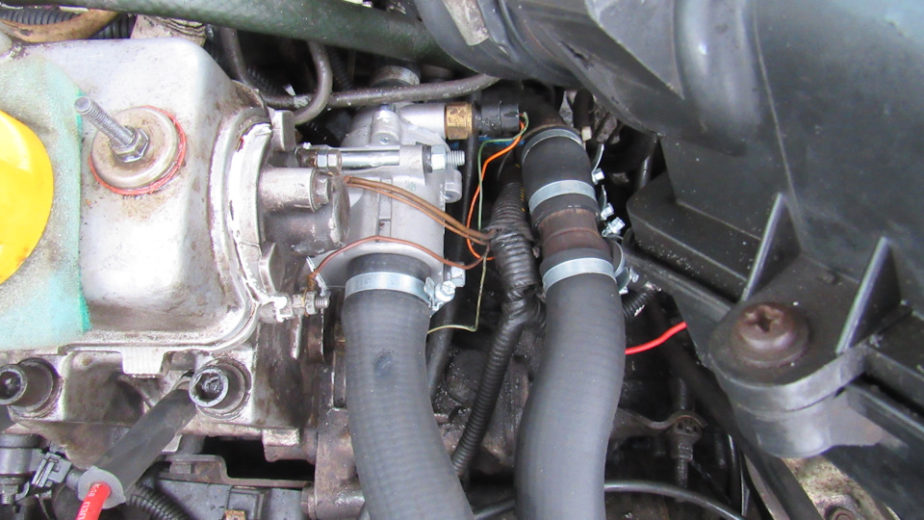

В современных авто, в том числе и в «девятке», охлаждение силовой установки осуществляет при помощи жидкости (антифриз, тосол). Чтобы регулировать температуру антифриза, между радиатором и мотором ВАЗ 2109 установлен термостат. Основными функциями этого агрегата являются поддержка нужного теплового режима и прогрев силовой установки ВАЗ 2109. Это небольшой цилиндр с клапаном, который находится под капотом возле блоков цилиндра. Найти его довольно легко, так как в корпус входят несколько шлангов.
Совет! Чтобы проверить, работает ли устройство или нет, следует прогреть мотор ВАЗ 2109 таким образом, чтобы стрелка температуры не доходила до предела. После этого агрегат нужно выключить, поднять капот и отыскать под ним верхний и нижний шланг, отходящий от радиатора (примерно 5 сантиметров в диаметре, черный резиновый). До шлангов нужно аккуратно дотронуться, если нижний холодный, а верхний горячий, то скорее всего термостат заклинило.
Можно выделить две основные неисправности: клапан заклинило в полностью или частично открытом положении, клапан завис в полностью закрытом состоянии. В первом случае мотор будет долго прогреваться до нормальной температуры, а в холодный период двигатель может и вовсе не прогреться.
Если же клапан открывается не полностью, то рабочая температура силовой установки не будет выше 70 градусов. Когда клапан заклинило в закрытом положении, мотор может перегреться в любом режиме работы.
Причины поставить термостат от «десятки»
6-дырочный агрегат доработан, если сравнивать с устройством, установленным в «девятке», преимущества перед 5-дырочным вариантом от 2109 у него следующие:
- Устройство от «десятки» короче штатного варианта «девятки» на 5 см, поэтому места под капотом будет больше.
- Более современный 6-дырочный термостат работает более стабильно, как результат, температурный режим остается неизменным.
- При поломке не придется менять все устройство, так как оно разборное, и при необходимости можно поменять только термоэлемент.
- При обслуживании не придется мучиться с большим количеством хомутов, так как 6-дырочный вариант крепится при помощи резиновой трубки.
- Следует учесть, что до 2003 года ВАЗ 2110 тоже комплектовались устройством с пятью дырками, поэтому нужно покупать вариант от поздних выпусков.
Установка
Помимо термостата необходимо приобрести новую трубу, по которой охлаждающая жидкость сможет возвращаться к помпе. Среди автомобилистов она называется «саксофоном». Найти ее можно по номеру: 2110-1303055-10.
Также под рукой должны быть следующие инструменты и материалы:
- Хомуты 15-28 мм (лучше взять около 7 штук).
- Новая прокладка.
- Шланги на замену.
- Набор отверток.
- Специальный съемник для шлангов (нужен для авто старого образца).
- Ветошь.
- Антифриз.
Существует два варианта установки: штатный и альтернативный. В первом случае 6-дырочный термостат открывается для дополнительного охлаждения. Другими словами, он отслеживает температуру с выхода двигателя, а не температуру уже охлажденного антифриза. Альтернативный вариант обеспечивает проверку температуру более низкую, чем показатель мотора.
Схема замены термостата:
- Минусовую клемму необходимо извлечь из аккумуляторной батареи, после чего следует ослабить затяжку хомутов, которыми патрубки крепятся к корпусу термостата;
- Отсоединив их, устройство можно извлечь;
- Следующим шагом будет добавление новой трубки, для этого лучшего взять руководство по эксплуатации и обслуживанию ВАЗ 2110;
- После этого можно ставить 6-дырочный агрегат и закреплять его новыми хомутами;
- Последним шагом будет добавление охлаждающей жидкости в расширительный бачок. Готово, замена завершена.
Наверное, многие владельцы ВАЗов не раз ругали отечественных производителей, когда во время суровых российских зим в салоне автомобиля нельзя было согреться. Печка современных Жигулей всегда оставалась больным местом. Неоднократно на интернет-конференциях пользователи поднимали вопрос о модернизации отопителя ВАЗ, и проблема была решена.
Одним из вариантов решения теплого салона стал 6-дырочный термостат. В отличие от стандартного 5-дырочного 6-дырочный термостат служит не только для понижения охлаждающей жидкости двигателя, но и следит за температурой ОЖ, которая поступает на радиатор печки. А теперь немного об описании и принципе работы 5-дырочного и 6-дырочный термостатов.
Принцип действия
5-дырочного термостата
После запуска холодного двигателя охлаждающая жидкость циркулирует по малому кругу при достижении температуры в среднем 85-90 гр., срабатывает термоэлемент и открывается большой круг системы охлаждения, по которому ОЖ поступает в радиатор охлаждения и отопителя. Если для летнего периода, это совсем не плохо, двигатель всегда будет хорошо охлаждаться, то что касается холодов, здесь есть нюансы.
Во-первых, зимой мотору автомобиля всегда не достает тепла, что существенно сказывается на его работе и на ресурсе. Во-вторых, водитель и пассажиры также подвергаются воздействию холодного воздуха, который выходит из печки. Опытные владельцы ВАЗов, выходят из этой ситуации, ставя на решетку радиатора картонные прокладки. Но в очень сильные морозы, даже такие изобретения не всегда помогают.
6-дырочного термостата
Во время работы двигателя 6-дырочный термостат контролирует температуру ОЖ, которая поступает на него с радиатора печки, помпы, блока двигателя и радиатора охлаждения. Таким образом, термостат измеряет и регулирует температуру с байпаса, в котором смешана охлаждающая жидкость с отопителя, и отсекает поток ОЖ, которая перенаправляется также на радиатор печки.
Исходя из этого делаем вывод, что в зимний период термостат будет открываться немного позже, чем 5-дырочный и циркуляция ОЖ по большому кругу будет осуществляться при большей температуре.
