Электрооборудование в любом автомобиле – очень важный узел, от стабильной работы которого зависит долговечная эксплуатация двигателя и безопасность пассажиров.

По общепринятому стандарту схема электрооборудования практически всех автомобилей выполнена в однопроводном исполнении.

По такому же принципу построено электропитание и в автомобиле Лада Гранта, схема электрооборудования которой также имеет однопроводную развязку. Все отрицательные выводы в электропроводке автомобиля Lada Granta подсоединены к массе, функцию которой в системе электроснабжения выполняет кузов автомобиля.

Основные характеристики

Электрические цепи, питающие системы управления моторного отсека, имеют исполнение по многопроводной схеме и коммутируются с «массой» автомобиля только посредством электронного блока управления.

Как источник энергии для питания потребителей схема электрооборудования Лада Гранта стандарт предполагает использование аккумуляторной батареи (когда двигатель не работает) и генератора (когда двигатель запущен).

Для соединения (коммутации) основных потребителей в цепи автомобиля Лада Гранта электрооборудование оснащено комбинированным выключателем, а именно замком зажигания, который в своем исполнении состоит из контактной части, а также противоугонного устройства.

Неисправности

Хоть автомобиль и обладает довольно надежной электрической системой, питающей потребителей, но время от времени на Лада Гранта неисправности электрооборудования все-таки проявляются.

Перед тем, как начать работу по устранению каких-либо неисправностей в электрической цепи, следует внимательно изучить определенную схему электрооборудования, чтобы как можно более ясно представить функциональное назначение такой цепи.

Места возможной неисправности обычно исключаются за счет определения и исключения исправно функционирующих составных элементов одного и того же контура.

В случае одновременной поломки нескольких элементов либо контуров вероятной причиной отказа вполне может быть перегорание отвечающего за эти элементы предохранителя. Причиной неисправности электрооборудования в автомобиле Лада Гранта вполне может оказаться нарушение контакта с «массой».

Отказы электрооборудования очень часто объясняются элементарнейшими причинами, среди которых наиболее встречающимися считается:

  • коррозия контактов на разъемах;
  • выход из строя предохраняющего элемента;
  • перегорание плавких вставок либо повреждение контактных групп и реле.

Следует визуально проверить работоспособность всех предохранителей, электропроводки и разъемов цепи непосредственно перед тем, как приступать к более щепетильной проверке ее компонентов.

В случае использования для поиска поломки диагностических приборов детально спланируйте, какие именно точки контура цепи и в какой последовательности (поможет в этом схема электрооборудования Лада Гранта норма) нужно подключать измерительный прибор для более эффективного обнаружения неисправности.

Приборы для диагностики

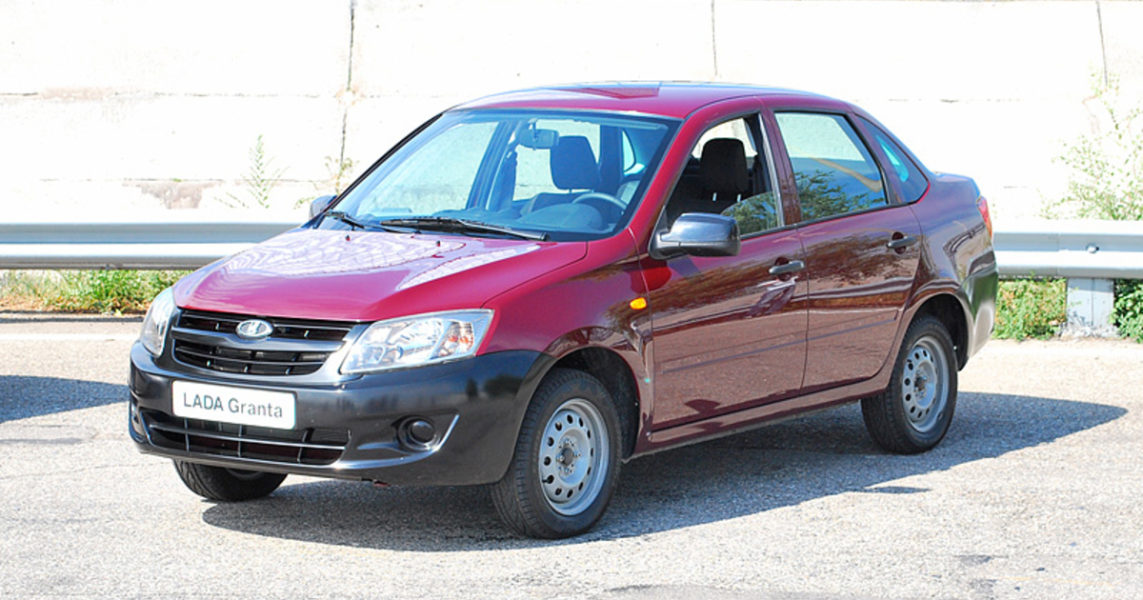

лада гранта стандарт

В комплект основных приборов для диагностики входят тестер цепей или вольтметр (хотя вполне можно использовать и банальную 12-вольтовую контрольную лампу, оснащенную комплектом соединительных проводов). При наличии можно использовать индикатор обрыва цепи, который включает в себя лампу, независимый источник питания и соединительные провода.

Кроме того, следует всегда в своем автомобиле возить комплект проводов для запуска двигателя от альтернативного источника (обычно это аккумуляторная батарея другого автомобиля). Такие провода оборудованы зажимами по типу «крокодил».

Не лишним будет иметь прерыватель электрической цепи, поскольку это оборудование можно применять для подключения элементов цепи и шунтирования электрооборудования во время диагностики.

Правила безопасности

На автомобиле Лада Гранта схема электрооборудования принципиально схожа со схемами электрооборудования других моделей волжского автозавода. Но правила техники безопасности при эксплуатации электрооборудования на автомобиле остаются одинаковыми для всех моделей.

Любые работы с электрическим оборудованием в автомобиле следует проводить исключительно при отсоединенной аккумуляторной батарее. Отключать или подключать аккумуляторную батарею по правилам техники безопасности можно только при выключенном зажигании.

Во время проверки цепей электрооборудования категорически запрещено замыкать на «массу» какие-либо токонесущие провода (или просто проверять работоспособность цепей «на искру»), поскольку это обычно может привести поломке элементов электрооборудования.

Не желательно применение предохранителей, не предусмотренных для эксплуатации на данном автомобиле или тех, которые рассчитаны на большую нагрузку, а также применять вместо предохраняющих элементов проволоку.

Заводом – изготовителем запрещено отсоединять АКБ при работающем двигателе, это позволит избежать поломки регулятора напряжения и других элементов электрооборудования автомобиля Лада Гранта.

При выполнении электросварочных работ на вашем автомобиле следует отсоединить проводку от аккумуляторных клемм, генератора и блока управления двигателем. Регулярное очищение клемм аккумуляторной батареи, а также наконечников проводов позволит защитить электрооборудование от окисления и грязи.

Подборка принципиальных схем, облегчающий самостоятельный ремонт Лады Гранты, поиск неисправностей и постановку диагноза при возникновении каких-либо неполадок в схемах электронных узлов автомобиля.

Новая схема блока предохранителей Гранта Стандарт и Гранта Норма

Автомобили ВАЗ 2190, ВАЗ 2191 — 2011, 2012, 2013, 2014, 2015 года выпуска. Рассмотрены также автомобили Лада Гранта Лифтбек, Гранта Люкс, Гранта стандарт, Гранта Норма. Расшифровка предохранителей и реле в монтажном блоке лады гранты.

Схема жгута короба воздухопритока Лада Гранта

Схема электрическая подключения короба воздухопритока на Лада Гранта

Схема включения освещения номерного знака Лада Гранта

Схема электрическая подключения фонарей номерного знака Лада Гранта

Схема системы управления двигателем Лада Гранта

Соединения жгута проводов системы управления двигателем Лада Гранта

Схема системы зажигания Лада Гранта

Монтажная схема системы зажигания Лада Гранта

Общая схема электрооборудования Lada Granta

Общая схема включения электрооборудования Lada Granta

Назначение контактов комбинации приборов Лада Гранта

Назначение контактов комбинации приборов

Расположение реле и предохранителей Лада Гранта

Расположение реле и предохранителей в монтажном блоке Лада Гранта

Схема электрическая монтажного блока Лада Гранта

Схема электрическая принципиальная монтажного блока

Схема электрическая модуля управления светотехникой Лада Гранта

Схема электрическая принципиальная модуля управления светотехникой 21900-3709820-00
