На современных автомобилях установлены двигатели внутреннего сгорания: бензиновые и дизельные. Отличаются они составом используемой для воспламенения топливной смеси. Принцип действия таких двигателей – поршневой. Подаваемая в камеры смесь, сжимается поршнем до соответствующих показателей давления, воспламеняется от прошедшей искры. Механическая энергия сжатия и химическая – горения преобразуются в тепловую энергию, под действием которой газы расширяются, и двигают поршень обратно. Клапаны раскрываются, выпуская отработанные газы.

Не будем вдаваться в подробности действия ДВС, отметим лишь, что подаваемая в камеру смесь, готовится в карбюраторе. Там горючее обогащается кислородом из всасываемого воздуха, и порциями впрыскивается в камеру. В современных двигателях карбюраторы заменены инжекторами, в целях контроля, за выбросами в атмосферу. В таких двигателях, обогащение происходит путем впрыска порции горючего в воздушный поток, осуществляемого движениями форсунок, которыми управляет электронный блок управления. Именно такая форма подачи топлива, в сочетании с нейтрализаторами выхлопных газов (катализаторами), способна контролировать вредные выбросы в атмосферу.

Что могут датчики дроссельной заслонки

Электронный контроль осуществляется посредством датчиков, которые передают следующие данные:

  1. Показатели вращения коленвала
  2. Расхода воздуха и его температура
  3. Температуры антифриза
  4. Положение заслонок дросселя
  5. Системе обратной связи (состав выхлопных газов)
  6. Детонации в моторе
  7. Напряжение электросети
  8. Скорости движения
  9. Положение распредвала
  10. Активация кондиционера
  11. Неровности дорожного полотна

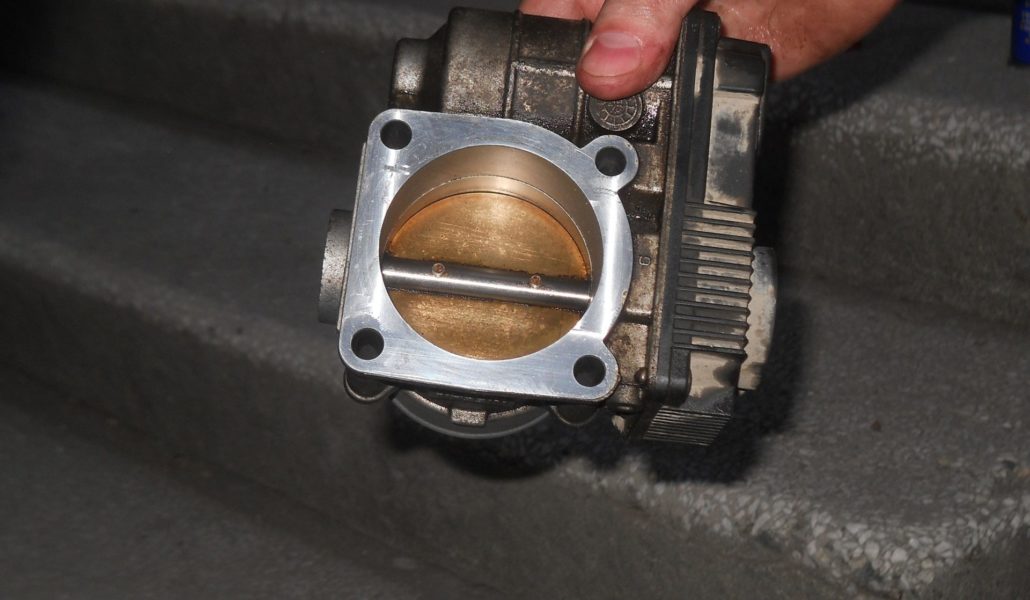

Это прибор для точного дозирования топливной смеси, подаваемой в камеру сжигания двигателя. Его работа повышает КПД мотора и эффективность движения.

Угол положения ДЗ преобразуются в напряжение тока и передается на контролирующие зоны электронного блока. Исходя из угла заслонки, меняется значение напряжения, что и распознается контролером, который подает сигналы к определенным действиям во впрыскивающий механизм. При этом, после обработки сигналов с датчиков, ЭБУ определяет оптимальные параметры для экономичного режима – адаптируют программу под стиль вождения, под данный двигатель и т. д. По сути, датчики фиксируют параметры зависимости положения заслонок дросселя с изменением напряжения в цепи.

Датчики заслонок бывают двух типов:

  • контактные (пленочно резисторные) – которые напрямую связаны с осью заслонки, при вращении которой, перемещаются контакты датчика по полозьям. При этом преодолевается высокое сопротивление и изменение напряжения, что, в конечном итоге, и является исходящим от датчика сигналом. Конструкция простая, легко диагностируется. Однако, быстро изнашивается из-за постоянного воздействия силы трения.
  • бесконтактные – в местах контактов расположен перемещающийся магнит, а показатели переменного магнитного поля преобразует в электронный сигнал датчики Холла. Бесконтактные датчики имеют увеличенный ресурс, однако, сложно диагностируемые.

Как работают

Датчик расположили возле заслонки, к которой крепиться потенциометр с тремя выходами. Один выход предназначен для подачи напряжения, второй – замыкание цепи на массу, а к третьему выходу присоединен электронный блок управления автомобиля, который считывает коды (текущие и ошибки). Он измеряет напряжение на выходе, при нажатии на педаль. При закрытой заслонке напряжение имеет показатель 0,69 вольт. После нажатия на педаль газа, ось заслонки поворачивается на определенный градус, уводя за собой датчик.

Изменяется сопротивление на дорожках, а, следовательно, и напряжение. В положении полного открытия заслонки датчик фиксирует уже порядка 4 вольт. Эти данные считывает ЭБУ и инициирует изменения в подаче топлива, подбирает приемлемый режим работы двигателя, адаптируя под предпочтения водителя. Когда заслонка открыта на три четверти и более, ЭБУ включает продув системы. Закрытые заслонки становятся толчком к регулировке холостого хода, путем подачи воздуха через обходной путь.

Признаки болезни и диагностика

Исправный датчик обеспечивает плавный ход машины и полное сгорание горючего. Если машину начинает дергать и мотать при нажатии на педаль, то это может быть признаком неправильной работы датчика.

Причинами выхода из строя прибора служат:

  • ослабление или потеря контакта клемм с дорожками. Стирание резисторной пленки всегда ведет к поломке прибора.
  • повреждение самих дорожек, из-за использования материалов низкого качества
  • выход из схемы цепи одного или нескольких сопротивлений
  • сбой программы датчика Холла

Признаки болезни приборы:

  1. Затруднение пуска двигателя, даже после разогрева.
  2. Наблюдается больное расходование горючего.
  3. Ход прерывистый
  4. Затруднено ускорение автомобиля
  5. Завышение оборотов на холостом ходу
  6. Слышатся хлопки в выхлопных трубках
  7. Может заглохнуть на холостом ходу
  8. Светится индикатор Check Engine

Эти симптомы могут наблюдаться и при поломке других деталей и систем. Поэтому прежде чем кидаться менять датчик, нужно провести тестирование.

Для определения характера неисправности, в частности датчиков на отечественных марках, нужно произвести замеры напряжения вольтметром. Учитывая параметры нормы (закрытые заслонки – 0,69В, полностью открытые – 4В), снять показания вольтметра при включенном зажигании, при полном вдавливании в пол педали. По совпадению с нормальными параметрами можно судить о неисправности.

Пошаговая рекомендация:

  1. Открыть доступ к датчику (снять фильтр, патрубки)
  2. Снять соединитель с разъема, пол которым можно увидеть три контакта – масса, контакт напряжения и питание. На некоторых моделях добавлен четвертый контакт – клемма холостого хода.
  3. Снимаем показания напряжения между массой и питанием (норма 5В и 12В, в зависимости от модели авто)
  4. Затем замеряем напряжение между выходным контактом и массой (0,7 при закрытых заслонках, до 5В – в состоянии максимального открытия). Вручную изменяем угол отклонения заслонки и фиксируем показания каждого положения. Так определяются зоны отсутствия или недостаточного контакта.
  5. Можно замерить сопротивление между массой и выходным напряжением (норма – от 2,5 кОм до 1 кОм).

Эти действия касаются диагностики контактного датчика. Бесконтакный его собрат тестируется на спец. оборудовании.

В основном, некорректную работу датчика ПДЗ выявляет тестирование автосканером, при считке кодов ошибок, среди которых будет и код датчика.

Ремонт

Ремонт такого устройства может стоить дороже его замены. Поэтому, неисправный датчик чаще заменяют новым, а не чинят. Изначально в приборе заложен эксплуатационный срок, соответствующий 50 тыс. пробега. Периодически зачищая контакты и промывая спиртом, можно увеличить срок работы в несколько раз.

Заменить датчик может практически любой автолюбитель (мы сейчас не говорим о блондинках за рулем), достаточно знать несколько маленьких хитростей:

  • Если нарушена целостность пыльника, замените и его
  • Во время входа зацепов оси заслонки в пазы датчика, корпус надо поворачивать по часовой стрелке. Затем разворачиваем в обратном направлении, чтобы совместить крепежные отверстия болтов.
  • Все процедуры нужно проводить после обесточивания агрегата. Иначе, ЭБУ считает их как ошибку, и Check не погаснет даже после смены датчика.

Далее потребуется регулировка работы замененного устройства:

  • При необходимости сделать надпилы над филем для свободного хода корпуса датчика.
  • Присоединить клеммы аккумулятора. Добиться значения напряжения в 0.7 вольт выходного контакта. Включить зажигание и, вместе с присоединенным вольтметром, вращать до необходимых пределов. Снова обесточить
  • Включаем зажигание, давая возможность ЭБУ запомнить измененные параметры нового датчика.

Подведем итог: датчик ПДЗ – маленький прибор, с большой и ответственной функцией. От его правильной работы зависят эксплуатационные характеристики сердца любого автомобиля – его двигателя. Своевременное выявление неисправностей и аккуратное его использование – залог долгой бес проблемной работы мотора.
