Порядок установки помпы на ВАЗ 2114

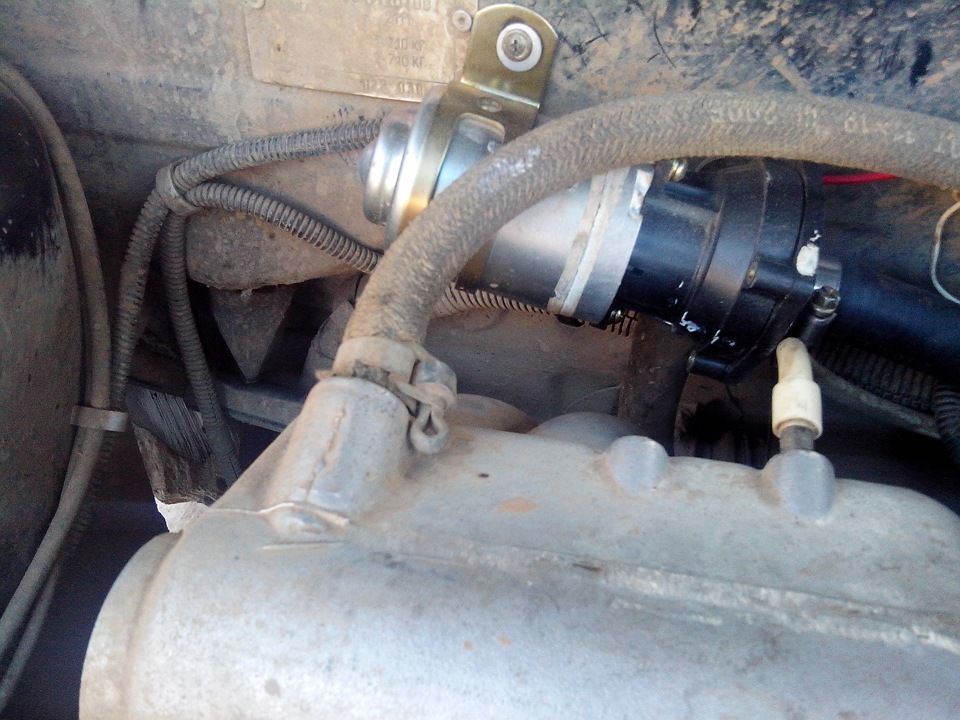

Ставим дополнительную помпу на ваз 2114 Запчасти и автотовары

Помпа (водяной насос) является основным узлом системы охлаждения двигателя внутреннего сгорания. Двигатель при работе нагревается до довольно высоких температур. Для избежания перегрева он охлаждается жидким антифризом, принудительно циркулирующим по каналам внутри корпуса. Именно помпа обеспечивает принудительную циркуляцию охлаждающей жидкости.

Назначение и расположение помпы

Назначение водяного насоса во всех автомобилях одинаково — обеспечение принудительной циркуляции антифриза в системе охлаждения двигателя. С помощью помпы происходит интенсивное охлаждение главных узлов мотора — цилиндро-поршневой группы и головки блока цилиндров.

Срок службы водяного насоса на автомобилях ВАЗ 2114/15 в зависимости от условий эксплуатации, качества антифриза и самого насоса изменяется в широких пределах — от 40 до 150 тыс. км пробега.

Сама помпа представляет собой корпус с посадочным фланцем. Внутри корпуса на подшипнике установлен вал, на одном конце которого закреплена крыльчатка, перекачивающая охлаждающую жидкость (ОЖ), на другом — приводная шестерня. Чтобы антифриз не проникал внутрь подшипника и через него наружу, в корпус запрессован специальный сальник.

Внутри корпуса помпы на подшипнике установлен вал, на одном конце которого закреплена крыльчатка, на другом — приводная шестерня

Водяной насос встроен в силовой агрегат с правой (по ходу движения) стороны и задействован в работе газораспределительного механизма.

Вал с крыльчаткой приводится в движение ремнём ГРМ, надетым на шестерёнку, что создаёт дополнительные сложности при неисправности помпы.

  1. Когда сальник начинает пропускать охлаждающую жидкость, она попадает на ремень ГРМ. Ремень из-за этого быстрее изнашивается.
  2. При заклинивании вала ремень ГРМ обрывается или слетает. Это часто приводит к столкновению поршней с клапанами и последующему капитальному ремонту двигателя.
  3. Отсутствие или недостаток антифриза в системе также может привести к перегреву мотора и, как следствие, к капитальному ремонту.

Водяной насос установлен в блоке цилиндров и входит в состав газораспределительного механизма

На классических моделях ВАЗ помпа вращается от шкива коленчатого вала посредством ремня привода генератора. На автомобилях с передним приводом она интегрирована в механизм газораспределения. Это позволило конструкторам уменьшить габариты силового агрегата.

В автомобилях ВАЗ 2114/15 с восемью- и шестнадцатиклапанными двигателями расположение помпы одинаково, а конструкция заметно различается. поэтому они не взаимозаменяемы.

Основное отличие — большая ширина ремня ГРМ и приводной шестерни для мотора 16V. Поэтому помпы двигателей с разным количеством клапанов не взаимозаменяемы.

Диагностика неисправностей

Поскольку водяной насос на ВАЗ 2114/15 полностью закрыт пластиковым кожухом газораспределительного механизма, визуально определить неисправности невозможно.

Основные признаки неполадок в работе водяного насоса следующие.

  1. Во время работы двигателя со стороны ГРМ доносятся посторонние звуки (гул или скрежет), которые может издавать неисправный подшипник помпы. Однако аналогичный гул может появиться и в случае перетяжки ремня ГРМ после замены, а также при сильном износе натяжного ролика.
  2. На кожухе ГРМ, под машиной после стоянки или на днище кузова обнаружились следы антифриза.
  3. Резкое повышение температуры двигателя во время движения является следствием потери большей части охлаждающей жидкости. Это может произойти из-за пробоя радиатора или окончательного выхода помпы из строя.

В результате заклинивания подшипника шестёренка и вал насоса перекашивается, что может вызвать разрыв ремня ГРМ.

Если сальник водяного насоса пропускает антифриз, его следы видны на блоке цилиндров.

Для более точной постановки диагноза следует выполнить следующее.

    Ключом на 10 открутите три болта крепления и снимите защитный пластиковый кожух.

Откручиваются три болта крепления, и снимается защитный кожух.

Почти всегда диагностика водяного насоса производится при замене ремня ГРМ. Согласно технической документации на автомобили ВАЗ 2114/15 на двигателях 8V ремень должен меняться каждые 60 тыс. км пробега, на двигателях 16V — каждые 45 тыс. км.

Замена помпы на двигателе 8V

Алгоритм снятия и установки помпы похож на процесс замены ремня ГРМ. Всю работу можно разделить на несколько этапов.

  1. Подготовка инструментов и рабочего места.
  2. Частичный слив антифриза и разборка механизма, снятие неисправного элемента.
  3. Приобретение новой помпы.
  4. Установка новой помпы и проверка её работоспособности.

Такая последовательность более целесообразна. Следует сначала снять и осмотреть старый насос, а потом покупать новый. Нередки случаи, когда исправная помпа менялась из-за износа прокладки и прохудившегося герметика.

Необходимые инструменты и расходные материалы

Для замены помпы автомобиля ВАЗ 2114/15 не потребуется загонять машину на эстакаду или смотровую яму. Достаточно гаража или ровной хорошо освещённой площадки.

При работе используются следующие инструменты:

  • стандартный набор накидных и рожковых ключей;
  • комплект головок с воротком;
  • домкрат и колёсные упоры;
  • пассатижи с конусообразными губками, заострёнными на концах;
  • отвёртки;
  • ёмкость для слива ОЖ;
  • ветошь;
  • защитные перчатки.

Демонтаж водяного насоса

Все работы проводятся на остывшем двигателе в следующем порядке.

  1. Открутите три болта крепления кожуха ГРМ.
  2. Риска на шестерёнке распределительного вала совмещается с выступом на корпусе двигателя (с левой стороны). Для этого домкратом поднимается и фиксируется упорами правая передняя часть кузова. При включённой четвёртой передаче правое переднее колесо медленно проворачивается руками до совмещения меток.

Перед снятием ремня ГРМ следует совместить метки на шкиве распредвала и двигателя.

Снимается ремень ГРМ вместе с натяжным роликом.

После слива ОЖ снимаются патрубки подогрева дроссельной заслонки.

Отворачиваются пять болтов, удерживающих металлический кожух, и помпа снимается.

При замене помпы обычно проверяется состояние ремня ГРМ и натяжного ролика. При необходимости они заменяются на новые.

Если причиной снятия насоса была течь антифриза, следует проверить и оценить люфт при вращении вала. Если люфта нет, нужно налить внутрь насоса немного керосина и посмотреть, надёжен ли сальник. Если сальник работоспособен, насос после чистки можно устанавливать обратно, предварительно обработав прокладку на фланце герметиком.

Выбор нового насоса

Чтобы не ошибиться при покупке нового насоса, нужно взять с собой в магазин старый экземпляр.

При этом следует иметь в виду, что производители постоянно совершенствуют защиту от подделок, поэтому на новой помпе можно заметить следующие отличия:

  • лопасти крыльчатки выполнены прямыми в виде трапеции, а не изогнутыми, как это делалось ранее;
  • на торце шкива нанесена лазерная маркировка;
  • на крыльчатке отлит логотип производителя (например, TZA);
  • упаковка запечатана бумажной пломбой, на которой указан каталожный номер детали.

На оригинальную запчасть производитель TZA наносит лазерную маркировку.

Новые модели водяных насосов комплектуются фланцевой прокладкой из мягкой пробки. С картонной прокладкой продаются подделки и насосы старых выпусков.
