Для осмотра или ремонта низа автомобиля иногда необходим подъёмник. Конечно, можно обратиться на станцию техобслуживания, но умельцы, которые сами ремонтируют свою машину, могут сделать себе в гараж подъёмный механизм. Узнаем принципы работы подъёмников и их конструктивные особенности, а также как самостоятельно изготовить подъёмник и правильно его эксплуатировать.

Принцип работы

Автоподъёмник — это специальное техоборудование, которое используют для проведения ремонтных работ и техобслуживания автотранспорта путём поднятия и удержания на определенной высоте.

Разновидности подъемников

Подъемники, изготовленные своими руками, могут быть:

По способу поднятия авто их разделяют на платформенные, ножничные, вилочные. Каждый из них имеет свои конструктивные особенности. Больше всего пользуется спросом винтовой вилочный тип. В качестве основания используется длинный резьбовой вал. Он изготавливается из инструментальной стали и может выдерживать нагрузку до трех тонн. Но своими силами сделать подобный подъемник практически нереально.

Винтовой платформенный подъемник

В данном случае рекомендуется отдать предпочтение винтовому типу в виде платформы. Чтобы сделать подъемник для авто данного вида, выполняют конструкцию в виде прокатных элементов, размещенных параллельно друг к другу ребрами вниз. Их закрепляют к приводному механизму, который обеспечивает подъем платформы.

В указанных типах подъемников требования к валам существенно ниже. Это объясняется присутствием их в количестве четырех штук (а не двух). Основным недостатком таких подъемников называют необходимость применения домкрата для ремонта подвески. Это объясняется тем, что колеса автомобиля не висят в воздухе, а находятся на поверхности швеллеров.

Другие популярные разновидности подъемников

Очень часто вилочные и платформенные подъемники для автомобилей изготавливаются с цепным приводом. По своим эксплуатационным характеристикам они не уступают винтовым. Но такую конструкцию сделать своими силами довольно сложно. Это объясняется необходимостью обеспечения согласованной работы двигателей и тормозных устройств.

Ножничный тип подъемных механизмов чаще всего функционирует за счет гидравлического привода. Но многие мастера решают оснастить их винтовым или цепным механизмом, что чаще всего они делают своими руками.

Для изготовления автомобильного подъемника своими руками необходимо подготовить соответствующие материалы. В их перечень входит:

  • несколько мощных стальных уголков;
  • червячный редуктор. Минимальная грузоподъемность – 0,3 т;
  • металлическая плита толщиной 10 мм. Можно своими руками достать со старого станка для работы с металлом;
  • болты;
  • две мощных цепи, где диаметр составляющих элементов не меньше 2 см;
  • крюк;
  • стальной трос толщиной 5 мм;
  • две шпонки с разным диаметром. Можно легко своими силами извлечь из старого мопеда.

Инструкция по сборке подъемника

Чтобы изготовить подъемник своими силами, необходимо придерживаться довольно простой инструкции:

  1. В стены гаража вмуровывают стальные уголки. Капот машины должен размещаться под ними.
  2. На уголки устанавливают сантиметровую плиту. Ее закрепляют с использованием восьми болтов М8.
  3. Плита не будет монолитно соединена с уголками. При необходимости можно легко изменить ее размещение.
  4. На поверхности плиты закрепляют червячный редуктор.
  5. Шпонку надевают на приводной вал и фиксируют.
  6. В плите проделывают отверстие диаметром 2 см, куда вставляют цепь, после чего соединяют ее концы.
  7. На выходной вал монтируют другую звездочку, меньшего размера, соединяют их между собой.
  8. В плите делают два отверстия диаметром 3 см. Через них пропускают цепь, надев ее на меньшую шпонку.
  9. На конце второй цепи должен находиться крюк, который способен выдерживать вес двигателя.

Создание опрокидывающего подъемника своими руками

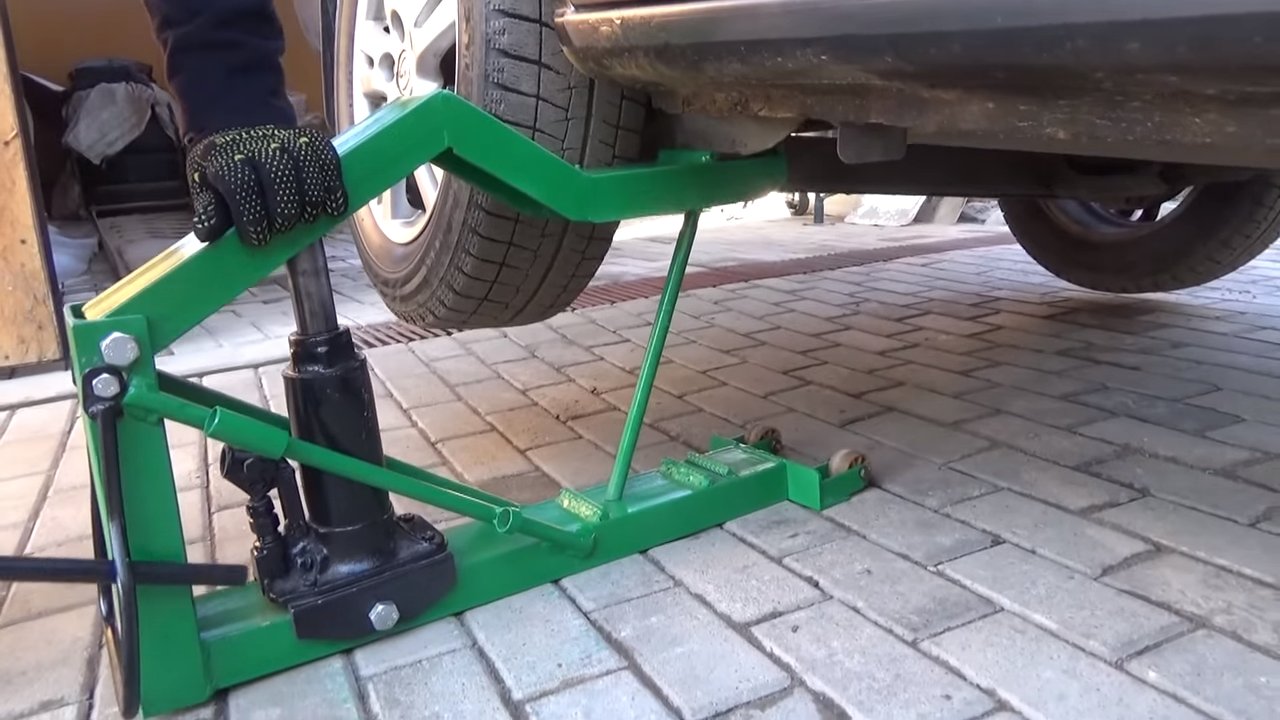

Чтобы изготовить подъемник своими руками, можно использовать совсем другую конструктивную схему. Она позволяет создать устройство опрокидывающего типа. Такой аппарат состоит из нескольких основных частей – башмака, площадки, стойки, системы балок и различных соединительных деталей.

Чтобы сделать подъемник, необходимо придерживаться простой инструкции:

  1. Башмак делают из стального листа, тщательно придерживаясь размеров, указанных в чертеже.
  2. Стойка для опрокидывателя формируется из уголков 32, имеющих длину 1,5 м. Из них собирают квадраты и сваривают между собой.
  3. В нижней части проделывают несколько отверстий для фиксации опорной трубы.
  4. Из стального листа формируют площадку в виде коробки. Боковые стороны приваривают или загибают.
  5. Внутрь коробки монтируют кусок дерева, который фиксируют при помощи крепежей, предварительно вставленных в отверстия ее торцов.
  6. На дерево устанавливается кусок резины.
  7. В нижней части коробки крепится сваркой проушина.
  8. Верхняя балка формируется из двух 1,5 м уголков, сваренных по форме П-образного профиля.
  9. Посередине балки приваривают металлическую вставку для лучшей фиксации домкрата.
  10. К полученному П-профилю балки приваривают прямоугольную пластину такой же длины для получения квадратной трубы.
  11. К одному концу балки приваривается пластина (крепится втулка для соединения с задней балкой), с другой стороны – направляющие домкрата.
  12. Изготавливают заднюю балку из четырех уголков 1,5 м. Делают из них два квадратных профиля.
  13. Посередине задней балки приваривают узел для соединения всех балок между собой.
  14. Нижнюю балку делают сами по такому же принципу, как предыдущие.
  15. Устанавливают домкрат и стопоры.

Правила эксплуатации подъемника

Чтобы самостоятельно сделать подъемник, нужно приложить немало усилий. Но чтобы данный агрегат работал эффективнее, необходимо соблюдать все правила его эксплуатации:

  1. Перед использованием подъемника обязательно удаляют болты, которые скрепляют двигатель и раму транспортного средства.
  2. Под двигатель заводят петлю стального троса. На его конец накидывают крюк подъемника.
  3. Выполняют перебор цепи.
  4. Со временем движение перейдет на приводной вал, который передаст усилие на грузовой, что приведет к натяжению тросов.
  5. Силовой агрегат поднимают медленно и аккуратно, чтобы избежать повреждений.
  6. После изъятия двигателя с применением подъемника необходимо остановить его работу. Груз теперь будет удерживаться редуктором.
  7. Транспортное средство можно отодвинуть и установить на его место прочный стол, который сможет выдержать нагрузку от двигателя.

Насколько надежны и безопасны подъемники, изготовленные своими руками?

Чтобы изготовить подъемник своими руками, необходимо хорошо поработать. Но будет ли безопасным такое оборудование? Некоторые специалисты сильно сомневаются в этом. В среднем вес автомобиля превышает одну тонну. Если подъемник будет иметь небольшую мощность или некачественное оснащение, существует вероятность падения транспортного средства. Это чревато серьезными травмами или даже летальным исходом для автослесаря.

Причинами развития подобной аварийной ситуации называют:

  • большой вес автомобиля, на который не рассчитан приводной или исполнительный узел;
  • неправильная конструкция стопорного агрегата, выполненного своими руками;
  • разрушение стопорного механизма под действием большой нагрузки;
  • неправильное закрепление опорных деталей автомобильного подъемника.

Если необходимо изготовить данное оборудование, приходится использовать чужой чертеж или все рассчитывать самому. В каждом случае существует вероятность наличия серьезных ошибок, которые могут привести к непоправимым последствиям.
