Выпускные системы современных автомобилей становятся все более сложными и совершенными. Связано это не только с борьбой за чистоту окружающей среды, но и с общей тенденцией на уменьшение шумности транспортных средств.
Работают элементы системы выпуска в тяжелых условиях. Высокие температуры в совокупности с агрессивным воздействием окружающей среды оказывают значительное разрушающее воздействие. Поэтому некоторые части выпускной системы со временем приходят в негодность.
Сейчас на рынке представлено большое количество разнообразных запасных частей для систем выпуска. Наблюдается общая тенденция к унификации и взаимозаменяемости запасных компонентов для выхлопной магистрали. Производители все чаще отходят от принципа производства комплектующих под конкретную модель автомобиля, так как это оказалось нецелесообразным.
Сегодня многие производители стремятся производить универсальные запасные части, для монтажа которых необходима небольшая доработка выпускного тракта. Это касается таких компонентов, как резонаторы и пламегасители. Унификация процесса производства позволила снизить стоимость запчастей. Но для потребителя снижение стоимости самой запчасти нивелируется необходимостью переделки выпускного тракта с производством сварочно-резочных работ.
Резонатор или пламегаситель
Часто автовладельцы сталкиваются с выбором: резонатор или пламегаситель?
Резонатор – составная часть системы выпуска, основное назначение которой заключается в подавлении резонансных явлений, выравнивании потока выхлопных газов и снижении шума. Изготавливается из жаростойкой нержавеющей стали.
Существует множество различных конструкций резонаторов. Под каждый двигатель подбираются свои параметры. Одной из основных характеристик является внутренний объем. Немаловажными параметрами считаются количество камер и тип сообщения между ними (через перфорированные отверстия в трубах, через смещенные относительно друг друга трубы или при помощи отверстий в стенках камер).
Также резонаторы подразделяются по типу внутреннего содержимого:
- пустотелые;
- с набивкой из жаропрочных материалов.
Принцип работы заключается в следующем. Выхлопные газы, в зависимости от частоты оборотов двигателя, входят в резонатор с определенной пульсацией. Попадая внутрь резонатора, они проходят по разработанному маршруту с постоянным изменением направления и разделением основного потока на более мелкие направления. В итоге, изначальный импульс рассеивается. Создается более равномерное движение газов с относительно небольшой амплитудой изменения давления.
Основное отличие пламегасителя – прямоточная конструкция. Качественный пламегаситель изготавливается из нержавеющей стали. Центральная труба имеет перфорацию с расчетной частотой и диаметром отверстий. Корпус часто выполняется из двух слоев. Это делается для повышения надежности (если один слой будет поврежден, второй не позволит газам прорваться наружу) и достижения еще большей эффективности подавления шума.
Внутреннее пространство корпуса заполняется жаростойкими материалами. Это может быть металлический или минеральный наполнитель. Основная его задача – свободно пропускать через себя газы, разбивая их на как можно более мелкие потоки.
Пламегаситель, в отличие от резонатора, способен долго работать под воздействием более высоких температур. Поэтому целесообразно его устанавливать в местах, расположенных недалеко от выпускного коллектора.
Выхлопные газы имеют волнообразную структуру потока с областями повышенного и пониженного давления. Когда в пламегаситель выходит порция выхлопа высокого давления, газы через отверстия проникают внутрь набивки корпуса. Там происходит их разделение на более мелкие потоки и охлаждение. Когда подходит область низкого давления, выхлопные газы выходят из набивки и добавляются в поток. Таки образом происходит уменьшение амплитуды пульсации, что ведет к исключению резонансных явлений. Также осуществляется охлаждение, что благоприятно сказывается на последующих элементах системы выпуска.
В целом функциональные возможности резонатора и пламегасителя схожи. Отличия заключаются в том, что пламегаситель может выдерживать большую температурную нагрузку, а резонатор лучше справляется с подавлением резонансных явлений и снижением шума. Исходя из этого, можно сделать вывод, что пламегаситель целесообразнее устанавливать вместо элементов выпускной системы, расположенных ближе к коллектору. Резонатор же лучше устанавливать во второй половине системы выпуска.
Пламегаситель вместо резонатора
Существует несколько основных причин выхода из строя резонатора:
- механическое повреждение из-за удара в область корпуса или под воздействием вибраций при нарушении целостности резиновых подвесов;
- прогорание корпуса или внутренних конструктивных элементов;
- разрушение внутренней структуры.
Признаки выхода из строя резонатора следующие:
- характерный секущий звук (при незначительных нарушениях герметичности) или рев (когда имеются серьезные повреждения);
- дребезг, доносящийся из корпуса;
- запах выхлопа в салоне;
- выходящие выхлопные газы из-под днища автомобиля.
Автовладельцы часто задаются вопросом: можно ли установить резонатор вместо пламегасителя. Здесь все зависит от конструктивных особенностей системы выпуска конкретно взятого автомобиля. Также необходимо учитывать опыт производства подобной замены на подобных автомобилях.
В большинстве случаев, установка пламегасителя подходит для замещения центрального резонатора, который устанавливается за катализатором или сажевым фильтром. На этом участке выхлопные газы все еще имеют большую температуру. А за центральным резонатором следует главный глушитель. Поэтому установка пламегасителя здесь не окажет существенного влияния на увеличение шумовой отдачи и будет исправно функционировать, снижая резонанс и участвуя в охлаждении выпускных газов.
Установка пламегасителя вместо главного резонатора нецелесообразна. За исключением тех случаев, когда выпускная система модифицируется в некое подобие спортивного варианта. Тогда есть смысл поставить вместо глушителя стронгер. При этом усилится шумовая отдача, и могут появиться отголоски резонансных явлений.
Резонатор, пламегаситель вместо катализатора
Большинство автовладельцев в России при появлении проблем с катализатором выбирают путь его удаления с установкой заменителя. Это обусловлено лояльным отношением к нарушению экологических норм, а также дешевизной подобной замены. Новый катализатор имеет высокую стоимость. Установка же заменителя обходится гораздо дешевле.
Вместо каталитического нейтрализатора наиболее целесообразным является установка пламегасителя или стронгера. Это обусловлено условиями работы вблизи двигателя. Высокая температура может достаточно быстро повредить резонатор. В особенности, если он пустотелый.
Исключением является установка резонатора в конструкциях выпускных систем с несколькими катализаторами. Здесь можно вживить резонатор вместо последнего каталитического нейтрализатора. Он, как правило, расположен на значительном расстоянии от двигателя и к моменту его достижения выпускные газы охлаждаются и теряют кинетическую энергию.

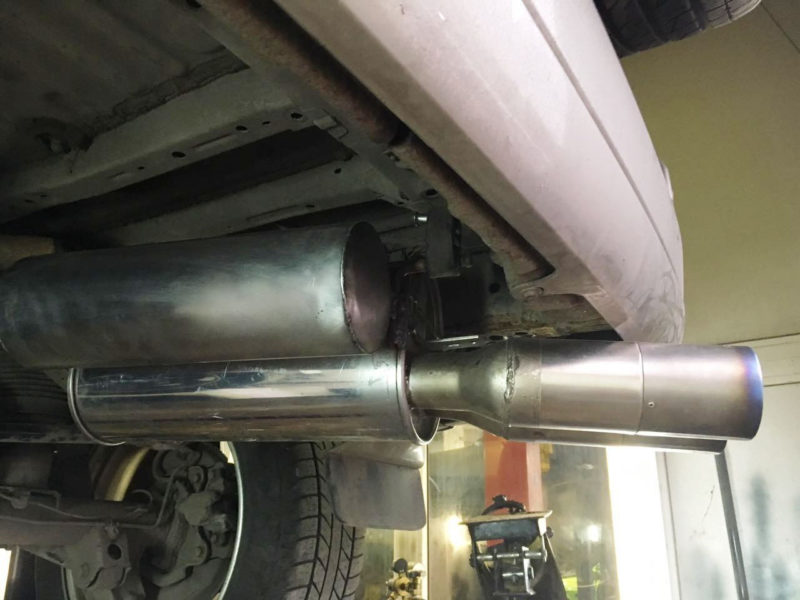

Глушитель автомобиля предназначен для снижения уровня шума выхлопных газов в системе выпуска до соответствия с международными стандартами. Он представляет собой металлический корпус, внутри которого выполнены перегородки и камеры, образующие каналы со сложными маршрутами. Когда через последние проходят отработавшие газы, происходит поглощение звуковых колебаний различной частоты и преобразование их в тепловую энергию.
Функции глушителя в системе выпуска
В системе выпуска отработавших газов двигателя глушитель устанавливается после катализатора (для автомобиля, работающего на бензине) или сажевого фильтра (для дизельных моторов).
В большинстве случаев их предусматривается два:
- Предварительный (резонатор глушителя) — предназначен для грубого подавления шума и стабилизации колебаний потока выхлопных газов, выходящих из двигателя. Он устанавливается первым, поэтому его часто называют «передним». Одной из его главных функций является распределение отработавших газов в системе.
- Основной глушитель — предназначен для окончательного подавления шума.
На практике устройство глушителя автомобиля обеспечивает следующие приводящие к снижению шума преобразования выхлопа:
- Изменение сечения потока выхлопа. Реализуется благодаря присутствию в конструкции камер различного сечения, что позволяет поглотить шумы высокой частоты. Принцип технологии прост: вначале движущийся поток отработавших газов сужается, что создает некоторое акустическое сопротивление, а затем резко расширяется, в результате чего звуковые волны рассеиваются.
- Перенаправление отработавших газов. Осуществляется перегородками и смещением оси трубок. При развороте потока выхлопных газов на угол от 90 градусов достигается гашение шумов высокой частоты.
- Изменение колебаний газов (интерференция звуковых волн). Достигается за счет присутствия перфорации в трубках, по которым проходит выхлоп. Эта технология позволяет гасить шумы различных частот.
- «Самопоглощение» звуковых волн волн в резонаторе Гельмгольца.
- Поглощение звуковых волн. Помимо камер и перфорации в корпусе глушителя присутствует звукопоглощающий материал, изолирующий шумы.
Особенности работы и виды глушителей
В современных автомобилях используются два вида глушителей: резонансные и прямоточные. Оба могут устанавливаться в комплексе с резонатором (предварительным глушителем). В некоторых случаях прямоточная конструкция может заменять передний глушитель.
Устройство резонатора
Конструктивно резонатор глушителя, который также называют пламегасителем, представляет собой перфорированную трубу, находящуюся в герметичном корпусе, разделенном на несколько камер.
Он состоит из следующих элементов:
- корпус (имеет цилиндрическую форму);
- теплоизоляционная прослойка (выхлопные газы имеют очень высокую температуру);
- глухая перегородка (для поворота потока газов);
- перфорированная труба;
- дроссель (позволяет изменять сечение потока отработавших газов).
Конструкция резонансного глушителя
В отличие от предварительного, главный резонансный глушитель устроен сложнее. Он состоит из нескольких перфорированных труб, установленных в общем корпусе, которые разделены перегородками и находятся на разных осях:
- передняя труба с перфорацией;
- задняя труба с перфорацией;
- впускная труба;
- передняя перегородка;
- средняя перегородка;
- задняя перегородка;
- выпускная труба;
- корпус (овального сечения).
Таким образом, резонансный глушитель использует все виды преобразования звуковых волн различных частот.
Особенности прямоточного глушителя
Основным недостатком резонансного глушителя является эффект создания противодавления, который возникает в результате перенаправления потока отработавших газов (при его столкновении с перегородками). В связи с этим многие автомобилисты выполняют тюнинг системы выхлопа, устанавливая прямоточный глушитель.
На практике глушитель-прямоток имеет следующий принцип работы: через все камеры проходит одна перфорированная труба. Таким образом, гашение шума путем изменения направления и сечения потока газов отсутствует, а подавление шумов реализуется исключительно благодаря интерференции и поглощению.
За счет беспрепятственного прохождения выхлопа через прямоточный глушитель возникающее противодавление очень мало. Однако на практике большого прироста мощности это не обеспечивает (от 3% до 7%). С другой стороны, у автомобиля появляется характерное для спортивных автомобилей звучание, поскольку присутствующие в нем шумопоглощающие технологии устраняют только высокие частоты.
От того, как работает глушитель, зависит комфорт водителя, пассажиров и пешеходов. Так при длительной эксплуатации повышенный шум может причинять серьезные неудобства. На сегодняшний день установка в конструкции прямоточного глушителя для автомобиля, перемещающегося в городской черте, является административным нарушением, которое грозит штрафами и предписанием о демонтаже устройства. Связано это с превышением норм шума, заданных стандартами.
Работа двигателя на автотранспортных средствах, если говорить про ДВС, сопряжена с выработкой достаточно сильного шума. Но этот шумовой эффект водитель, его пассажиры, а также люди на улице практически не слышат.
Так было далеко не всегда. Первые машины, работающие на двигателях внутреннего сгорания, были очень шумными, создавали много дыма, а потому это становилось настоящей проблемой. Но решение через некоторое время придумали.
Каждый современный автомобиль обязательно оснащается глушителем. Уже из названия становится очевидно, что главной функцией глушителей является гашение и подавление шумов и звуков, возникающих от работающего мотора.
Система выхлопа устроена достаточно сложно, несмотря на кажущуюся простоту выполняемых функций. В её состав входит несколько элементов, одним из которых выступает резонатор. Относительно него у автолюбителей возникают вопросы. Их интересует, что это такое, зачем устанавливается и какие задачи выполняет в работе системы выхлопа и всего автомобиля.
Составляющие конструкции
Как уже ранее отмечалось, внешне резонаторы очень напоминают глушители. Из-за этого их легко перепутать новичку. А более опытные автомобилисты называют резонаторы малыми или дополнительными глушителями.
В действительности конструктивно это довольно сложный элемент, включающий в себя несколько слоёв. Причём каждый из этих слоёв отвечает за выполнение определённой функции.
Если познакомиться с устройством резонаторов автомобиля в разрезе, то действительно можно заметить существенное внешнее сходство со стандартным штатным глушителем транспортного средства.
Стоит внести некоторые уточнения относительно того, как устроен в автомобиле резонатор глушителя:
- конструкция представлена в виде нескольких камер, которые разделены между собой специальной сеткой;
- такое строение позволяет постоянно сужать и расширять потоки выходящих газов. Важно отметить, что выход газа происходит резкими рывками. Резонатор выравнивает эти рывки, что позволяет на выходе получить равномерный поток выработанного газового выхлопа;
- камеры внутри немного смещены, что позволяет менять направление движения выхлопа, тем самым сглаживая неравномерную пульсацию;
- гашение частоты выхлопа происходит за счёт внутренней перфорации. С её помощью уровень шумности снижается.
Свои задачи автомобильный резонатор выполняет благодаря конструкции, которая предусматривает наличие большого количества закрытых полостей, соединённых друг с другом при помощи трубопровода и множества перфораций, то есть отверстий.
Предусмотренные конструкцией отверстия позволяют вызывать разночастотные колебания, меняющиеся за счёт трения.
Что же касается расположения, то этот элемент выхлопной системы устанавливается непосредственно между приёмным коллектором или нейтрализатором и штатным глушителем.
Но расположение может несколько отличаться. Это зависит от конкретно модели автотранспортного средства и производителя.
Важно понимать, что образующийся в двигателе газ при сгорании топливовоздушной смеси имеет огромную температуру. При этом функция резонатора автомобиля заключается в том, чтобы её снижать, уменьшая тепловую нагрузку на глушитель и идущие после резонатора элементы выхлопной системы.
Теперь что касается того, какая температура на выходе из камеры сгорания и под какими тепловыми нагрузками работает малый глушитель. В зависимости от конкретной автомобильной системы, температура может достигать отметки более 650 градусов Цельсия. После возгорания, отработанный газ идёт на впускной коллектор при экстремально высоких температурных показателях.
Доходя для резонатора глушителя автомобиля, температура снижается не так сильно. Потому крайне важно, чтобы резонатор изготавливался из высококачественных и жаропрочных материалов. При эффективной работе самого резонатора, он способствует падению температуры, благодаря чему нагрузка на глушитель оказывается существенно меньше. Это продлевает срок его службы и сохраняет в целостности всю выхлопную автомобильную систему.
Резонаторы или дополнительные глушители классифицируют в зависимости от того, на двигателях какого типа они используются.
Потому различаются 2 основных вида устройств.
- Предназначенные для установки на двухтактные двигатели. Если транспортное средство оснащается подобным мотором, что в наше время встречается не так часто, то резонатор становится обязательным элементом компоновки выхлопной системы. Если резонатор будет отсутствовать, это моментально приведёт к увеличению количества потребляемого топлива. Изменится работа мотора в худшую сторону, снизится скорость и мощность. Это обусловлено тем, что удаляться будет не только отработанный выхлопной газ, но также и не до конца сгоревшее топливо. Отсюда падение скорости параллельно с увеличением расхода топлива.
- Резонаторы, устанавливаемые на четырёхтактные силовые установки. В случае с такими двигателями резонатор может сыграть не на пользу автомобилю, а создать определённые дополнительные проблемы. Демонтаж позволяет увеличивать уровень мощности двигателя примерно на 15%. Опытные автомобилисты считают, что на четырёхтактных моторах резонатор только мешает нормальной работе двигателя. Да, если его убрать, мощность действительно повысится. Но одновременно ухудшится экологичность транспортного средства, выхлоп начнёт загрязнять окружающую среду. Потому на 4-тактных моторах всё равно стоят резонаторы, позволяющие достичь требуемых экологических норм.
Есть ещё одна дополнительная классификация, которая различает резонаторы по их конструктивным особенностям.
На некоторые автомобили устанавливаются стандартные элементы моноблочного типа. Но постепенно практически все переходят на комбинированные устройства.
Второй тип резонаторов состоит из двух основных частей. Это классическая конструкция с трубой и перегородками, а также камера, заполненная специальными материалами, обладающими свойствами шумопоглощения. Зачастую в конструкциях используют материалы на основе базальтового волокна.
Комбинированные устройства являются более эффективными, современными и полезными в работе автомобильных двигателей и выхлопных систем. Потому на большинстве автотранспортных средств встречаются именно такие типы резонаторов.
Малые глушители или резонаторы глушителя разделяют по их размерам. Различают следующие подкатегории:
Ещё иногда классифицируют резонаторы в зависимости от их объёма. Это полезный способ классификации, поскольку во многом именно от объёма зависит, насколько эффективным окажется резонатор в конструкции автомобильной выхлопной системы. Если будет наблюдаться дефицит объёма в резонаторе, то в момент резкого нажатия водителем на педаль газа уровень шума окажется крайне высоким. Кому-то этот звук нравится, а потому специально устанавливаются резонаторы. Но из соображений безопасности системы выхлопа, а также из уважения к окружающим людям, лучше устанавливать устройств с достаточным рабочим объёмом.
Резонаторы или малые глушители изготавливаются из различных материалов. Наиболее бюджетные конструкции создают на основе алюминированной стали. Хотя в действительности это самая простая сталь, поверх которой наносится небольшой слой алюминия. Выглядят, как полноценно алюминиевые, но по факту не способны выдерживать значительные нагрузки. Требуют более частой замены. Слой алюминия только временно предотвращает образование коррозии на устройстве.
Если автомобилист хочет получить действительно качественный, долговечный и эффективный резонатор, когда стандартный заводской элемент не устраивает или износился, оптимально выбирать конструкции на основе нержавеющей стали с двойным корпусом.
Выхлопная система постоянно подвергается сильным нагрузкам в виде высокой температуры. В результате периодически происходят сбои в нормальной работе всего автомобиля. Чтобы поломка резонатора или иного компонента не стала неожиданностью для автовладельца, настоятельно рекомендуется проводить профилактическую проверку и диагностику работоспособности узла. Заметив первичные признаки неисправностей, можно своевременно принять меры, провести ремонтно-восстановительные работы или просто полностью заменить вышедший из строя резонатор.
Отличия резонатора и пламегасителя
Можно довольно часто встретить рассказы автомобилистов, которые устанавливали в выхлопную систему своего транспортного средства пламегаситель. Но не все знают, что это такое и чем вообще отличаются резонатор от пламегасителя.
Некоторые утверждают, что единственным отличием является название. Другие заявляют о существенной разнице между этими двумя элементами. Следует разобраться в вопросе более детально.
Существует устройство, которое почему-то в России и странах СНГ часто называют пламегасителем. Начнём с того, что элемент не гасит пламя. Отсюда и возникают вопросы относительно странного названия. Но в выхлопную систему конструкция действительно устанавливается.
Причём пламегасители размещают непосредственно за приёмной трубой. По факту эта конструкция выполняет задачи дополнительного резонатора. Но тут стоит внести некоторые поправки.
В России экологические нормы далеко не такие строгие, как в Европе. Из-за этого довольно часто на машинах можно встретить ситуации, как на законное место каталитического нейтрализатора, то есть катализатора, устанавливают пламегаситель. Хотя катализатор позволяет как раз снизить уровень вредных выбросов в нашу с вами атмосферу.
По выполняемой роли в выхлопной системе автотранспортного средства пламегаситель действительно во многом напоминает резонатор. К его основным функциям можно отнести реализацию следующих задач:
- частично компенсирует импульсы, которые возникают при детонации топливовоздушной смеси внутри камер сгорания;
- частично компенсирует шумовые или звуковые волны низкочастотного диапазона;
- упорядочивает перемещение отработанного газа;
- снижает температуру отработанного газа.
Теперь что касается непосредственно интересующих нас отличий между резонатором и так называемым пламегасителем.
Разница в 2 основных вещах:
- Пламегасители обязательно должны изготавливаться из высококачественных материалов. Это обусловлено его установкой непосредственно за приёмной трубой. Потому на гаситель воздействуют существенные температурные нагрузки и колебания. Если материал будет некачественным, элемент быстро выйдет из строя.
- Резонатор эффективнее компенсирует звуковые волны, нежели пламегаситель. Ведь прямая обязанность резонатора как раз и заключается в том, чтобы компенсировать пиковые звуковые волны, упорядочивать звук, прежде чем он пойдёт в глушитель.
Учитывая эти факторы, можно сказать, что каждый элемент выполняет возложенные на него функции. Пламегаситель и резонатор вовсе не являются синонимичными устройствами. Это несколько разные элементы выхлопной системы автотранспортного средства. Но сходство между ними действительно есть.
Признаки неисправностей резонатора
Напоследок хочется добавить несколько слов относительно того, как можно определить возникновение неисправностей в работе резонатора.
Любые поломки, связанные с этим элементов, приводят к падению мощности двигателя, повышают уровень шума и способствуют увеличению расхода топлива.
Определить неполадки можно по нескольким характерным признакам. А именно:
- заметно повысилась громкость в работе выхлопной системы. Каждый автовладелец знает, насколько громко или тихо работает его выхлоп. Если же звук возрастает, глушитель функционирует слишком шумно, то это прямой признак выхода из строя резонатора. Он не справляется со своими задачами, а потому на глушитель выходит сильный шум, который не был предварительно погашен;
- звук дребезжания металла. Он доносится от места, где располагается узел резонатора. В такой ситуации высока вероятность того, что один из внутренних компонентов резонатора под воздействием температурных нагрузок уже прогорел полностью;
- падает мощность двигателя. Водитель нажимает на педаль газа, но не получает привычную отдачу. Разгон происходит медленнее, при этом растёт количество потребляемого топлива. Эти признаки характерны в случае снижения пропускной способности малого глушителя, то есть резонатора на автомобиле.
Если начал проявляться хотя бы один из перечисленных признаков, либо сразу несколько, требуется проверить состояние резонатора.
В зависимости от результатов проверки, можно обойтись мелким ремонтом, частичной заменой, либо же полной сменой вышедшего из строя резонатора.
Когда резонаторы прогорают, пытаться их запаять и заварить сварочным оборудованием не рекомендуется. Лучше заменить деталь полностью. Дополнительно следует узнать, почему элемент вышел из строя раньше положенного срока.
При грамотной эксплуатации резонаторы служат очень долго и не требуют периодической замены. Но в определённых условиях износ может наступить раньше времени. И тогда оптимальным решением проблемы станет замена.
