Устройство термостата на Ладе Калина

Устройство термостата на Ладе Калина

Опытные автолюбители понимают принцип работы термостата. Новички лишь слышали про эту деталь, но не знают, для чего она используется. С термостатом каждый сталкивается рано или поздно, так как узел меняется с той же периодичностью, что и любой другой расходник. Служит он не более трёх лет, а его поломку трудно не заметить.

Характеристики

Термостат – важный системы охлаждения двигателя, он занимает место между радиатором и блоком цилиндров силового агрегата. По своей конструкции это корпус с автоматическим клапаном, который при нагреве охлаждающей жидкости до определенной температуры открывает большой контур циркуляции через основной радиатор охлаждения.

Благодаря закрытию большого круга на остывшем двигателе автомобиль прогревается при циркуляции по малому контуру значительно быстрее. Сокращается износ его подвижных частей, исключается перегрев, снижается объем вредных веществ, выбрасываемых в окружающую среду.

Исправный термостат позволяет прогреть мотор до рабочей температуры, которая для Калины составляет 90-95 градусов. С течением времени клапан изнашивается, и обогреватель поддерживает температуру не выше 80 градусов. Исправное устройство способствует быстрому прогреву мотора даже при сильном морозе.

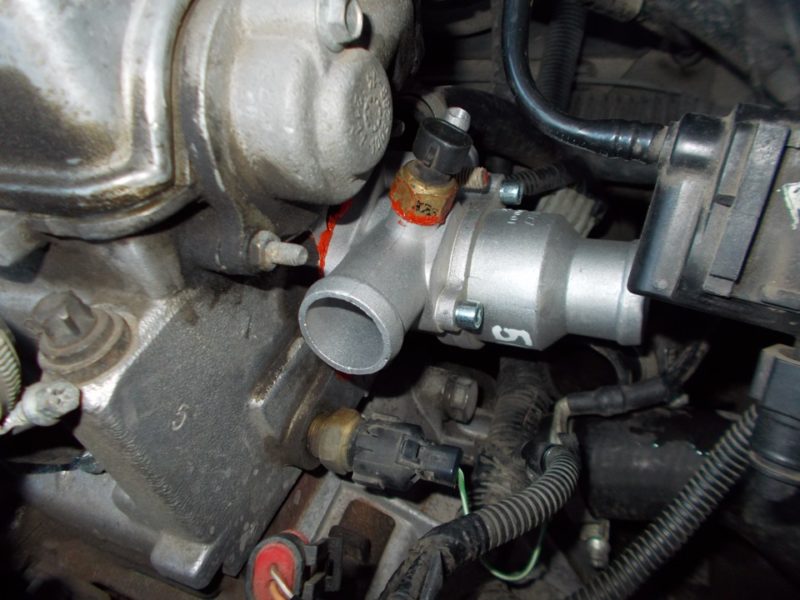

Устройство термостата лада калина

Благодаря этому устройству печка на Калине считается одной из самых теплых на автомобилях ВАЗ. По мнению экспертов и автолюбителей, лучшим по соотношению «цена-качество» является штатный термостат производства ДААЗ. Все дело в специальном винте, с помощью которого можно самостоятельно настроить температуру открытия клапана. Нельзя не учитывать надёжность заводских изделий, которые в этом плане выигрывают у большинства аналогов.

Для 8- и 16-клапанных моторов используются одинаковые термостаты.

Принцип работы устройства

Когда двигатель холодный, клапан термостата находится в закрытом положении, и антифриз циркулирует по малому кругу, проходя только через радиатор отопителя и по водяной рубашке блока. Когда мотор прогревается до рабочей температуры, клапан открывается полностью, и жидкость начинает циркулировать по большому кругу, проходя через радиатор, где охлаждается. Так предотвращается перегрев силового агрегата.

Зимой прогрев занимает меньше времени благодаря термостату – радиатор отопителя нагревается раньше, и в салоне становится тепло уже через несколько минут, при этом экономится топливо. Терморегулятор подлежит замене, если при достижении температуры 95 градусов и более клапан не открывается – двигатель начинает перегреваться. Если мотор наоборот, не может прогреться, значит, прибор не закрывается и также подлежит замене.

По своей конструкции это простое изделие, состоящее из корпуса, основного и байпасного клапанов, чувствительного к температурам элемента, двух впускных и одного выпускного патрубка. В зависимости от производителя термостат изготавливается из меди, латуни или термостойкого пластика.

В основе термочувствительного твердотельного элемента – воск технического назначения. При нагреве он плавится и, расширяясь, давит на основной клапан, заставляя его открываться, пропуская тем самым охлаждающую жидкость по большому кругу. Воск тает быстро благодаря порошку из меди, алюминия и графита, который входит в его состав.

Проверить работоспособность нагревателя можно без его установки в систему охлаждения. Для этого нужно поместить устройство в ёмкость с водой и поставить на плиту. По мере нагрева жидкости клапан термостата приоткрывается приблизительно на 3 сантиметра. Так можно убедиться в исправности устройства ещё до его монтажа.

Неисправности

Терморегулятор относится к расходным материалам, а значит, ремонту не подлежит. Замену можно проводить самостоятельно или обратиться с этим вопросом в автосервис. В первом случае в расходы будет включена только стоимость самого устройства. При обращении к специалистам к этой сумме добавится порядка 400 рублей за работу автомеханика. Деталь меняется потому, что ремонтировать в ней нечего. Самая распространенная неисправность – выход из строя твердотельного термочувствительного элемента.

Термостат на Ладе Калине расположен в схеме системы охлаждения между радиатором и блоком двигателя – сразу под воздушным фильтром. Достаточно его отодвинуть, чтобы увидеть устройство.

Прежде чем менять термостат или проверять его на работоспособность, нужно знать, какие неисправности для него характерны. Выделяют три признака, которые говорят о поломке:

  1. Клапан заклинил в открытом положении. В этом случае охлаждающая жидкость циркулирует всегда по большому кругу, даже при запуске холодного двигателя. Мотор прогревается до рабочей температуры значительно дольше. Летом такая поломка не приносит неудобств владельцу автомобиля, а вот с наступлением холодов двигатель может вовсе не прогреваться. Печка не будет работать как положено, увеличится расход топлива.
  2. Клапан заклинил в закрытом положении. Если устройство не может открыться, то охлаждающая жидкость циркулирует только по малому кругу. Двигатель будет постоянно перегреваться, появится риск его полного выхода из строя. Длительная эксплуатация автомобиля при такой неисправности запрещена. Для предотвращения перегрева можно включить вентилятор отопителя на максимальную скорость обдува и постоянно контролировать показания указателя температуры двигателя.
  3. Клапан открывается раньше, чем нужно. При открытии клапана на температуре 70-75 градусов двигатель не успевает прогреться до рабочей температуры и тратит на это больше времени и топлива.

Последняя проблема встречается редко – в основном на устройствах, которые не подходят для использования на этом автомобиле или изготавливаются кустарным способом.

Причины неисправностей и способы их выявления

Самые частые неполадки:

  • появление коррозии на подвижных элементах устройства – случается редко, в основном при использовании вместо антифриза водопроводной воды;
  • попадание в корпус посторонних предметов, загрязнение или образование накипи;
  • антифриз низкого качества;
  • неисправность насоса охлаждающей жидкости.

Существует несколько способов проверки термостата. Ниже описан метод тестирования устройства без необходимости его демонтажа:

  1. Запустить двигатель. Так как в исправном терморегуляторе клапан должен быть в закрытом состоянии, то через несколько минут после запуска нижний патрубок радиатора должен быть холодным. Если шланг теплый, это свидетельствует о неплотно закрытом или полностью открытом клапане. Мотор будет дольше прогреваться и расходовать для этого больше горючего.
  2. Если патрубок начинает нагреваться после достижения рабочей температуры, значит, термостат исправен. Либо он заклинил с закрытым клапаном – двигатель будет перегреваться, понадобится срочная замена.

Все действия следует проводить, соблюдая осторожность. В процессе работы СОД патрубки и двигатель сильно нагреваются, случайное прикосновение к ним может стать причиной серьезного ожога. При функционировании малого круга радиатор не задействуется, верхний горячий и нижний холодный патрубок свидетельствуют о проблемах при условии, что мотор прогрет. Если описанные манипуляции не дали полной уверенности в работоспособности узла, можно провести более тщательную проверку, но для этого потребуется снять термостат с автомобиля.

Этот способ тестирования выглядит так:

  1. Устройство поместить в металлическую ёмкость, наполненную водой, поставить на плиту.
  2. Дождаться, пока вода достаточно нагреется. При температуре около 60 градусов клапан начнёт приоткрываться. Полностью он откроется при температуре близкой к кипению – 90-95 градусов.
  3. Устройство вынуть из ёмкости и понаблюдать за тем, как по мере остывания клапан начнёт закрываться. В конечном итоге он должен закрыться, полностью перекрыв канал.

Если во время проведения проверки были выявлены сбои в работе клапана – не открывается, открывается не полностью, закрывается неплотно – его следует заменить.

Как можно доработать нагреватель

На новых моделях Лада Калина 2 и Лада Гранта используется схема работы системы охлаждения с параллельным включением радиатора отопителя. Из-за этого рабочая температура снижается до 85 градусов, что несколько ниже, чем на предыдущих моделях семейства ВАЗ. Многие автовладельцы всерьёз полагают, что такая температура не может быть нормальной – налицо повышенный расход топлива, а также снижение ресурса подвижных частей двигателя из-за преждевременного износа. Но по утверждению экспертов никакой связи между сниженной рабочей температурой и ресурсом двигателя нет.

Система охлаждения Лады Калина работает более эффективно благодаря одноконтурной схеме. Подобная модернизация пошла только на пользу двигателю, позволила изменить угол опережения зажигания, в результате экономится топливо. Также снижается инерционность терморегулятора. Недостатком стал посредственный обогрев салона при отрицательных температурах. Выход из ситуации – самостоятельная доработка термостата.

Модификация подразумевает два основных способа:

  • укоротить шток твердотельного термочувствительного элемента;
  • заменить термоэлемент.

Для автомобилей с тросиковой педалью газа используется дроссельный узел с подогревом от системы охлаждения. В этом случае добавляется дополнительный круг циркуляции.
