Для обеспечения нормальной работы всех устройств и приборов каждый автомобиль оснащается электросистемой. Современные авто имеют более сложную электрическую схему, поскольку оборудуются многими устройствами, предназначенными для комфортного управления транспортным средством. Из этого материала вы узнаете, что представляет собой электросхема Приора, и как определить неисправность в ее работе своими руками.
Особенности электрооборудования

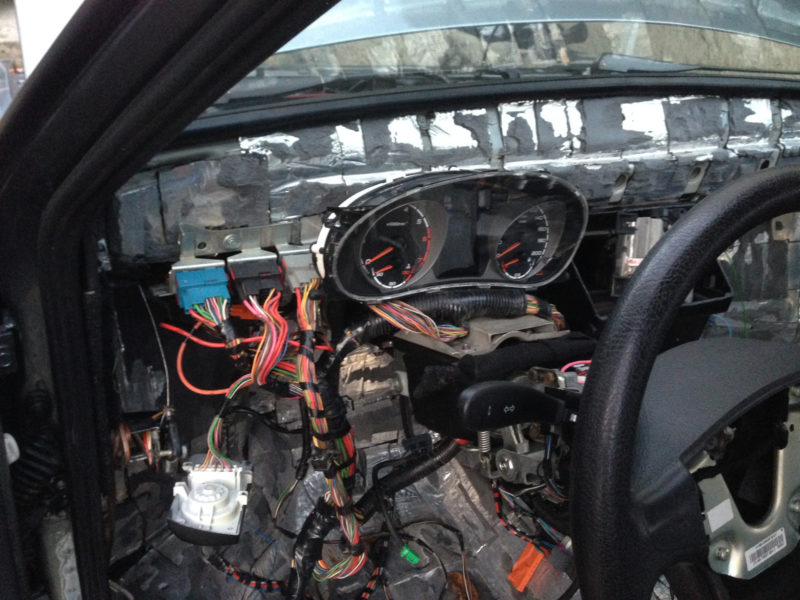

Электросхема автомобиля Лада Приора включает в себя несколько основных элементов — переднюю и заднюю колодку, колодку контрольного щитка, а также системы управления мотором. Все эти элементы связаны друг с другом специальными штекерами, расположенными слева под центральной консолью, а также над монтажным блоком.только жгут контрольного щитка и системы управления ДВС находится в шахте системы отопления, со стороны водительского места. Также следует отметить, что задняя колодка и прибора подключены к управляющему устройству электропакетом, который находится в салоне машины.
Основные системы, которые включает в себя электросхема:
- отопительный узел, печка;
- оптика, включающая в себя основные фары, габариты, противотуманные огни, поворотники;
- система очистки лобового и заднего стекол, если это предусмотрено конструкцией автомобиля;
- центральный замок авто;
- электростеклоподъемники.
Возможные ошибки
С какими неисправностями в работе бортовой сети автолюбитель может столкнуться:
- Само устройство не работает. Например, отказывается функционировать система обогрева заднего стекла либо электрический регулятор боковых зеркал. Есть вероятность, что причина кроется в самом устройстве либо предохранителе, который отвечает за его работоспособность.
- Замыкание в электросети. Как сказано выше, проблема замыкания обычно проявляется в результате нарушения изоляции на том или ином участке. Чтобы не допустить этого, укладка проводов должна осуществляться в местах, где отсутствуют какие-либо движущиеся элементы.
- Обрыв проводки. Данная неисправность характерна для многих авто российского производства.Чтобы не допустить обрыва, учтите рекомендации, описанные пунктом выше.
- Выход из строя предохранительного элемента. Если вы замечаете, что в работе тех или иных приборов стали появляться неисправности, то для начала следует открыть монтажный блок и проверить целостность самого предохранителя. Есть вероятность, что проблема кроется именно в этом. Обычно предохранительные устройства ломаются из-за слишком высокого напряжения в бортовой сети. Если причина действительно кроется в перенапряжении, то для начала необходимо ликвидировать саму проблему, а уже потом менять предохранители.
- Отсутствие контакта. Участок цепи при этом может быть целым, но контакт будет отсутствовать. Вероятнее всего, в данном случае проблема кроется в том, что провод немного отошел или контакт на его конце окислился. В таком случае производится зачистка контакта, для этого используется щетка или наждачка, после чего осуществляется повторное подключение провода.
Как определить неисправность?
Если вы заметили, что в работе проводки Приоры возникли проблемы или один из приборов не функционирует, то можно произвести диагностику напряжения, для этого используется мультиметр. В частности, вам нужно будет проверить, есть ли напряжение в цепи питания, соединяющая вышедший из строя прибор с другими устройствами.
Как правильно это сделать:
- Сначала необходимо переключить тестер в режим вольтметра.
- Далее, один щуп тестера подключается к аккумуляторной батарее либо кузову транспортного средства, в зависимости от того, где находится диагностируемый прибор.
- Второй щуп устройства необходимо соединить с подающим кабелем в диагностируемой цепи, но перед этим клеммы с девайса нужно снять.
- Если при диагностике на экране тестера появятся показания, то это свидетельствует о том, что напряжение в цепи имеется, соответственно, проверяемые провода исправны.
- Аналогичные действия производятся и с остальными проводами, которые требуют проверки. Если в конечном итоге вы обнаружите точку, где нет напряжения, то это говорит о том, что источник поломки находится на данном участке цепи. Дело остается за малым — просто найти причину и избавиться от нее.
Если напряжение в цепи полностью отсутствует, можно произвести диагностику возможного короткого замыкания.
Чтобы сделать это, выполните следующие действия:
- Сначала из блока предохранителей необходимо извлечь деталь, которая отвечает за диагностируемую цепь.
- Как и в предыдущем случае, мультиметр следует активировать в режим работы вольтметра.
- Один щуп тестера следует соединить с выходами подключения предохранительного элемента. Убедитесь в том, что все остальное оборудование и девайсы в данной цепи не подключены.
- Затем немного пошевелите сам проводок — если в этот момент на дисплее будут появляться показатели, это свидетельствует о том, что где-то провод коротит. Проблему необходимо как можно быстрее решать — квалифицированные электрики говорят, что электроцепь до такого состояния доводить в принципе не стоит.
Короткое замыкание обычно появляется на том участке цепи, где стерлась изоляция. Такая процедура может быть проведена с любым компонентом электросхемы, а также с выключателями. Если же диагностика показала отсутствие короткого замыкания, то есть еще один вариант проверки.
В частности, речь идет о поиске возможного обрыва в электросети, процедура выполняет следующим образом:
- Сначала необходимо обесточить бортовую сеть или только один участок, который вы хотите проверить. Для этого либо отключите клеммы от аккумуляторной батареи, либо просто извлеките предохранительное устройство из места монтажа.
- Теперь приступаем непосредственно к проверке — щупы тестера следует подключить к двум концам участка электроцепи.
- Далее, один из щупов следует подключить к кузову авто, вам нужна масса.
- Если в момент подключения на дисплее тестера начнут появляться показатели, это говорит о том, что на данном участке электроцепи разрывы отсутствуют. В том случае, если изменений никаких нет, то с уверенностью можно сказать, что в проводке есть обрыв.
Восстановление электропроводки в Приоре своими руками
Схема электрооборудования на такое авто как ВАЗ-2170 Lada Priora 2004+ г.в. Автомобиль Lada Priora оснащают расположенным поперек моторного отсека инжекторным 16-клапанным двигателем мод. ВАЗ-21126-00 рабочим объемом 1,6 л. Двигатель оснащен системой распределенного впрыска топлива и каталитическим нейтрализатором отработавших газов, конструктивно выполненным в едином блоке с выпускным коллектором (катколлектор). Кузов несущий, цельнометаллический, сварной конструкции, c навесными дверьми, передними крыльями, капотом и крышкой багажника.
Схема соединения жгута панели приборов
1, 2, 3 — колодки жгута панели приборов к жгуту переднему; 4 — колодка жгута панели приборов к жгуту заднему; 5 — контакты колодки монтажного блока; 6 — выключатель стоп-сигнала; 7 — комбинация приборов; 8 — модуль управления светотехникой; 9 — модуль подушки безопасности водителя; 10 — выключатель звукового сигнала; 11 — колодка диагностики; 12 — переключатель режимов бортового компьютера; 13 — выключатель (замок) зажигания; 14, 15 — колодки к блоку управления электроусилителем; 16 — контроллер электропакета; 17 — переключатель световой сигнализации; 18 — переключатель стеклоочистителя и стеклоомывателя; 19 — моторедуктор распределения воздушного потока; 20 — блок управления отопителем; 21 — переключатель электродвигателя отопителя; 22 — выключатель обогрева заднего стекла; 23 — часы; 24, 25 — колодки жгута панели приборов к радиоаппаратуре; 26 — выключатель аварийной сигнализации; 27 — плафон освещения вещевого ящика; 28 — выключатель освещения вещевого ящика; 29 — колодка жгута панели приборов к жгуту электронной системы управления двигателем; 30 — блок управления системой подушек безопасности; А1, А2, A3 — точки заземления жгута панели приборов; Б — колодка монтажного блока
Электросхема соединения переднего жгута проводов автомобиля
1 — стартер; 2 — аккумуляторная батарея; 3 — генератор; 4 — колодки жгута аккумуляторной батареи, стартера и жгута переднего; 5, 6, 7 — колодки жгута переднего к жгуту панели приборов; 8 — выключатель подкапотной лампы; 9 — левая фара; 10 — правая фара; 11 — датчик уровня тормозной жидкости; 12 — датчик температуры воздуха; 13 — электродвигатель омывателей; 14 — выключатель лампы света заднего хода; 15 — электровентилятор двигателя; 16 — моторедуктор заслонки отопителя; 17 — добавочный резистор; 18 — электродвигатель стеклоочистителя; 19 — основной блок предохранителей; 20 — электродвигатель отопителя; 21- тревожный сигнал; 22 — звуковой сигнал; А1, А2, В1, В2 — точки заземления жгута переднего
Эл.схема соединения жгута электронной системы управления двигателем на Лада Приора
1 — ЭБУ; 2 — колодка жгута ЭСУД к жгуту панели приборов; 3 — основной блок предохранителей; 4 — датчик скорости; 5 — датчик неровной дороги; 6 — датчик сигнальной лампы аварийного падения давления масла; 7 — датчик положения дроссельной заслонки; 8 — датчик температуры охлаждающей жидкости; 9 — датчик указателя температуры охлаждающей жидкости; 10 — датчик массового расхода воздуха; 11 — регулятор холостого хода; 12 — реле электробензонасоса; 13 — предохранитель цепи питания электробензонасоса (15 A); 14 — реле зажигания; 15 — предохранитель реле зажигания (15 A); 16 — предохранитель цепи питания ЭБУ (7,5 A); 17 — датчик положения коленчатого вала; 18 — управляющий датчик концентрации кислорода; 19 — датчик фаз; 20 — датчик детонации; 21 — электромагнитный клапан продувки адсорбера; 22 — диагностический датчик концентрации кислорода; 23 — катушки зажигания; 24 — свечи зажигания; 25 — форсунки; 26 — колодка жгута проводов катушек зажигания к жгуту ЭСУД; 27 — колодка жгута ЭСУД к жгуту проводов катушек зажигания; 28 — колодка жгута ЭСУД к жгуту форсунок; 29 — колодка жгута форсунок к жгуту ЭСУД; А — к клемме аккумуляторной батареи; В1, В2 — точки заземления жгута системы зажигания; C1 — точка заземления жгута проводов катушек зажигания
Схема соединения заднего жгута проводов автомобиля
1 — колодка жгута проводов заднего к жгуту панели приборов; 2 — колодка жгута проводов заднего к жгуту левой задней двери; 3 — колодка жгута проводов заднего к жгуту правой передней двери; 4 — контроллер электропакета; 5 — боковой указатель поворотов левый; 6 — боковой указатель поворотов правый; 7 — плафон освещения салона; 8 — выключатель контрольной лампы стояночного тормоза; 9 — левый фонарь; 10 — правый фонарь; 11 — датчик температуры воздуха салона; 12, 13, 14, 15 — выключатели плафона освещения салона; 16 — колодка жгута проводов заднего к жгуту левой передней двери; 17 — колодка жгута проводов заднего к жгуту правой задней двери; 18 — колодки жгута заднего к громкоговорителю заднему правому; 19 — колодки жгута заднего к громкоговорителю заднему левому; 20 — прикуриватель; 21 — модуль электробензонасоса; 22 — выключатель освещения багажника; 23 — элемент обогрева заднего стекла; 24 — фонарь освещения багажника; 25 — дополнительный стоп-сигнал; 26 — выключатель привода замка багажника; 27 — колодка жгута проводов заднего к жгуту фонарей освещения номерного знака; 28 — колодка жгута проводов заднего к жгуту правой передней двери; A1, А2, А3, А4 — точки заземления жгута проводов заднего; ХР1, ХР3 — разъемы контроллера электропакета
Электросхема соединения жгута проводов фонарей освещения номерного знака
1 — колодка жгута проводов фонарей освещения номерного знака к жгуту заднему; 2, 3 — фонари освещения номерного знака; 4 — электродвигатель блокировки багажника
Эл.схема соединения жгута проводов левой передней двери
1 — колодка жгута проводов дополнительного заднего левого к жгуту заднему; 2 — колодка жгута проводов дополнительного заднего левого к громкоговорителю переднему левому; 3 — электродвигатель стеклоподъемника; 4 — модуль двери водителя; 5 — электродвигатель блокировки левой передней двери; 6 — электродвигатель и электронагреватель левого наружного зеркала
Схема соединения жгута проводов правой передней двери на Лада Приора
1 — колодка жгута проводов дополнительного заднего правого к жгуту заднему; 2 — колодка жгута проводов дополнительного заднего правого к громкоговорителю переднему правому; 3 — электродвигатель стеклоподъемника; 4 — переключатель стеклоподъемника; 5 — электродвигатель блокировки правой передней двери; 6 — электродвигатель и электронагреватель правого наружного зеркала; 7 — колодка жгута проводов дополнительного заднего правого к жгуту заднему
Электросхема соединения жгута проводов задней двери
1 — колодка жгута проводов дополнительного заднего правого к жгуту заднему; 2 — электродвигатель блокировки правой задней двери
