Защита электрической проводки автомобиля от перегрузок и коротких замыканий важна не меньше, чем защита бытовых сетей в домах и квартирах. Для питания различных потребителей в автомобиле применяется низкое напряжение величиной от 12 до 24 вольт, но при коротком замыкании в электропроводке возникают большие токи.

Если при коротком замыкании своевременно не обесточить электропроводку автомобиля, то токоведущие жилы проводов сильно нагреются и расплавят изоляцию. В результате этого происходит воспламенение находящейся рядом обшивки салона и других элементов. Пожар быстро распространяется по всему салону, и охватывает всю машину. Скорость распространения огня настолько велика, что при приезде пожарной службы тушить бывает уже нечего.

Для предотвращения пожара в таких ситуациях путем размыкания электрической цепи способом расплавления специального легкоплавкого элемента, служат автомобильные предохранители. Срабатывание предохранителя происходит при возрастании тока выше заданной величины. Это значение плавкой вставки рассчитывается по допустимой нагрузке на электрическую цепь.

Классификация и устройство

Существует несколько видов автомобильных предохранителей, в зависимости от марки автомобиля, его года выпуска и защищаемой цепи.

Цилиндрические автомобильные предохранители

Владельцы отечественных автомобилей времен Советского Союза хорошо помнят такие автомобильные предохранители. Сначала их изготавливали одного цвета, затем для удобства пользования их стали маркировать разными цветами, в зависимости от номинального тока.

При установке или демонтаже цилиндрической вставки есть вероятность попадания под напряжение, хотя это и не так опасно, но можно получить ожог пальцев. Габаритные размеры блока предохранителей занимают много места. В отличие от других видов предохранителей, эти вставки не стандартизированы, поэтому при приобретении приходится довольствоваться надписями на их упаковке.

Ножевые автомобильные предохранители

Такие вставки имеют несколько преимуществ, по сравнению с цилиндрическими моделями. При установке ножевых вставок вы защищены от ожогов, так как при этом беретесь за изолированную часть корпуса, выполненную из цветного пластика. Удобство разных цветов корпуса состоит в том, что номинал предохранителя можно определить по цвету. Кроме этого значение номинала обозначено цифрами.

Обнаружить сгоревшую вставку не составит труда, так как пластиковый корпус выполнен прозрачным, и целостность плавкого элемента можно наблюдать визуально.

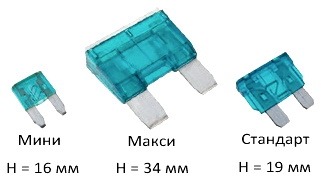

Ножевые автомобильные предохранители делятся также по размерам и форме корпуса:

• Мини – маленькие.
• Макси – большие.
• Стандарт – средние.

Термические автомобильные предохранители

Такие вставки обычно включают в себя электромагнитную и тепловую защиту. По конструкции он аналогичен автоматическому выключателю в бытовой сети. При перегрузке или коротком замыкании срабатывает электромагнитная или тепловая защита.

После устранения неисправности в цепи предохранитель включается в работу нажатием кнопки.

Ленточные автомобильные предохранители

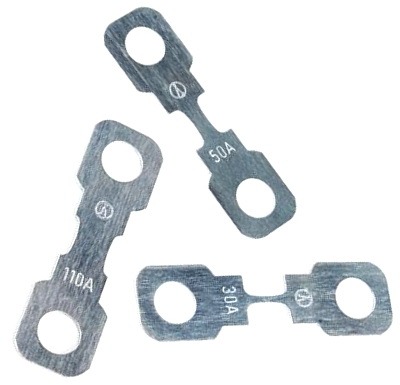

Для силовых цепей повышенной мощности в автомобиле применяют ленточные предохранители. Они используются для повышения надежности контактного соединения, выполняются в виде металлической пластины, и зажимаются винтами.

Существуют измененные конструкции ленточных вставок, в которых при нештатных ситуациях брызги расплавленной пластины уже не разлетаются в стороны, а защищены пластиковым корпусом.

Автомобильные предохранители на иномарках

Это интересная конструкция автомобильной вставки. Недостатком является неудобная замена, так как необходимо откручивать крепежный винт. А к достоинству можно отнести то, что нет гаек, а винт всего один, в отличие от ленточных вставок, у которых два винта.

Эта конструкция относится к дорогостоящим моделям. Она внешне похожа на обычную ножевую вставку, но работает по принципу электрического автомата, и называется прерывателем цепи.

На многих японских иномарках применяются ножевые предохранители, но отличающиеся по конструкции от отечественных образцов видом корпуса и расположением ножей.

Порог срабатывания

Правильный подбор предохранителя состоит в определении величины сопротивления его легкоплавкого элемента. Расплавление происходит из-за теплового воздействия электрического тока, в результате цепь обесточивается.

Номинальная величина тока вставки определяется по формуле:

Iном = Pмакс / U, где:

• I ном – номинальное значение тока, А.
• Р макс – наибольшая мощность потребителя, обозначаемая на нем, Вт.
• U – напряжение бортовой сети, В.

Особенности замены

• При установке нового предохранителя следует применять только аналогичный вид такого же номинала по току. Если номинальный ток сделать выше, то он не будет срабатывать при нештатных ситуациях. Например, если на стеклоочистителях заклинит электродвигатель, то вставка не сработает, что приведет к расплавлению электрической проводки и дальнейшим печальным последствиям, рассмотренным нами выше.
• Занижение величины тока вставки также не даст ничего хорошего. При включении нагрузки легкоплавкая часть будет быстро разрушаться и обесточивать цепь, даже при отсутствии аварийных ситуаций.
• При замене следует определять ток не только по обозначению на корпусе предохранителя, но и посмотреть маркировку гнезда, из которого его вытащили. Это актуально для автомобилей, приобретенных у других хозяев, или вышедших из авторемонтной мастерской, так как нет уверенности в том, что другой хозяин или автомастер не установили вместо сгоревшей вставки ту, которая была в наличии, не обращая внимание на ее номинал.
• Если после замены предохранитель снова вышел из строя, не следует повышать его номинал. Даже незначительная попытка увеличения номинала может привести к возгоранию. Чтобы выяснить, в чем проблема в проводке, следует обратиться к специалистам.
• Если вы имеете достаточную квалификацию, и можете своими руками отремонтировать и устранить неисправности в электропроводке, то рекомендуется иметь в машине электрическую схему. В разных модификациях автомобилей одной и той же марки могут иметься существенные отличия в электрических схемах: одни и те же нагрузки могут работать от разных вставок, цвета проводов не всегда совпадают.
• По схеме необходимо определить, какие потребители подключены к вышедшему из строя предохранителю, и имеются ли какие-либо разъемы, с помощью которых возможно их отключение. Устанавливая исправную вставку, поочередно отключая и подключая все потребители, определяют от чего произошло расплавление легкоплавкого элемента.
• Если все питающиеся устройства исправны, то следует проверить сам блок предохранителей, а также жгуты электропроводки, которые отходят от него в салон. Это довольно трудоемкая работа, и требует определенной квалификации.
• Пользоваться «жучками» запрещается. Даже если будет правильно подобрано сечение провода по его току, то он не способен создать необходимую надежность контакта с цепью. Там, где будет установлен «жучок», контакты будут нагреваться, от чего может расплавиться пайка колодок предохранителей, что приведет к непредсказуемым последствиям.

Причины выхода из строя

• Плохая фиксация в гнезде блока.
• Внутри электрического двигателя какого-либо потребителя увеличилась нагрузка по току из-за большой механической нагрузки. Чаще всего такая причина возникает при работе стеклоочистителей.
• Неверный выбор модели (слишком маленький корпус).
• Механические повреждения корпуса предохранителя, вибрационные нагрузки, чрезмерный нагрев.

Проверка исправности

Существует три метода, применяя которые можно проверить автомобильные предохранители.

• Первый метод заключается в извлечении и визуальном осмотре целостности легкоплавкого элемента. Это не дает полной гарантии точного определения.
• Проверка тестером . В этом случае предохранитель проверяют тестером на предмет наличия повреждения его цепи. Если цепь исправна, то стрелка тестера покажет нулевое сопротивление. Цифровой прибор также покажет величину сопротивления, близкого к нулевому значению.
• Проверка пробником . Это наиболее удобный метод, так как нет необходимости вытаскивать вставку из гнезда. Пробник представляет собой любой индикатор напряжения, либо лампочка с проводами. Для проверки необходимо включить неработающую цепь. Один провод пробника подключают на массу автомобиля, а другим касаются сначала одной клеммы предохранителя, а затем другой. Если на одной клемме напряжение есть, а на другой нет, то плавкий элемент расплавился.

Автор: Сочи Авто Ремонт

Предназначение автомобильных предохранителей заключается в защите электрических цепей автомобиля от чрезмерного тока, который может возникнуть в случае короткого замыкания. Если вы столкнулись с тем, что обесточены электрические автомобильные системы, вам сначала нужно выполнить проверку предохранителей. Как определить сгоревший предохранитель мы сегодня объясним.

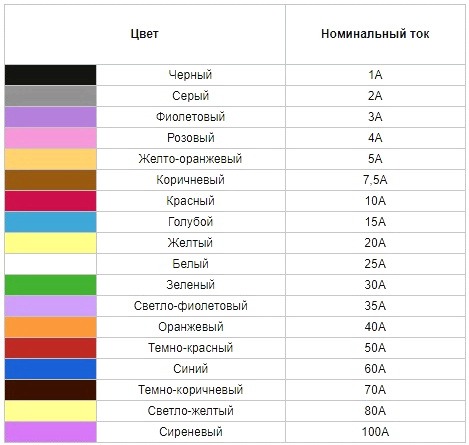

На машинах пользуются предохранителями нескольких видов. Самым большим распространением пользуются ножевые или плоские штекерные предохранители. Чтобы определить ток, на работу с которым рассчитан предохранитель, пользуются цветовой маркировкой.

Предохранители на машине могут находиться в нескольких местах, например под панелью с приборами или под капотом. Хотя мест где они установлены, может быть намного больше, все определяется конкретным вариантом и маркой машины.

Как определить сгоревший предохранитель

Есть 2 основных способа используя которые можно проверить автомобильные предохранители. Первый заключается в их извлечении и визуальной проверке, что не столь надежно. Он подразумевает использование тестера. Проверяя предохранитель тестером надо его установить на проверку целостности цепи.

Затем надо прикоснуться щупами прибора к выводам предохранителя. На целом предохранителе, стрелка прибора отклонится, на цифровом значение будет стремиться к нулю, что сигнализирует о нулевом сопротивлении.

Второй способ, как определить сгоревший предохранитель — является более удобным, чем первый, и при его использовании не надо извлекать предохранители из гнезд. Чтобы их проверить вам понадобиться пробник. Включите неработающую цепь.

Затем по очереди прикасайтесь пробником одного и другого вывода предохранителя. При наличии напряжения на одном выводе и отсутствии на другом, предохранитель является неисправным.

Вы должны произвести замену неисправного предохранителя аналогичным, рассчитанным на ток той же величины. Не пользуйтесь «жучками», так как при этом может выйти из строя электрооборудование машины. Даже предохранители заводского производства бывает некачественные и не сгорают во время короткого замыкания, а просто плавятся.

Чтобы их проверить надо уничтожить один предохранитель, намотав его на выводы провода, затем коснувшись аккумуляторных клемм. Качественный предохранитель сразу сгорит, и такими предохранителями можно пользоваться на авто.

Чтобы обеспечить защиту новым предохранителем вашего автомобиля при коротком замыкании, вам надо выяснить причину его появления. Для этого надо проверить проводку, на наличие повреждений изоляции. С особым вниманием надо подходить к осмотру мест, где имеется соприкосновение проводов с корпусом.

Во время движения машины может произойти повторение замыкания, поэтому необходимо понять, обнаружить и своевременно устранить причину короткого замыкания.

Как определить сгоревший предохранитель мы объяснили, ищите!

Электроника в автомобиле с каждым годом становится все сложнее, и электрические цепи включают в себя все больше элементов. Практически все они связаны друг с другом тем или иным образом, и выход из строя одного из элементов может привести к поломке других. Чтобы этого избежать, в автомобиле начали устанавливаться предохранители, задачей которых является защита электрических цепей от короткого замыкания. Разрушаясь, предохранители разрывают цепь, тем самым отключая ток и защищая устройства, состоящие в ней.

Автомобильные предохранители и их классификация

На автомобиле предохранители, в большинстве своем, располагаются в блоках. Чаще всего на машине два или больше блока предохранителей. Один из них находится под капотом или в районе багажного отделения. Он называется основным и включает в себя наибольшее количество предохранителей. Другой блок располагается под передней панелью в салоне, но у всех автомобилей в разных местах. Также предохранители могут отдельно располагаться по всей машине – по 1, 2 или 3 штуки.

Автомобильные предохранители классифицируются по двум параметрам – размер и номинальный ток срабатывания.

Выбирая автомобильный предохранитель, следует обратить внимание на размер:

Помимо размера, при покупке предохранителя следует знать его номинальный ток. Чаще всего в автомобилях устанавливаются элементы, которые обладают номинальным током от 5 до 30 А. Проще всего определить ток предохранителя по его цвету, и ниже представлена таблица, в которой указано, как между собой связан цвет и номинальный ток предохранителя.

Как проверить предохранитель в машине

Если произошла перегрузка цепи в автомобиле, один или несколько предохранителей прерывают цепь и выходят из строя. Однако если электрический прибор перестал работать, далеко не факт, что проблема в предохранителе. В таком случае верным решением будет диагностика элемента в блоке предохранителей, который отвечает за конкретный электрический прибор.

Определить какой именно предохранитель вышел из строя легко с помощью инструкции к автомобилю. В ней имеется «карта», в которой отображено, на каких местах установлены в блоке предохранителей элементы, отвечающие за тот или иной электрический прибор. По этой карте определяется местоположение предохранителя, из-за которого могла быть обесточена цепь электрического прибора, и далее необходимо провести его диагностику. В современных автомобилях карта располагается непосредственно на крышке блока предохранителей.

Визуальный осмотр предохранителя

Считается, что самый верный способ проверить предохранитель – это визуально его осмотреть на наличие обрыва. Для этого предохранитель вытаскивается из блока, а после просматривается на свет. Если проволока внутри разорвана или на нем имеются обгорелые следы, значит, обрыв цепи произошел из-за предохранителя.

Данный способ применим для стеклянных или прозрачных пластмассовых предохранителей, коих большинство. При этом метод имеет существенный минус – он основывается исключительно на проверке человеком и не имеет подтверждения прибором. Визуальный осмотр иногда оказывается ошибочным, и лучше пользоваться тестером для определения целостности предохранителя.

Как проверить предохранитель мультиметром

Для проверки элемента цепи используется распространенный прибор – мультиметр, он же тестер. Прибор является незаменимым для автолюбителя, и он позволяет проверить предохранитель машины двумя способами.

Проверка по напряжению

Чтобы диагностировать неисправность предохранителя в автомобильной цепи, необходимо:

1. Взять мультиметр и настроить его в режим измерения напряжения;
2. Далее включить цепь автомобиля, с которой наблюдаются проблемы, – свет, печка, обогреватель зеркал или другую;
3. После этого проверить напряжение на одном выводе предохранителя, отвечающего за эту цепь, а затем на другом выводе;
4. Если напряжение отсутствует на одном из выводов, значит, предохранитель перегорел и потребуется его замена.

Данный способ хорош своей простотой, и буквально за несколько секунд он позволяет определить имеется проблема в предохранителе или другом элементе, подключенном в цепь. Однако у него имеется и минус, подобным методом будет трудно измерить напряжение предохранителя в некоторых цепях, к примеру, дверного замка или звукового сигнала. Проще это сделать с помощью второго способа, описанного ниже.

Проверка по сопротивлению

Диагностировать неисправность предохранителя можно по сопротивлению. Для этого требуется снять элемент с машины и переключить мультиметр в режим измерения электрического сопротивления (Ом). После этого выводы тестера подводятся к выводам предохранителя, и если на экране отображается нулевое электрическое сопротивление, значит, элемент неисправен и требуется его заменить.

Считается, что вышедший из строя предохранитель можно заменить проволокой, которая сможет восстановить электрическую цепь. Это действительно так, но данный метод «ремонта» крайне нежелателен. Устанавливая проволоку на место предохранителя, автомобилист не решает проблему, а только ее усложняет. В экстренных случаях это допустимо, но при долгой «поездке на проволоке», начнет плавиться электропроводка автомобиля, что может вылиться в дорогостоящий ремонт.
