Что такое система контроля давления в шинах?

Что такое система контроля давления в шинах?

Система контроля давления в шинах (TPMS) может устанавливаться заводом изготовителем. В случае отсутствия такой опции, владелец автомобиля может установить такие датчики своими руками. Разбираемся, оснащает ли АвтоВАЗ автомобили LADA системой контроля давления в шинах. А также, какие датчики выбрать в случае самостоятельной доработки.

Разновидности

Давление в шинах может контролироваться несколькими способами:

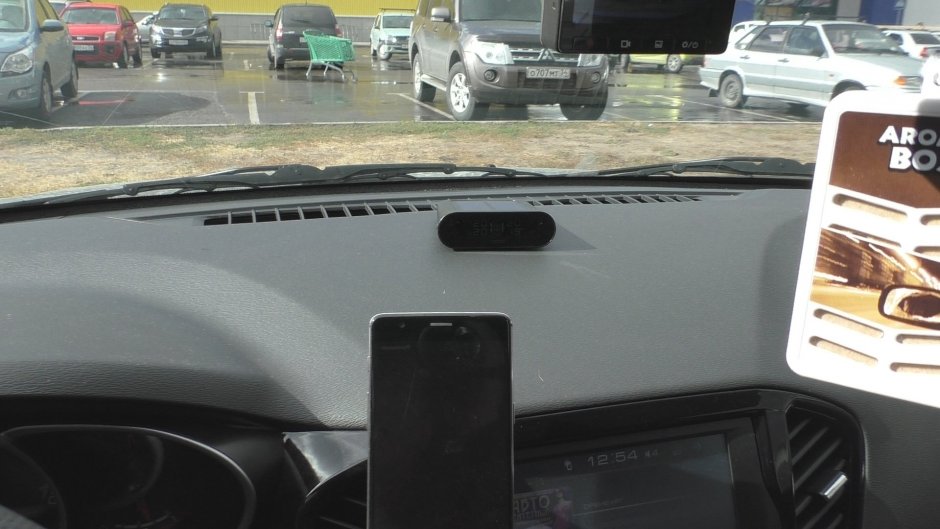

  • Датчиками. Внутренними датчиками (монтируются внутри колеса) или наружными (накручиваются на ниппель вместо защитных колпачков). Сигнал с данными передается по радиоканалу на панель с дисплеем, которая находится в салоне автомобиля.
  • Через систему ABS. В шинах нет датчиков, следят за давлением датчики ABS. Такая система не измеряет непосредственно давление, а вместо этого она сопоставляет сумму угловых скоростей вращения колес и отслеживает разницу этих сумм. Известно, что при падении давления в шине колесо начинает крутиться быстрее т.к. уменьшается его «диаметр». Увеличение угловой скорости регистрируется датчиком АБС, если отклонение средних показаний одной диагонали от другой — вот тут-то система и зажигает лампу.

Штатная система контроля давления в шинах на LADA

Lada Kalina и Granta. Система контроля давления в шинах (через систему ABS) устанавливаются на экспортные версии этих моделей с 2015 года (это обязательное требование для продажи автомобилей на европейском рынке). В настоящее время для российского рынка эта опция недоступна.

Lada XRAY. В руководстве по эксплуатации указывается, что кроссовер в вариантном исполнении имеет систему контроля давления в шинах (TPM – tire pressure monito- ring) и сигнализатор «Аварийное давление в шинах» на панели приборов. Однако в настоящее время эта опция недоступна, и когда появится неизвестно. Функцию можно активировать самостоятельно.

Lada Vesta. В комбинации приборов нового образца появились новые световые сигнализаторы, в том числе и индикатор давления в шинах. Опция используется на экспортных версиях седана, которые поставляются в Европу. В конце 2017 года в руководстве по эксплуатации появился новый пункт «Система контроля давления в шинах (TPMS)». Автомобиль оснащен системой контроля давления в шинах (TPMS) в вариантном исполнении. Принцип действия: каждое колесо (кроме запасного) имеет встроенный в клапан датчик, который регулярно замеряет давление в шине во время движения. Когда эта опция появится на Весте для российского рынка неизвестно.

Аксессуары

Установить датчики контроля давления в шинах можно любую модель LADA без исключения. В нашей подборке товаров с aliexpress вы найдете:

  • TPMS с наружными датчиками (накручиваются на ниппель вместо колпачков) (цена 2554 р.)
  • TPMS с внутренними датчиками (монтируются внутри колеса) (цена 2692 р.)
  • Колпачки-индикаторы 2.0 Bar (цена 120 р.)
  • Колпачки-индикаторы 2.2 Bar (цена 65 р.)
  • Колпачки-индикаторы 2.4 Bar (цена 98 р.)

Перечень датчиков, установленных на Лада Веста

  1. Контроллер (КСУД).
  2. Датчик температуры охлаждающей жидкости (ДТОЖ).
  3. Датчик детонации (ДД).
  4. Датчик парковки.
  5. Датчик положения коленчатого вала (ДПКВ).
  6. Датчик положения распределительного вала (датчик фаз).
  7. Датчик абсолютного давления (ДАД) и датчик температуры воздуха (ДТВ).
  8. Датчик парктроника.
  9. Датчик кислорода (ДК) или лямбда-зонд.
  10. Датчик уровня топлива.
  11. Датчик массового расхода воздуха (ДМРВ) или дроссельной заслонки.
  12. Датчик скорости автомобиля (ДС).
  13. Датчик АБС Лада Веста.
  14. Датчик давления масла.
  15. Датчик удара.
  16. Датчики сцепленияи тормоза.

Детальное описание и расположение датчиков

КСУД — контроллер системы управления двигателем (каталожный артикул 21127141102062). Это основной датчик, который принимает данные о состоянии технического средства от систем.

Установлен в моторном отсеке, слева по ходу движения машины. Вмонтирован в пластиковый корпус вместе с силовыми предохранителями.

  • отсутствие данных на дисплее при запуске двигателя;
  • частичное отображение данных;
  • звуковое сопровождение в ходе работы.

Ресурс эксплуатации неограниченный согласно данных руководства по эксплуатации. На практике, не больше 5 лет, после чего нуждается в замене новым.

Датчик температуры охлаждающей жидкости (артикул 2190-1306010). Контролирует температуру в системе охлаждения автомобилем. При достижении критической отметки сигнализирует на приборную панель для уведомления водителя.

Установлен в корпусе крышки термостата. Срок эксплуатации – 75-85 тыс. км. Ремонту не подлежит.

  • некорректное отображение рабочей температуры;
  • дисплей неактивный;
  • нестабильное отображение градуса.

Датчик детонации (артикул 2346015900). Предназначен для фиксации высокочастотных колебаний блока цилиндров, которые возникают при сгорании топлива.

Расположен на внешней стенке блока цилиндров. Срок эксплуатации неограниченный. Ремонту не подлежит.

  • затрудненный запуск двигателя;
  • нестабильная работа мотора на холостых оборотах.

Датчик положения коленчатого вала (артикул 8200701972-В). В режиме онлайн пересылает ЭБУ данные о частоте вращения коленвала, угле наклона.

Датчик фаз

Датчик положения распределительного вала (артикул A2C90920400). Информирует электронный блок управления двигателем о достижении поршнем верхней и нижней мертвой точки при такте сжатия.

Установлен на двигателе, ниже крышки клапанов. Ресурс – 90-100 тыс. км. Ремонту не подлежит.

  • ЭБУ переходит в аварийный режим работы;
  • двигатель работает нестабильно на холостых оборотах.

ДАД и ДТВ

Датчик абсолютного давления и датчик температуры воздуха (артикул 21150382821003). Информирует ЭБУ о количестве потребленного воздуха с целью корректировки обогащения горючей смеси в камере сгорания.

Установлен на коллекторе воздушного патрубка. Ресурс – 90-100 тыс. км. Ремонту не подлежит.

  • двигатель работает нестабильно на холостых оборотах;
  • пассивная динамика разгона.
